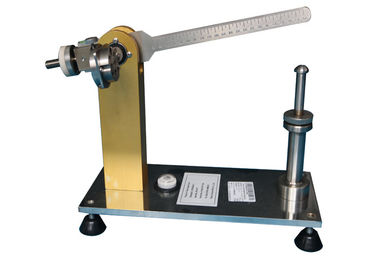

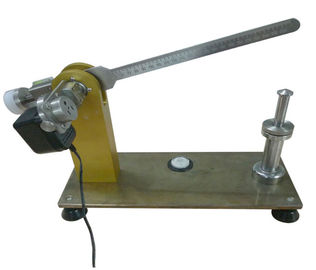

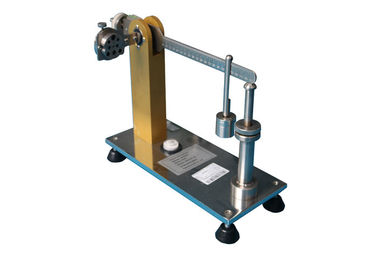

Iec60884 Punkt 14.23.2 Moment obrotowy 0,25Nm Tester gniazda wtyczki / Gniazdo wyjściowe Maszyna do testowania momentu obrotowego

Iec60884 Punkt 14.23.2 Moment obrotowy 0,25Nm Tester gniazda wtyczki / Gniazdo wyjściowe Maszyna do testowania momentu obrotowego

  • Iec60884 Punkt 14.23.2 Moment obrotowy 0,25Nm Tester gniazda wtyczki / Gniazdo wyjściowe Maszyna do testowania momentu obrotowego
  • Iec60884 Punkt 14.23.2 Moment obrotowy 0,25Nm Tester gniazda wtyczki / Gniazdo wyjściowe Maszyna do testowania momentu obrotowego
  • Iec60884 Punkt 14.23.2 Moment obrotowy 0,25Nm Tester gniazda wtyczki / Gniazdo wyjściowe Maszyna do testowania momentu obrotowego
  • Iec60884 Punkt 14.23.2 Moment obrotowy 0,25Nm Tester gniazda wtyczki / Gniazdo wyjściowe Maszyna do testowania momentu obrotowego
  • Iec60884 Punkt 14.23.2 Moment obrotowy 0,25Nm Tester gniazda wtyczki / Gniazdo wyjściowe Maszyna do testowania momentu obrotowego
Iec60884 Punkt 14.23.2 Moment obrotowy 0,25Nm Tester gniazda wtyczki / Gniazdo wyjściowe Maszyna do testowania momentu obrotowego
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: HongCe
Orzecznictwo: Calibration Certificate(cost additional)
Numer modelu: HC9908
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: Negotiatable
Szczegóły pakowania: Sklejka
Czas dostawy: 5 dni (w magazynie)
Zasady płatności: T/T
Możliwość Supply: 10 zestawów / miesiąc
Kontakt
Szczegółowy opis produktu
standardowe: IEC60884 IEC 60065 i itp. Ramię siły: 0-200 mm
Waga: 2,5 N. moment obrotowy: 0,25 nm i 0,4 nm
Wtyczka: wtyczka uniwersalna (pasuje do wtyczki GB i BS), wtyczka UL, wtyczka europejska Konfiguruj: wtyczka może być wymienna i dostosowana
High Light:

socket tester

,

electrical plug tester

Iec60884 Punkt 14.23.2 Tester momentu obrotowego gniazda

Informacje o produkcie

Tester jest zgodny z IEC 60884-1 2013 klauzula 14.23.2, IEC 60335-1 klauzula 22.3, IEC60065 klauzula 15.4.1 i rysunek 11 i tak dalej.

Służy do testowania siły odkształcenia wkładki. Urządzenie wyposażone w sworznie przeznaczone do wprowadzenia do stałych gniazdek nie powinno powodować nadmiernego obciążenia tych gniazd.

Standardowa klauzula

Sprzęt jest wkładany do gniazda stałego - zgodnego z tą normą, gniazdo jest obrócone wokół osi poziomej przez oś gniazda z żywymi stykami - w odległości 8 mm za powierzchnią sprzęgającą gniazda - otwór i równolegle do tej twarzy zaręczynowej.

Dodatkowy moment obrotowy, który musi zostać przyłożony do gniazda gniazdowego w celu utrzymania powierzchni sprzęgającej w płaszczyźnie pionowej, nie powinien przekraczać 0,25 Nm.

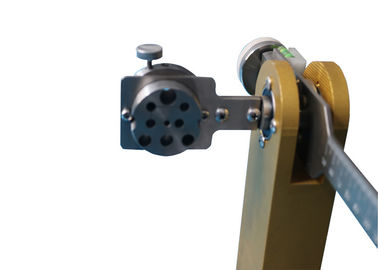

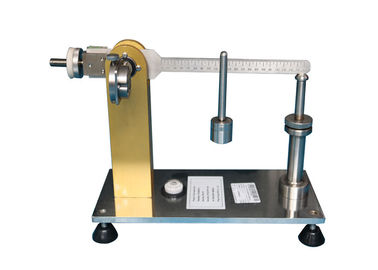

Struktura

1 - waga wyważona

2 - pomiarowa bańka

Bąbelek 3-poziomowy

4 - pomiar masy

5 - Śruba regulacji wysokości

6 - pręt podtrzymujący

Parametry:

waga 2,5N * 1, 1N * 1
Wtyczka Wtyczka UL * 1, wtyczka europejska * 1, wtyczka uniwersalna * 1
Zgodny ze standardem IEC60884, VDE0620, IEC60598, IEC60065Fig11
Ramię siły 0-200 mm
Odległość od powierzchni styku i osi powierzchni 8 mm

Etapy działania

  1. Ustaw urządzenie na poziomym stole i ustaw urządzenie w pozycji poziomej.

2.Zmień 4 - masę pomiarową na ramieniu wyważającym i wyreguluj śrubę regulującą wysokość 5 , ustaw ramieniem równowagi w pozycji poziomej. Kiedy balansujesz ramieniem w poziomie, pęcherzyk powietrza 2-poziomowego pęcherza w pozycji środkowej.

3.Usunąć 4 - ciężar pomiarowy , wyregulować 1 - pozycję wagową , utrzymywać ramię wyważające w pozycji poziomej. I spraw, aby ramię równoważące trzymało się na odległość około 1 mm do 6-pręta podtrzymującego .

4. Zainstalować próbkę testową na urządzeniu, dokręcić śrubę. Teraz ramię wyważone.

5.Zostań 4-ciężar pomiarowy na ramieniu równowagi. Wyreguluj położenie 4 - masy pomiarowej , zapisz położenie, w którym wyrównaj ramię, pęcherzyk powietrza 2 - bańka pomiarowa w położeniu środkowym, ramię równoważące zachowaj odstęp 1 mm do 6 - pręt nośny . Powiedz pozycję umiejscowioną na 10,3cm.

6. Pomiar momentu obrotowego

(1) Odpowiednia waga jest zawieszona na niższej skali.

(2) Powoli przesuwaj wagę, aż ramię równowagi znajdzie się w stanie poziomym.

7. Moment dokręcenia próbki przyłożonej do gniazda: Wartość skali X waga

Na przykład: Moment obrotowy: 0,12 m X 2,5 N = 0,3 Nm
