System detekcji wycieków z komory helu w chłodnicy samochodowej i parowniku

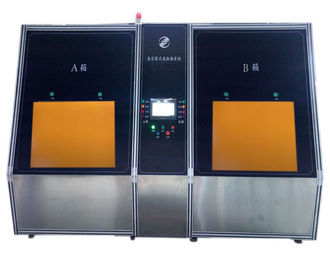

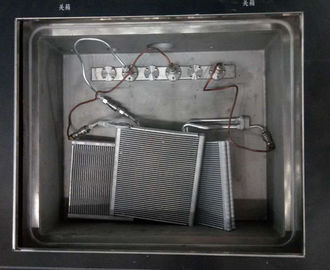

System wykrywania nieszczelności helu w komorze próżniowej ma dwie komory próżniowe, dwie skrzynki próżniowe są połączone. Przedmiot obrabiany umieszcza się w komorze próżniowej i łączy za pomocą szybkozłączek. Następnie wciśnięty jest przycisk DOORCLOSE na komorze próżniowej. Drzwi zamykają się automatycznie i rozpoczyna się cykl testowy. Zabezpieczenia kratowe są zainstalowane po obu stronach drzwi komory próżniowej, aby upewnić się, że nie ma żadnych przedmiotów, które kolidowałyby z ruchem drzwi komory, gdy drzwi są zamknięte.

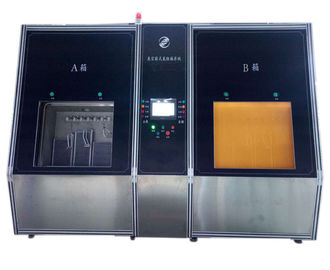

Gdy jedno z drzwi zostanie zamknięte, rozpocznie się cykl wykrywania tej komory. W tym momencie operator może przejść do drugiej komory do działania.
Parametry techniczne:
Przedmiot obrabiany | Skraplacz i parownik samochodowy | |||
Komora próżniowa | Komora (Skraplacz testowy) | Komora (parownik testowy) | ||
Rozmiar | 750X620X220mm | Rozmiar | 750X620X220mm | |
Stacje robocze | 6 | Stacje robocze | 3 | |
Ciśnienie do testu szczelności brutto | Azot / sprężone powietrze 3,5 Mpa (regulacja w dół) | |||
Tracer Gas | Hel | |||
Punkt odrzucenia | 2g / r | |||
Ciśnienie dokładnego testu szczelności | 4.0 Mpa (Regulacja w dół) | |||
Czas cyklu | 100s / komorę | |||
Odzyskiwanie helu | Wskaźnik odzysku ≥95% |
Główna konfiguracja:
Pompa próżniowa | BAOSI |
Wskaźnik próżni | INFICON |
Wykrywacz nieszczelności | AGILENT |
Zawór elektromagnetyczny | PARKER |
Czujnik ciśnienia | DANFOSS |
PLC | OMRON |
Ekran dotykowy | WEINVIEW |
Elementy elektryczne | FUJI, SCHNEIDER, MITSUBISHI i inne |
Detektor stężenia helu | HongCe |
Nasz system posiada automatyczną procedurę kalibracji, która bardzo ułatwia wykonywanie regularnych kalibracji dokładności. Skalibrowany system dokładnie określa ogólną szybkość wycieku obrabianego przedmiotu.
Codzienna kontrola systemu: standardowy wskaźnik wycieku (który jest przeznaczony do codziennej kontroli) symuluje obrabiany przedmiot, który ma być kontrolowany, i przetwarza on-line kalibrację dokładności systemu, może w pełni zapewnić stabilność dokładności systemu i niezawodność operacji.
Standardowy wskaźnik wycieku
Główne menu i przyciski funkcyjne znajdują się na ekranie, mogą to być:
* Konserwacja ręczna
* Ustawienia parametru
* Monitorowanie statusu testu:
* Alarm błędu i autodiagnoza
* Statystyki danych produkcyjnych
Oprogramowanie
Detekcja helu próżniowego:
Gdy opróżnienie komory próżniowej osiągnie ustawione ciśnienie wykrywania nieszczelności, a jednocześnie zostanie zakończone opróżnianie obrabianego przedmiotu, system wykrywa sygnał helu w komorze próżniowej i tłumi zero dla tego sygnału, oraz następnie obrabiany przedmiot jest wypełniony gazem helowym o wartości 4,0 Mpa (z regulacją w dół). Gdy ciśnienie helu w materiale osiągnie ustawioną wartość, detektor wykrywa detekcję procesu na detalu.
Jeśli detektor wycieku znajdzie sygnał helu, który przekracza ustawioną wartość, oznacza to, że w obrabianym przedmiocie występuje drobny przeciek. System wydaje alarm wycieku. Operator naciska przycisk potwierdzenia, a następnie komora próżniowa zostaje automatycznie otwarta po wypełnieniu atmosfery. Operator może oddzielić szybkozłącze od przedmiotu obrabianego, rozładować obrabiany przedmiot i odpowiednio oznaczyć.
Jeśli detektor wycieku nie znajdzie sygnału helu, który przekracza ustawioną wartość, oznacza to, że wykryty przedmiot nie jest nieszczelny, system emituje sygnał PASS, a hel przedmiotu obrabianego jest automatycznie odzyskiwany. W tym samym czasie, gdy hel jest odzyskiwany, system wypełnia komorę próżniową powietrzem. Kiedy ciśnienie w komorze próżniowej wzrasta do ciśnienia atmosferycznego i proces odzyskiwania helu obrabianego przedmiotu został zakończony, drzwi komory próżniowej zostają automatycznie otwarte i procedura wykrywania zostaje zakończona.
