Szczegóły Produktu:
Zapłata:
|
| Maksymalny prąd zwarciowy: | 1000A | System odporności wewnętrznej: | 80 ± 20 mΩ |
|---|---|---|---|
| Temp. Zasięg: | RT ~ 100 ℃ | Wymiar wewnętrzny: | W600 X D500 X H600mm |
| Temp. Fluktuacja: | ± 1 ℃ | Temp. Odchylenie: | ± 2 ℃ |
| High Light: | komora do badania akumulatora,wyposażenie do testu rozładowania akumulatora |
||

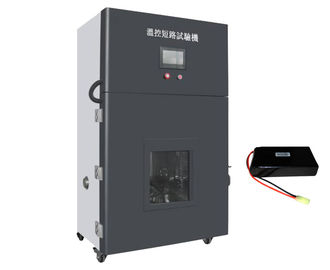

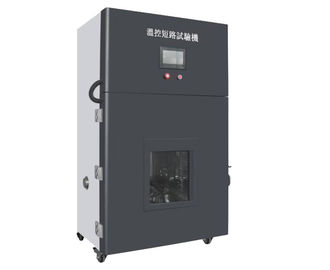

Testowanie baterii urządzenia kontrolowanego zewnętrznie testera zwarć
Standard
Jest zgodny z normą IEC62133, punkt 7.3.2, 8.3.1.8.3.2, IEC60086-4, klauzula 6.5.1, IEC60086-4, klauzula 6.5.8, 6.5.9, IEC 60086-1, IEC61951, IEC61960, UN38.3, UL1642, UL2054, QC 743/744, MT / T 1051-2007, GB / T 2900.11-1988, GB31241-2014 itd.
Parametry techniczne
| Max. Prąd zwarcia | 1000A |
| Wewnętrzny system odpornościowy | 80 ± 20 mΩ |
| Odległość zdalnego sterowania | 7m (bez solidnej bariery) |
| Wytrzymałość mechaniczna | 300000 razy |
| Wytrzymałość elektryczna | Obciążenie rezystancyjne 50000 razy |
| Temp. Zasięg | RT ~ 100 ℃ (spełnione warunki testowe: 20 ℃ ± 5 ℃ i 60 ℃ ± 5 ℃) |
| Temp.Fluctuation | ± 1 ℃ |
| Temp. Odchylenie | ± 2 ℃ |
| Wymiar wewnętrzny | W600 X D500 X H600mm |
| Materiał wewnętrzny | 304 # stal nierdzewna (grubość 1,0 mm) |
| Wymiar zewnętrzny | W940 X D780 X H1620mm |
| Materiał zewnętrzny | Walcowane na zimno malowanie proszkowe (grubość 1,0 mm, z wewnętrzną szafą o całkowitej grubości 100 mm) |
| Okno obserwacji | Trzywarstwowe szkło próżniowe, łatwe do obserwacji próbek, wymiar: 390X360X20mm |
| Oświetlenie | okno obserwacyjne z energooszczędnym światłem o wysokiej jasności, łatwe do obserwacji próbek. |
| Testowanie otworu | Jeden otwór testowy Φ50 mm po każdej stronie maszyny (po lewej i prawej stronie), z 2-stalową osłoną, pokrywa silikonowa 2 sztuki. |
| Koło maszynowe | Łatwe przesuwanie (dopasowywanie położenia) i śruby o wysokiej wytrzymałości (ustalone miejsce) w połączeniu z użyciem |
| System grzewczy | Rura grzejna typu Nicochrome, wysokowydajna grzałka typu U. |
| System rowerowy | Specjalna, odporna na wilgoć konstrukcja promieniowania cieplnego, wydłużony silnik ze stali nierdzewnej, odporny na wysokie temperatury, o wysokiej odporności na niskie temperatury |
| Konstrukcja deflektora powietrza | Możliwość regulacji w górę, w dół, w lewo, w prawo, zapewnia jednolitość temperatury. |
| System wydechowy | Port wylotowy na tylnej ścianie maszyny. |
| Źródło prądu | AC220V |
| Moc | 3,0 kW |
Informacje o produkcie
Został zaprojektowany zgodnie ze standardowymi wymaganiami dotyczącymi zwarć wielu typów, w standardowym wymogu, urządzenie zwarciowe musi być zgodne z zakresem rezystancji wewnętrznej ≤ 5mΩ, aby uzyskać maksymalny prąd zwarcia wymagany w teście. Ponadto konstrukcja obwodu urządzenia zwarciowego musi być również w stanie wytrzymać uderzenie dużych prądów, dlatego wybraliśmy przemysłowe styczniki elektromagnetyczne prądu stałego i końcówki miedziane oraz wewnętrzną płytkę miedzianą, grubą miedzianą płytę, aby skutecznie poprawić efekt chłodzenia, tak, że urządzenie z dużym prądem zwarciowym jest bezpieczniejsze, skutecznie redukując utratę sprzętu testowego i zapewniając dokładność danych testowych.
Składa się ze stycznika wysokoprądowego, pilota zdalnego sterowania, woltomierza, amperomierza itp.
cechy
1. Stycznik wysokiego prądu
(1) Long distance podłączyć i odłączyć napięcie DC do 220V.
(2) Znamionowy prąd roboczy 1000A, instalowany z szeregowym połączeniem magnetycznym odśrodkowym systemem łuku gipsowego łukowego z magnetycznym rozdmuchem.
(3) Konstrukcja płaszczyzny, system elektromagnetyczny i urządzenie do gaszenia łuku elektrycznego maszyny zamocowane na ramie niezależnie. Przyjąć układ elektromagnetyczny typu obracania kątowego typu obrotowego i podwójnego uzwojenia przyciągającego cewkę, dodać urządzenie dociskające arris na obrotowym kancie. Stycznik główny wykonany z czerwonej miedzi. Z małą odpornością na kontakt, wysoka prędkość reakcji
(4) Niezawodne działanie stycznika, bezpieczeństwo, długa żywotność oraz łatwa naprawa i konserwacja.
2. Pilot zdalnego sterowania
(1) Bezprzewodowe sterowanie na duże odległości;
(2) Niezawodna i stabilna praca, z funkcją automatycznego blokowania i blokowania, silnymi możliwościami przeciwzakłóceniowymi, długą żywotnością.
3. Woltomierz
(1) Napięcie pomiarowe: 0-100 V, zapewnić dokładność badania;
(2) Dokładność wyświetlania: FS ± 0,2% rdg ± 1digit;
(3) Metoda jazdy: metoda podwójnej całki
4. Amperomierz
(1) Prąd pomiarowy: 0-1000 A i 0-500A DC;
(2) Dokładność wyświetlania: FS ± 0,2% rdg ± 1digit;
(3) Metoda jazdy: metoda podwójnej całki
Akcesoria
| Odporność na 100mΩ | 1 kawałek |
| Uchwyt próbki | 2 szt |
| Drut | 2szt |
| Wtyczka silikonowa | 3 szt |
| Pilot zdalnego sterowania | 1 kawałek |
| Instrukcja obsługi | 1Copy |
