Szczegóły Produktu:
Zapłata:
|
| Znamionowa siła sinusoidalna: | 300kgf | Oceniona siła uderzenia: | 600kgf |
|---|---|---|---|
| Zakres częstotliwości: | 5 ~ 4000 Hz | Odporność na wstrząsy: | 25,4 mm |
| Max. Przyśpieszenie: | 981m / s2 | Masa ruchomych elementów: | 3 kg |
| High Light: | maszyna do testowania baterii,komora testowa baterii |
||
Wyświetlacz LCD Półsine Wave 300kgf Battery Test Equipment of Shock Test Bench Bench
Standard
IEC62133, punkt 7.2.2, IEC60086-4, punkt 6.4.3, IEC 60086-1, GB / T 31241-2014 itd.
Aplikacje
Test wibracyjny może być wykorzystany do znalezienia wczesnej awarii akumulatora, symulacji oceny rzeczywistego stanu i testu wytrzymałości strukturalnej. Produkt ma szeroki zakres zastosowań, szeroki zakres zastosowań oraz znaczące i niezawodne wyniki testów. Jest to idealna wibracja specyficzna dla akumulatorów dla producentów akumulatorów, działów kontroli jakości i instytutów badawczych. Sprzęt testowy. Nadaje się do testowania różnego rodzaju pojedynczych ogniw i zestawów akumulatorów, takich jak ładowanie skarbów, litowo-jonowy, wodór niklowy, nikiel-kadm, kwas ołowiu i wodorek metalu nikiel.
Test wibracyjny może być również użyty do testowania zmęczeniowego produktów w celu oceny żywotności produktu.
Parametry
| System wibracyjny | |
| Znamionowa siła sinusoidalna | 300kgf |
| Oceniona losowa siła | 300kgf |
| Oceniona siła uderzenia | 600kgf |
| Zakres częstotliwości | 5 ~ 4000 Hz |
| Max. Przemieszczenie | 25,4 mm |
| Odporność na wstrząsy | 25,4 mm |
| Max. Prędkość | 2m / s |
| Max. Przyśpieszenie | 981m / s2 |
| Średnica armatury | Φ 150 mm |
| Pierwsza częstotliwość rezonansu | 2900 Hz |
| Max. Ekscentryczny skręt | > 196 N × m |
| Masa ruchomych elementów | 3 kg |
| Załaduj punkt połączenia | 13 Punkt połączenia |
| Rozmiar śruby stołu (standard) | M8 |
Układ śrub stołu (średnica, kwadrat) | Φ60mm 6 szt., Φ120mm 6 szt |
| Częstotliwość izolacji drgań osiowych | <3Hz |
| Max. Ładuję | 120 kg |
| Wyciek magnetyczny | <3mT (≤1mT opcjonalnie dla specjalnych wymagań) |
Wymiar (bez zaznaczenia) (L × W × H) | 764 mm × 530 mm × 660 mm |
Waga | 490 kg |
| Wzmacniacz mocy | |
Moc | 3kVA |
| Stosunek sygnału do szumu | > 65dB |
| Typ wzmacniacza | Cyfrowy wzmacniacz mocy ON / OFF |
| Wyświetlacz wzmacniacza mocy | Z doskonałymi urządzeniami alarmowymi i zabezpieczającymi wyświetlacz LCD nad prądem, napięciem, temperaturą na stole itp. I napięcie, ochrona prądu dla sinusa, losowe RMS |
| Moduł logiczny wzmacniacza mocy | Główny panel sterowania wzmacniacza przyjmuje sterowanie procesora, z funkcją samokontroli. |
| Wzmacniacz z funkcją pamięci błędów | Z funkcją zapamiętywania błędów, łatwo można sprawdzić przyczynę błędu. Cały czas testowania, kontrola czasu ostatniego testu |
| Ochrona systemu | Funkcje obejmują: przepięcie, pod napięciem, fazę domyślną, błąd logiczny, zabezpieczenie modułu mocy, temperaturę modułu mocy, nadmierny prąd, przepięcie, moc wyjściową, przesunięcie stołu, temperatura stołu, zewnętrzne zabezpieczenie obwodu podłączeniowego. Wystąpił błąd, wyjście zostało zamknięte. Tymczasem z niepokojem. |
Wzmacniacz | Zastosuj technologię tranzystorowego modułu pola MOSFET, moduł logiczny z mikroprocesorem mikroprocesorowym w czasie rzeczywistym do próbkowania, zabezpieczenie, wyświetlacz LCD, rekordowy czas pracy, stany błędów, maksymalna moc wyjściowa, zgodność z wymaganiami CE; Wzmacniacz mocy z IGBTmoduł. |
| Znamionowe napięcie wyjściowe | 120Vrms |
| Wydajność wzmacniacza | > 92% |
| Wymiar (bez zaznaczenia) (L × W × H) | 550 mm × 680 mm × 1455 mm |
Waga (Uncrated) | 230 kg |
Dmuchacz | |
Moc | 0,75 kW |
| Przepływ powietrza | 0,18 m3 / s |
| Ciśnienie powietrza | 0,015 kg / cm2 |
Informacje o produkcie

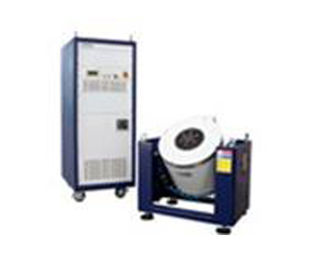

Składa się z systemu wibracyjnego, kontrolera wibracji i innych akcesoriów. Proszę zapoznać się z informacjami dotyczącymi części jak poniżej:

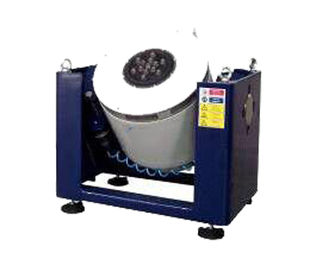

Wprowadzenie do systemu:
1. podwójne struktury obwodu magnetycznego, aby zapewnić wysokie natężenie pola magnetycznego i zmniejszyć wyciek strumienia;
Specjalna struktura rozmagnesowania może zmniejszyć wyciek strumienia do poniżej 1 mt
2. Sprężyna typu "U", rolki i łożysko liniowe zapewniają dużą wytrzymałość na ugięcie ładunku
3. Sprężyna powietrzna służy do izolacji drgań; System wibracyjny działa stabilnie nawet przy dużym obciążeniu;
nie potrzeba specjalnej podstawy
4. Urządzenia zabezpieczające są przewidziane dla nadmiernego obciążenia cieplnego, przeciążenia, przetężenia, przepięcia i
nadmierne przemieszczenie testera drgań; Urządzenia do ochrony sieci elektrycznej przed przepięciami,
zaniżenie napięcia, brak fazy; Moc napędu, ograniczenie prądu, łagodny rozruch, nadmierna temperatura,
krótkotrwały, ochrona przed uszkodzeniem modułu
5. Potrafi wykonać sinusoidalne, losowe, wpływowe testy środowiskowe
6. Ten system wymaga wahań napięcia, ≤ ± 10%
7. Ten system wymaga rezystancji uziemienia ≤ 4Ω
8. Wysoka niezawodność, szczególnie nadaje się do długotrwałej pracy

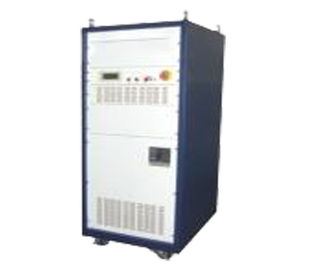

Cyfrowy wzmacniacz typu przełączającego Wprowadzenie:
Ten system przyjmuje technologię modulacji szerokości impulsu sinusoidalnego cyfrowego wzmacniacza mocy. Działa
zasada jest: wykorzystanie mocy przełączania wysokich częstotliwości MOSFET w polu, poprzez obwód cyfrowy, aby wzmocnić i przywrócić sygnał niskiego napięcia, które wejście przez kontroler, Następnie wyjście oryginalny sygnał do wibracji
obwód ruchomej cewki testera i ruch stołu rozszerzającego testera drgań. Główna część cyfrowego wzmacniacza mocy: sterowanie z przodu, moduł wzmacniacza mocy, obwód zabezpieczający, część zasilająca i szafa elektryczna.
Cechy wzmacniacza cyfrowego typu przełącznika:
1. Łatwa konserwacja: wymienny moduł modułu mocy, zwarta konstrukcja, oszczędność miejsca, łatwy do
konserwacja.
2. Wyświetlacz LCD:
Moduł logiczny przyjmuje procesor mikroprocesorowy CPU, funkcję wyświetlacza LCD; Może być wyświetlany
różne dane systemowe w szczegółach (Wartość mocy wyjściowej True RMS wzmacniacza mocy z dodatkowymi danymi
wyświetlacz) i stanu pracy i osądu błędu. Z pilotem, zdalnym pomiarem, zdalnym
funkcja komunikacji, przyjazny interfejs, łatwa obsługa.
Funkcja ochrony wzmacniacza cyfrowego typu przełącznika:
Wzmacniacz mocy ustawia ochronę nadnapięcia sieci energetycznej, podnapięcie sieci energetycznej, moc
brak fazy sieci, błąd logiczny, moduł mocy, moduł temperatury mocy, nadmiar prądu wyjściowego, wyjście
nadmierne napięcie, siła napędowa, przesunięcie stołu, temperatura stołu itp. Każda awaria występuje, zamknij
w dół z dźwiękiem i alarmem oświetlającym w tym samym czasie. Oprócz powyższej ochrony, również ma słabe
Wartość skuteczna to ochrona i zabezpieczenie awaryjne.
Wysoka sprawność przetwarzania (wyższa niż 92%) i wysoka częstotliwość konwersji
Poziomy stół antypoślizgowy:
Z poziomym stołem ślizgowym, elektrodynamiczny tester drgań zdolny do testowania kierunku X, Y, Z.I może łączyć system pomiaru wilgotności w temperaturze, w połączeniu z testami środowiskowymi. Z turbo przewijaniem lub obrotowym kołem łańcuchowym, jedna osoba może z łatwością obracać wibracje ławkę i połączyć ją z poziomą tablicą. Zastosuj mechaniczne ograniczenie pozycji, aby zapewnić połączenie między systemem wibracyjnym a poziomym stołem poślizgowym. Dostępny stół wielopoziomowy, od 300 mm × 300 mm (dla małych systemów wibracyjnych) do dużych próbek próbek, stół 2m x 2m. Różne ograniczenia łożysk są w stanie wykonywać różne operacje i spełniać różne wymagania. Grubość i rozmiar stołu ślizgowego wpłynie na wydajność systemu wibracji i wpłynie na częstotliwość graniczną, którą użytkownik może dostosować.
Funkcje kontrolera cyfrowego
Kontroler wibracji to najnowszy projekt firmy ucon, która przyjmuje międzynarodową zaawansowaną architekturę systemów rozproszonych, a jej rdzeniem jest najnowsza 32-bitowa szybka procesor TMS320 firmy TI. Raport z testu jest generowany automatycznie w Microsoft Word. Podczas lub po testowaniu raport z testu można edytować, a następnie generować automatycznie lub ręcznie.
Standard sprzętowy
Wkład
(1) 2 kanały
(2) Rozdzielczość: 24-bitowa konwersja analogowo-cyfrowa (ADC)
(3) Impedancja wejściowa: 220 k Ω
(4) Wbudowany wzmacniacz ładowania i źródło stałego prądu ICP, napięcie i przyspieszenie ICP
czujnik można podłączyć bezpośrednio
(5) Stosunek sygnału do szumu:> 100 dB
Wydajność
Ilość kanałów: 1 kanał wyjściowy
Rozdzielczość: 24-bitowa konwersja cyfrowo-analogowa (DAC)
Control Software Index
Indeks wydajności losowej:
Tryb sterowania: PSD
Rozdzielczość: Max. 320000 linii
Zakres częstotliwości: DC ~ 4800Hz
Kontrola zakresu dynamiki: 85dB
Dokładność kontroli: ± 1dB,
Czas zamknięcia pętli: zwykle 100 ms
SINUS
Tryb sterowania: sterowanie sinusoidalne
Zakres częstotliwości: 1 ~ 5000Hz,
Zakres sterowania dynamicznego: 95 dB
Czas pętli zamkniętej: 10 ms;
Dokładność regulacji: ± 1dB, prędkość przesuwu 1 oktawa / min, wartość Q 50
Rozdzielczość częstotliwości: 0,001%
Sweep Velocity: linear sweep 0 to 6000hz / s; przesunięcie logarytmiczne 0 ~ 100 Oct / min
Zniekształcenie fali: <0,3%
ZASZOKOWAĆ
Tryb sterowania: Ograniczony długi czas lub sterowanie falą;
Tryb szokowy: fala pół-sinusoidalna;
Zakres częstotliwości: DC ~ 22000Hz;
Ramka: Maksymalnie 32K Czas trwania: 0,5-3000ms
Tryb kompensacji: pre-puls, after-puls, pre / after-pulse
Wydajność sterowania: zakres dynamiczny większy niż 90 dB
