Miejsce pochodzenia: | Made in China |
Nazwa handlowa: | HongCe |
Orzecznictwo: | CE, ROSH, FCC (Cost Additional) |
Numer modelu: | HHMZ |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiate |
Szczegóły pakowania: | Sklejka |
Czas dostawy: | 3 miesiące |
Zasady płatności: | L/c, T/T, Western Union |
Możliwość Supply: | 3 miesiące na zestaw |
Detektor helu: | Agilent / Leybold / Inficon | Wskaźnik wykrywalności wycieków: | 1.05E-6Pa.m3 / sec |
---|---|---|---|
Cykl testowy: | 15s / szt | Współczynnik regeneracji helu: | ≥95% |
High Light: | detekcja wycieków helem,testowanie przecieków helem |

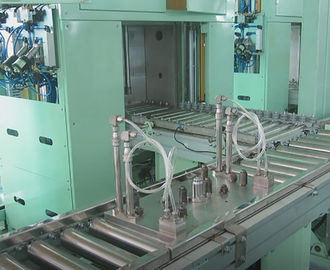

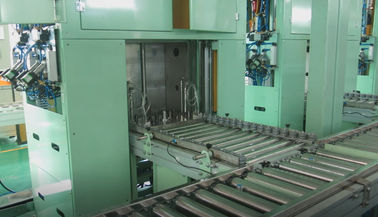

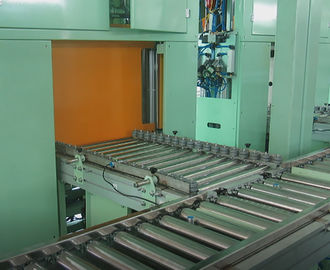

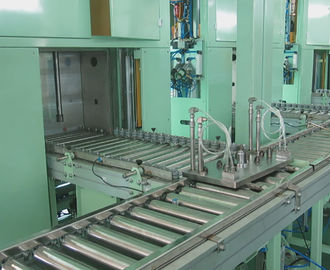

Automatyczna komora próżniowa do wykrywania wycieków helu dla komponentów klimatyzacji samochodowej
System jest wysoce zautomatyzowany. Z wyjątkiem załadunku / rozładunku przedmiotów, inne etapy są automatycznie kontrolowane i obsługiwane przez system, w tym:
automatyczne mocowanie i uszczelnianie detali, odkurzanie przedmiotów obrabianych, przetwarzanie wykrywanych nieszczelności, sortowanie produktów OK / NG po wykryciu dużych wycieków i napełnianie helem przedmiotów obrabianych;
automatycznie przenosi obrabiany przedmiot do komór próżniowych, przetwarzając precyzyjne wykrywanie wycieków i automatycznie rozróżniając wyniki testu;
sortowanie produktów OK / NG po wykryciu drobnych wycieków;
automatycznie odzyskuje hel.
Dlatego tylko jeden operator jest wymagany do całego procesu.
Podstawowe wskaźniki techniczne:
Przetestuj obrabiany przedmiot | Części samochodowe / klimatyzacyjne |
Mocowanie przedmiotu obrabianego | Dostosowane do obrabianego klienta, różne urządzenia dopasowane do różnych produktów |
Procedury operacyjne | 1. Załaduj obrabiany przedmiot (ręcznie) 2. Zacisnąć, uszczelnić, odkurzyć, wykryć duży wyciek, posortować produkty OK / NG po wykryciu nieszczelności, wypełnić hel w obrabianym przedmiocie (automatycznie) 3. Wykryj drobny wyciek (cztery stacje, automatyczne), sortuj materiał OK / NG po dokładnym wykryciu wycieku (automatyczne) 4. Odzyskanie helu (automatyczne, opcjonalne), zwolnienie uchwytu przedmiotu obrabianego (automatycznie) 5. Rozładuj obrabiany przedmiot (ręcznie) |
Komory próżniowe | Ilość można dostosować, każda komora może wykryć jeden przedmiot |
Tracer Gas | Hel |
Wstępne podciśnienie obrabianego przedmiotu | ≤500 Pa |
Ciśnienie dla dokładnego testu szczelności | 1,5 MPa, z regulacją w dół (lub cusotmized zgodnie z wymaganiami testu klienta) |
Ciśnienie do testu szczelności brutto | 1,2 ~ 2,5 MPa (lub cusotmized zgodnie z wymaganiami testu klienta) |
Punkt odrzucenia | 2 g / a (R134a) równe 1,05E -6 Pa.m3 / s. (lub cusotmized zgodnie z wymaganiami testu klienta) |
Cykl testowy | 15s / szt (lub cusotmized zgodnie z wymaganiami testu klienta) |
Odzyskiwanie helu (opcjonalnie) | Automatyczny system recyklingu, współczynnik odzysku helu ≥95% |
Podstawowe funkcje:
Operator umieszcza obrabiany przedmiot na urządzeniu, a system może ukończyć cały program uszczelniania, odkurzania, wykrywanie dużego wycieku, sortowanie elementu roboczego OK / NG po wykryciu dużego wycieku i napełnianie helem do obrabianego przedmiotu poza komorą próżniową; wykrywanie drobnego przecieku obrabianego przedmiotu w komorze próżniowej, sortowanie detalu OK / NG po dokładnym wykryciu wycieku; odzyskiwanie helu, odkręcanie obrabianego przedmiotu. Cykl produkcyjny jest szybki, a dokładność wykrywania wycieków jest wysoka.
Główna konfiguracja:
Główna konfiguracja sprzętu wykorzystuje wiele importowanych markowych komponentów przemysłowych i może zapewnić wystarczającą ochronę przed jakością komponentów do ogólnej niezawodności sprzętu. Materiały części mechanicznych wykonane są z doskonałych materiałów, a technologia przetwarzania na wysokim poziomie zapewnia niezawodność sprzętu.
Nazwa | Marka |
Rama sprzętu | HongCe |
Komory próżniowe | HongCe |
Oprawy przedmiotów obrabianych | HongCe |
Pompa próżniowa | AGILENT / LEYBOLD (OPCJONALNIE) |
Wskaźnik próżni | AGILENT / LEYBOLD / INFICON (OPCJONALNIE) |
Wykrywacz nieszczelności | AGILENT / LEYBOLD / INFICON (OPCJONALNIE) |
Zawór elektromagnetyczny | FESTO |
Czujnik ciśnienia | DRUCK |
Cylinder | SMC |
Urządzenie do odzyskiwania i wzmacniania helu | HongCe |
PLC | OMRON |
10 "ekran dotykowy | OMRON |
Elementy elektryczne | FUJI, SCHNEIDER, MITSUBISHI i inne |
Rury i kształtki | Wyprodukowano w Chinach |
Otwór przecieku urządzenia | HongCe |
Otwór do kalibracji układu | HongCe |
