| standardowe: | IEC60335-1, klauzula 21.2 | Tryb jazdy: | Napędzany silnikiem krokowym |
|---|---|---|---|
| Szybkość drapania: | Regulowany w zakresie 0–25 mm / s | Czasy testowania: | 0-9999 razy (można ustawić) |
| Stół roboczy: | Obracany o 360 ° | Promień szpilki stalowej: | 0,25 ± 0,02 mm |
| High Light: | Klauzula 21.2 Maszyna do badania wytrzymałości na wytrzymałość,Maszyna do badania wytrzymałości na wytrzymałość IEC 60335-1 |
||
IEC60335-1 punkt 21.2 Maszyna do testowania wytrzymałości na ścieranie
Informacje o produkcie:
Urządzenie służy do sprawdzania wytrzymałości na ścieranie płytek obwodów drukowanych lub izolowanych części urządzeń gospodarstwa domowego. Jest zgodny ze standardowym wymaganiem normy IEC60950, klauzula 2.10.8.4 i IEC60335-1, punkt 21.2.
To urządzenie przyjmuje hartowaną stalową szpilkę do drapania. Koniec trzpienia jest kształtem stożka mającego kąt wierzchołkowy 40 °, jego końcówka jest zaokrąglona i wypolerowana, o promieniu 0,25 mm ± 0,02 mm. Zarysowania wykonuje się poprzez narysowanie sworznia wzdłuż powierzchni w płaszczyźnie prostopadłej do krawędzi przewodzących z prędkością 20 mm / s ± 5 mm / s. Sworzeń jest tak obciążony, że siła wywierana na jego oś wynosi 10 N ± 0,5 N.
Zadrapania powinny wynosić co najmniej 5 mm od siebie i co najmniej 5 mm od krawędzi próbki.
Zarysowania są wykonywane na pięciu parach przewodzących części i między nimi w punktach, w których separacje będą podlegały maksymalnemu gradientowi potencjału podczas testów.
Parametry techniczne:
1. Napięcie wejściowe: 230 V / 50 Hz;

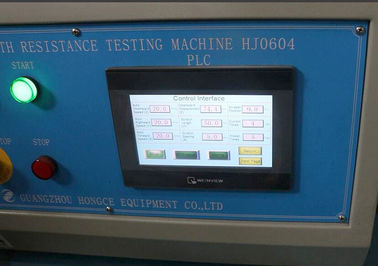

2. system kontroli: PLC + ekran dotykowy;
3. Tryb jazdy: napędzany silnikiem krokowym;
4. Regulacja prędkości drapania :: 0-25 mm / s;
5. Czasy testowania: 0-9999czasów, może być ustawione;
6. Odległość zarysowania: regulowana
7. Stół roboczy: obrót o 360 °;
8. Ciśnienie zarysowania: 10N ± 0,5 N, może być wyposażone w ciężar 20N, aby osiągnąć ciśnienie zarysowania 30N ± 0,5N;
9. Promień trzpienia stalowego: 0,25 ± 0,02 mm

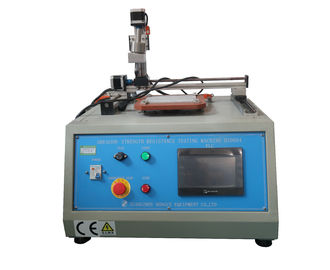

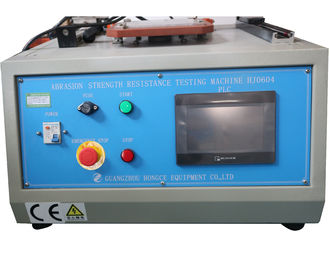

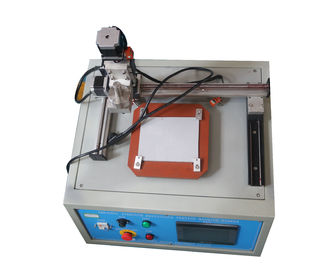

Obrazek dla odniesienia:
