Szczegóły Produktu:
Zapłata:
|
Objętość robocza: | 0,5 M³ | Prąd zwarcia: | 1 ± 0,1 A. |
---|---|---|---|
Kąt elektrody: | 60° | Ciśnienie elektrody: | 1 ± 0,05 N. |
Interwał kroplowania: | Regulowany | Zakres napięcia testowego: | 0 ~ 600 V. |
High Light: | komora palności,tester palności |

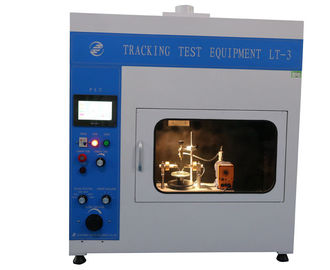

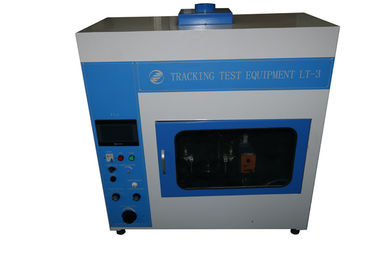

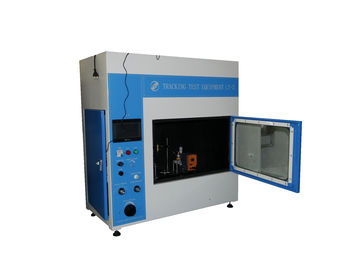

Sprzęt kontrolny do kontroli PLC 0,5 M³ Płyta ze stali nierdzewnej IEC60695 Urządzenia do badania palności
Wprowadzenie produktów
Maszyna testowa została zaprojektowana i wyprodukowana zgodnie z wymaganiami odpowiednich norm, takich jak IEC 60112, IEC60695 itp. Służy do określania względnej odporności na działanie śledzenia, jaką jest stały elektryczny materiał izolacyjny pod wpływem pola elektrycznego, gdy powierzchnia wystawiona na działanie wody zawiera zanieczyszczenia.
Jeśli produkty elektryczne, na które wpływ ma wilgoć i zanieczyszczenia środowiska, może dojść do wycieku izolacji między różnymi częściami pod napięciem biegunowym lub częściami pod napięciem a uziemionym metalem, powstały łuk spowoduje zwarcie lub erozję elektryczną w wyniku rozładowania, a nawet spowoduje pożar. Test śledzenia jest testem niszczącym materiał izolacyjny symulujący powyższą sytuację, w celu zmierzenia i oceny względnej odporności na śledzenie, gdy izolator działa na elektryczność i zanieczyszczenia w wodzie zawierającej.
Sprzęt ten wykorzystuje zaawansowany system sterowania PLC, dotykowy ekran z humanizowanym przyciskiem, wysokiej jakości materiały i profesjonalną technologię, która zapewnia doskonałą jakość, stabilną i trwałą wydajność oraz piękny wygląd. Ponadto automatyczne urządzenie do pomiaru czasu kroplówki, dokładny wyświetlacz czujnika ciśnienia elektrody, prosta obsługa i wysoka dokładność zwiększają skuteczność testu i sprawiają, że nasz sprzęt zajmuje wiodącą pozycję w podobnych produktach.
Parametry techniczne
Urządzenie do pomiaru czasu | Rozdzielczość 9999X0,1S | Odstęp między kroplami | Nastawny | ||
Materiał elektrody | Platyna | Wysokość kroplówki | 30 ~ 40 mm | ||
Specyfikacja elektrod | 5mm * 2mm | Opóźnienie kroplówki | 0,2S (czas otwarcia zaworu elektromagnetycznego) | ||
Odstęp między elektrodami | 4 ± 0,1 mm | Rozmiar kroplówki | 45 ~ 50 kropli / cm 3 | ||
Ciśnienie elektrod | 1 ± 0,05 N | Opóźnij obwód elektryczny | 2 ± 0,1 S (przy 0,5 A) | ||
Kąt elektrody | 60 ° | Zakres napięcia testowego | 0 ~ 600V Dokładność: 1,5% | ||
Spadek napięcia zwarcia | 8% MAX | Parametry elektryczne | 1,5 kW / 220 VAC / 50 Hz | ||
Prąd zwarcia | Dokładność 1 ± 0,1 A: 1% | Objętość robocza | > 0,5 M³ | ||
Wymagania środowiskowe | 0 ~ 40 ℃ / ≤ 80% wilgotności względnej | ||||
Normy | IEC60112, UL746A, IEC60695, ASTMD3638. |
Normalny test

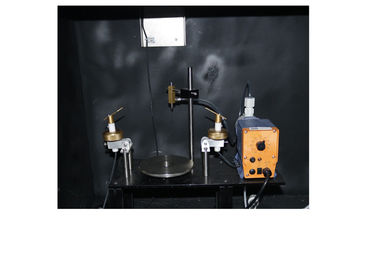

1. Prawidłowo zainstaluj elektrodę i próbkę oraz dobrze dostosuj prędkość wiatru do spalin.
2. Ustaw następujące parametry:
A. Setting Ustawienie czasu przerwy kapania ed Sugerowana wartość ustawienia (25S), jest regulowana zgodnie ze stanem rzeczywistym.
B. Setting Ustawienie czasu ociekania】 Sugerowana wartość ustawienia (5S), jest regulowana zgodnie ze stanem rzeczywistym.
C. Setting Ustawienie ilości】 Sugerowana wartość ustawienia (50 kropli lub 100 kropli), powinna być ustawiona zgodnie ze standardowymi wymaganiami.
D. Setting Ustawienie czasu opóźnienia zakończenia】 Sugerowana wartość ustawienia (25S), powinna być ustawiona zgodnie ze standardowymi wymaganiami.
E. 【Ustawienie nadmiernego prądu】 Domyślna wartość ustawienia (0,5 A)
F. Setting Ustawienie opóźnienia nadprądowego】 Domyślna wartość ustawienia (2S)
3. Zamknij okno obserwacyjne, aby przełącznik drzwiowy był zamknięty
4. Naciśnij przycisk [Start], aby rozpocząć test
A. Jeśli prąd <0,5A, po wyświetleniu wartości 【Wyświetlacz ilości】 osiągnie ustawioną wartość 【Ustawienie ilości】, cały test zostanie zakończony po 25 sekundach opóźnienia.
B. Jeśli prąd ≥ 0,5 A, test zostanie zatrzymany po 2 sekundach opóźnienia, system uruchomi alarm i zacznie migać 【Alarm nadmiarowy】, naciśnij przycisk [Reset], aby rozbroić alarm.
5. Zapisz wymagane parametry testu.
6. Po zakończeniu testu wentylator wyciągowy uruchamia się automatycznie (musi zostać zamknięty ręcznie).
7. Naciśnij przycisk [Reset], aby usunąć wyświetlane wartości.
7. Obróć [Voltage Regulation], [Current Regulation] i [Current Minitrim] do najniższej pozycji. Wyłącz wentylator wyciągowy.
8. Oczyść i osusz nośnik próbki szkła i przygotuj się do następnego testu.
