| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HongCe |
| Orzecznictwo: | Calibration Certificate (Cost Additional) |
| Numer modelu: | MHL-99 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiatable |
| Szczegóły pakowania: | Sklejka |
| Czas dostawy: | 15 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 10 zestawów / miesiąc |
| Pasmo częstotliwości pracy: | 0,9G-12,4 GHz | Wilgotność względna: | 50% -80% |
|---|---|---|---|
| Skala: | 0.2uw / cm2-20mw / cm2 | Początkowa domyślna wartość alarmu: | 5 mw / cm2 |
| Zakres alarmu można ustawić: | 0,01–19,99 mw / cm2 | Moc: | 5 sztuk baterii alkalicznych LR6 1,5 V. |
| High Light: | tester urządzeń elektrycznych,sprzęt do testowania urządzeń przenośnych |
||

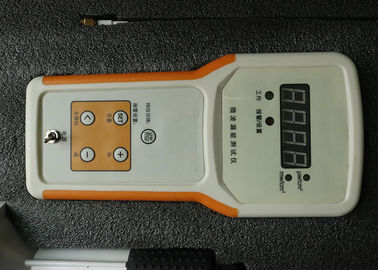

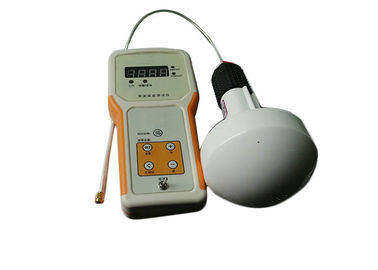

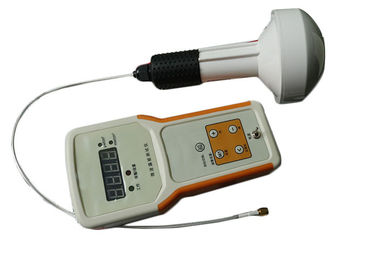

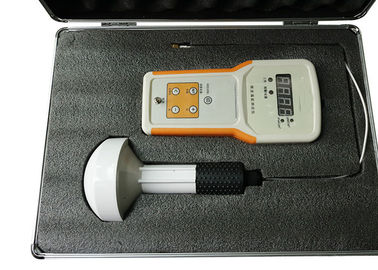

Przenośny przyrząd do pomiaru mikrofal 0,9G - 12,4 GHz Cyfrowy wyświetlacz LED
Wprowadzenie do produktów
Jest to przenośny przyrząd do pomiaru wycieku różnych urządzeń mikrofalowych w energii kosmicznej. Robocze pasmo częstotliwości wynosi 0,9-12,4 GHz. Jest szczególnie przydatny do wykrywania wycieków mikrofalowych w kuchenkach mikrofalowych, radarowym paśmie mikrofalowym, przekaźniku mikrofalowym, komunikacji satelitarnej, mikrofalowych instrumentach medycznych, przemysłowym sprzęcie mikrofalowym, szeroko stosowanym w medycynie i ochronie zdrowia, ochronie pracy, polach i działach badań środowiskowych.
Wyposaż w sondę czujnikową. Cyfrowy odczyt wartości pomiaru jest prosty i przejrzysty. Jednocześnie ma funkcję alarmu przekroczenia limitu. Użytkownik może dowolnie ustawiać parametry alarmu w przedziale 0,01–19,99 mw / cm2.
Rdzeń instrumentu wykorzystuje mechanizm akwizycji i przetwarzania mikrokomputera, z autotestem po włączeniu i funkcją zerowania automatycznego, cyfrowy wyświetlacz LED, z użyciem 5 baterii alkalicznych 1,5 V.
uw / cm 2 wartość pomiarowa jednostki ma dźwiękową funkcję alarmową w przypadku przekroczenia zakresu, przypominając użytkownikowi o zamianie jednostek.
Podczas pomiaru wycieku mikrofalowego, aby zapobiec spaleniu sondy, należy powoli zbliżyć ją do próbki. Spalona moc sondy wynosi 100 mw / cm 2 w fali ciągłej, a szczytowa gęstość mocy wynosi 3 w / cm 2, gdy fala impulsowa działa.
Przyrząd może pracować zarówno w stanie fali ciągłej, jak i fali pulsowej, a jego parametry wyświetlania są wartościami średnimi.
Wartość pomiarowa jest wartością pomiarową P podczas pomiaru, a rzeczywistą wartość gęstości mocy upływu mikrofalowego (wartość rzeczywista P) mierzonego miejsca można uzyskać po podstawieniu obliczenia wzoru.
Parametry techniczne
| Model | MHJ-99 |
| Moc | 5 sztuk baterii alkalicznych LR6 1,5 V. |
| Pasmo częstotliwości pracy | 0,9G-12,4 GHz |
| Temperatura otoczenia | -10 ° C- + 40 ° C |
| Wilgotność względna | 50% -80% |
| Skala | 0.2uw / cm 2-20 mw / cm 2 |
| Początkowa domyślna wartość alarmu | 5 mw / cm 2 |
| Zakres alarmu można ustawić | 0,01–19,99 mw / cm 2 |
| Wymiary przyrządu | 100 × 210 × 35 mm |
| Wymiary sondy | 30 × 90 × 30 mm |
| Zespół roboczy | 3-33 cm |
| Dokładność pola kalibracyjnego | ± 0,75dB |
Stosowanie
1. Instalacja baterii:
Obróć blokadę komory baterii z tyłu urządzenia do pozycji otwartej, otwórz pokrywę komory baterii instrumentu i włóż 5 sztuk baterii alkalicznych LR6 1,5 V do komory baterii, zwracając uwagę na biegunowość baterii.
2. Podłączenie sondy mikrofalowej do detekcji:
Sonda do wykrywania mikrofal przyjmuje standardowe pozłacane złącze SMA, wystarczy wkręcić złącze sondy do złącza hosta, należy zwrócić uwagę, aby połączenie było niezawodne.
3. Rzeczywisty pomiar:
Włącz przełącznik zasilania na hoście, a host automatycznie przejdzie w pozycję uw / cm 2 po dwóch dzwonkach. W tym momencie użytkownik może nacisnąć przycisk [Zmiana jednostki] na hoście, aby wybrać jednostkę zgodnie z potrzebami pomiaru. Wchodząc do rzeczywistego pomiaru, trzymaj sondę i powoli zbliżaj się do mierzonej pozycji. W tym momencie chwilowe dane pomiarowe zostaną wyświetlone na ekranie LED urządzenia. Jednostką odczytu jest jednostka wskazana przez odpowiednią diodę LED.
4. Ustawienie alarmu:
Naciśnij przycisk [Set], aby przejść do stanu ustawienia alarmu. Zapala się wskaźnik [Alarm / ustawienie] na panelu. Naciśnij lewy przycisk [<], aby ustawić dane osobno. Na przykład, jeśli chcesz ustawić wartość alarmu na 3,55 mw / cm 2 , najpierw naciśnij przycisk [Set], a następnie naciśnij [<], aby wybrać pozycję do modyfikacji. Naciśnij przycisk [+], [-], aby zwiększyć lub zmniejszyć wartość do żądanej wartości. Po naciśnięciu przycisku [<] ekran LED podświetla pozycję, którą można ustawić. Po zakończeniu ustawień naciśnij ponownie przycisk [Set], aby zapisać i wyjść z ustawienia, aby przejść do trybu pomiaru.
Uwaga: Fabryczna wartość alarmowa wynosi 5 mw / cm 2 i jest zmieniana na dane ustawione przez użytkownika po tym, jak użytkownik ją ustawi. Te dane mają funkcję oszczędzania energii do momentu ich zmiany przez użytkownika.
Gdy wystąpi alarm, rozlegnie się wewnętrzny alarm, a czerwona lampka alarmowa na panelu zaświeci się, aby przypomnieć użytkownikowi, że zmierzona wartość przekracza ustawioną wartość.
