Test zginania przewodu 0-360 ° Maszyna jednostanowiskowa IEC60335 dla urządzeń gospodarstwa domowego

Test zginania przewodu sterującego IEC60335 PLC 0-360 ° Jednostanowiskowa maszyna do urządzeń gospodarstwa domowego

Wprowadzenie produktów

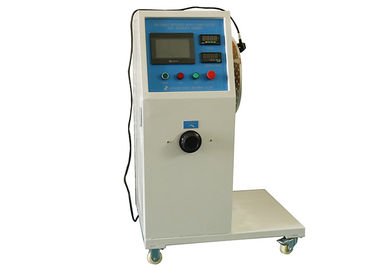

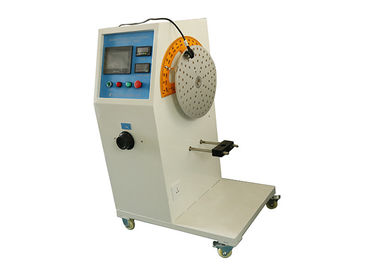

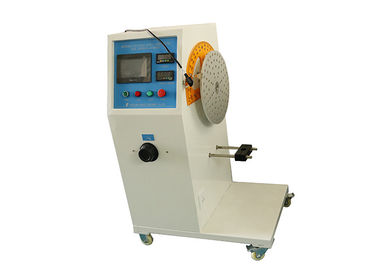

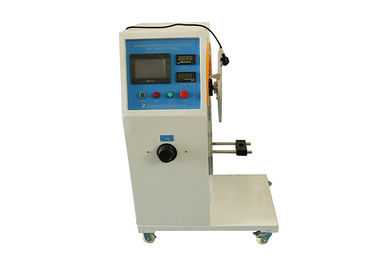

Aparat do testowania wyginania przewodu zasilającego urządzenia gospodarstwa domowego został specjalnie zaprojektowany i wyprodukowany zgodnie z IEC60335-1, GB4706-1, IEC60335-2-14, GB4706-30, klauzule 23.3 i 25.14 itp., Służy do sprawdzania wyginania przewodu zasilającego ( zginanie) odporność na małe urządzenia gospodarstwa domowego (takie jak dzbanek do kawy / żelazko elektryczne) i lampy, również dotyczy testera wytrzymałości na zginanie przewodu zasilającego wtyczek i gniazd.

The test device adopts to PLC electrical control, 7 inch color touch screen intelligent operation system; Urządzenie testowe dostosowuje się do sterowania elektrycznego PLC, 7-calowy kolorowy inteligentny system dotykowy z ekranem dotykowym; servo motor controlling the test angle, high precision digital instrument, high performance digital frequency conversion, precise speed regulation, six number memory timer, multifunctional combined clamp, center gage of rotation, bending angle adjustable, 4kw output power. silnik serwo kontrolujący kąt testowy, precyzyjny przyrząd cyfrowy, wysokowydajna cyfrowa konwersja częstotliwości, precyzyjna regulacja prędkości, sześciocyfrowy licznik pamięci, wielofunkcyjny łączony zacisk, centralny wskaźnik obrotu, regulowany kąt gięcia, moc wyjściowa 4kW. Test times (maximum of 999999 times), test speed, and test angles can be preset; Czasy testowe (maksymalnie 999999 razy), prędkość testowa i kąty testowe mogą być ustawione; it has electric current detection function. ma funkcję wykrywania prądu elektrycznego. This device can meet the test requirements of most of small household electrical appliances, the applicable range is widely. To urządzenie może spełniać wymagania testowe większości małych domowych urządzeń elektrycznych, szeroki zakres zastosowania jest szeroki.

Parametry techniczne

Opis standardowy

23.3 Different parts of an appliance that can move relative to each other in normal use or during user maintenance shall not cause undue stress to electrical connections and internal conductors, including those providing earthing continuity. 23.3 Różne części urządzenia, które mogą poruszać się względem siebie podczas normalnego użytkowania lub podczas konserwacji użytkownika, nie powinny powodować nadmiernego obciążenia połączeń elektrycznych i wewnętrznych przewodów, w tym zapewniających ciągłość uziemienia. Flexible metallic tubes shall not cause damage to the insulation of the conductors contained within them. Elastyczne rurki metalowe nie powinny powodować uszkodzenia izolacji zawartych w nich przewodów. Open-coil springs shall not be used to protect the wiring. Do ochrony przewodów nie należy stosować sprężyn z otwartą cewką. If a coiled spring, the turns of which touch one another, is used for this purpose, there shall be an adequate insulating lining in addition to the insulation of the conductors. Jeżeli w tym celu stosuje się sprężynę zwojową, której zwoje się stykają, oprócz izolacji przewodów powinna znajdować się odpowiednia podszewka izolacyjna.

UWAGA 1 Płaszcz giętkiego sznurka zgodny z IEC 60227 lub IEC 60245 jest uważany za odpowiednią podszewkę izolacyjną.

Zgodność sprawdza się poprzez kontrolę i następujący test.

Jeżeli podczas normalnego użytkowania nastąpi wygięcie, urządzenie zostanie ustawione w normalnym położeniu użytkowania i będzie zasilane napięciem znamionowym i będzie działać w normalnej pracy.

The movable part is moved backwards and forwards, so that the conductor is flexed through the largest angle allowed by the construction, the rate of flexing being 30 per minute. Ruchomą część przesuwa się do tyłu i do przodu, tak że przewodnik jest zgięty pod największym kątem dopuszczalnym przez konstrukcję, przy czym szybkość wyginania wynosi 30 na minutę. The The

liczba zgięć wynosi

- 10 000 dla przewodów zgiętych podczas normalnego użytkowania;

- 100, dla przewodów zgiętych podczas konserwacji użytkownika.

UWAGA 2 Zgięcie to jeden ruch, do tyłu lub do przodu.

The appliance shall not be damaged to the extent that compliance with this standard is impaired and it shall be fit for further use. Urządzenie nie może zostać uszkodzone w stopniu, w jakim pogorszyła się zgodność z niniejszą normą i nadaje się do dalszego użytkowania. In particular, the wiring and its connections shall withstand the electric strength test of 16.3, the test voltage being reduced to 1 000 V and applied between live parts and accessible metal parts only. W szczególności okablowanie i jego połączenia muszą wytrzymać test wytrzymałości elektrycznej 16,3, napięcie testowe zostanie obniżone do 1 000 V i przyłożone tylko między częściami pod napięciem a dostępnymi częściami metalowymi.

25.14 Urządzenia wyposażone w przewód zasilający poruszane podczas pracy powinny być

skonstruowane w taki sposób, że przewód zasilający jest odpowiednio chroniony przed nadmiernym zginaniem w miejscu, w którym wchodzi do urządzenia.

UWAGA 1 Nie dotyczy to urządzeń z automatycznymi rolkami z linką, które są testowane do 22.16.

Zgodność sprawdza się w następującym teście przeprowadzonym na aparacie posiadającym element oscylacyjny, jak pokazano na rysunku 8.

Część urządzenia, która zawiera otwór wlotowy, jest przymocowana do członu oscylacyjnego, dzięki czemu, gdy przewód zasilający znajduje się w połowie drogi, oś przewodu, w który wchodzi

the cord guard or inlet is vertical and passes through the axis of oscillation. osłona lub wlot przewodu są pionowe i przechodzą przez oś oscylacji. The major axis of the section of flat cords shall be parallel to the axis of oscillation. Główna oś przekroju płaskich linek powinna być równoległa do osi oscylacji.

Przewód jest obciążony w taki sposób, że przykładana jest siła

- 10 N, dla linek o nominalnym polu przekroju poprzecznego przekraczającym 0,75 mm²;

- 5 N, dla innych linek.

Odległość X, jak pokazano na rysunku 8, między osią oscylacji a punktem, w którym

przewód lub osłona przewodu wchodzi do urządzenia, jest regulowana w taki sposób, że gdy element oscylacyjny przesuwa się w pełnym zakresie, przewód i obciążenie wykonują minimalny ruch boczny.

Element oscylacyjny jest przesuwany o kąt 90 ° (45 ° z każdej strony pionu), przy czym liczba zgięć dla elementów mocujących typu Z wynosi 20 000, a dla innych elementów mocujących 10 000. Szybkość zginania wynosi 60 na minutę.

UWAGA 2 Zgięcie to jeden ruch o 90 °.

Sznur i powiązane z nim części są obracane o kąt 90 ° po połowie liczby zgięć, chyba że zamontowany jest płaski sznur.

Podczas testu przewody są zasilane napięciem znamionowym i obciążane prądem znamionowym urządzenia.

UWAGA 3 Prąd nie przepływa przez przewód uziemiający.

Badanie nie może dać

- zwarcie między przewodnikami;

- zerwanie więcej niż 10% żył dowolnego przewodu;

- oddzielenie przewodu od jego zacisku;

- poluzowanie jakiejkolwiek osłony przewodu;

- uszkodzenie przewodu lub osłony przewodu, które może pogorszyć zgodność z tym standardem;

- połamane pasma przebijające izolację i stają się dostępne.

UWAGA 4 Przewody obejmują przewody uziemiające.

UWAGA 5 Uważa się, że występuje zwarcie między żyłami przewodu, jeżeli prąd przekracza wartość równą

do dwukrotności prądu znamionowego urządzenia.
