| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HongCe |
| Orzecznictwo: | Calibration Certificate (Cost Additional) |
| Numer modelu: | HH0803 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiatable |
| Szczegóły pakowania: | Plastikowe pudełko |
| Czas dostawy: | 3 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 100 zestawów / miesiąc |
| materiał: | mosiądz | Średnica zewnętrzna: | Ф102mm |
|---|---|---|---|
| Liczba otworów: | 121 | Średnica otworów dyszy: | Φ0,5 |
| Kąt pokrywy klapy: | 30° | standard: | IEC60529 |
| High Light: | Rysunek 5 Sprzęt testowy ochrony przed wnikaniem,sprzęt testowy ochrony przed wnikaniem IEC 60529 |
||

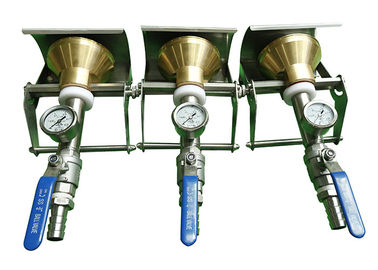

IEC60529 Rysunek 5 Ręczny tester dysz natryskowych z mosiądzu do otworów IPX3 IPX4 121
Wprowadzenie produktów
Dysza natryskowa HT IPX3/4 jest ręcznym urządzeniem testowym do weryfikacji ochrony przed rozpryskiwaniem i rozpryskiwaniem wody.Ciśnienie wody można regulować za pomocą pokrętła regulacji przepływu na urządzeniu, aby uzyskać wymaganą prędkość przepływu.Ciśnienie można zobaczyć na manometrze, który jest dogodnie umieszczony przy dyszy.Wzór natrysku dyszy jest wykonany zgodnie ze specyfikacją IEC 60529. Różnica między IPX3 i IPX4 polega na tym, że przegrodę należy usunąć w teście IPX4.Aby otoczka chlapała w każdym możliwym kierunku, urządzenie to może być używane z obrotowym stołem próbki.
Parametry techniczne
| Przedmiot | Parametr |
| Moc wejściowa | Jednofazowy AC220V,50Hz |
| Zaopatrzenie w wodę | Natężenie przepływu wody wynosi ＞10L/min±5%, ciśnienie to 50～150kpa czystej wody bez wtrąceń. |
| Parametry dyszy natryskowej |

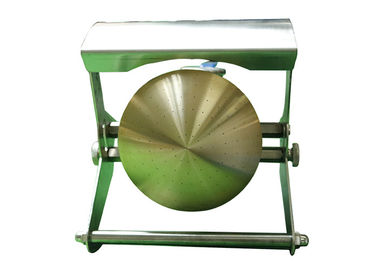

Średnica zewnętrzna: Ф102mm średnica sferyczna: SФ75,5mm 121 otworów 0,5mm; 1 otwór na środku 1 wewnętrzne koła z 12 otworami o skoku 30° 4 zewnętrzne kręgi po 24 otwory o nachyleniu 15° Ruchoma tarcza-aluminium Dysza natryskowa-Mosiądz |
| Przepływ wody | 10L/min ± 5%, przepływomierz jest regulowany |
| Ciśnieniomierz | 50～150Kpa, zakres manometru 0～0,25Mpa |
| Przegroda | Usuwany |
| Wymagania dotyczące witryny |
Dedykowana wodoodporność IP, ziemia powinna być płaska z oświetleniem Z dobrą funkcją dopływu i odpływu. |
| Czas testowania | Sterowanie ręczne, co najmniej 5 min |

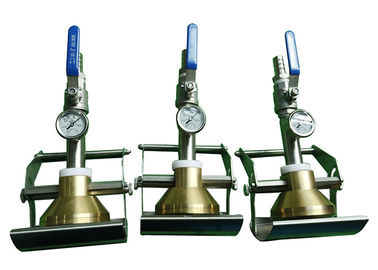

Ciśnieniomierz

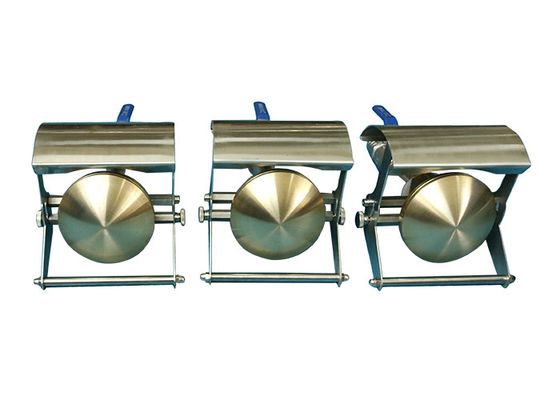

Ruchoma tarcza z przeciwwagą
Zawór kulowy do regulacji przepływu wody
Złącze węża
Instalacja i uruchomienie
Zainstaluj wodomierz, wąż i urządzenie do podlewania, jak pokazano na poniższym rysunku, a następnie otwórz zawór, aby wyregulować przepływ wody na (10 ± 5%) l / min i sprawdź, czy manometr pokazuje ciśnienie w zakresie 50-150KPa.Jeśli przepływ wody jest mniejszy niż 10 litrów, należy zainstalować pompę wspomagającą, patrz rysunek nadmuchu.
Klasa wodoodporności dla testu próbki IP3: Zgodnie z IEC60529 Rysunek 5, z testem klapowym.
Wodoodporność Testy próbek IP4: Usuń klapkę, aby próbka mogła zostać rozpryskana we wszystkich kierunkach.
Jeśli nie wiesz, jak z niego korzystać, kliknij tutaj! instrukcja obsługi HH0803.pdf aby uzyskać instrukcję obsługi.
