| standardowe: | IEC60335-2-5 | Kontroli: | PLC |
|---|---|---|---|
| Napięcie obciążenia: | AC 0-250 V. | Kąt otwarcia / zamknięcia drzwi: | 0–100 ° |
| Prędkość otwierania / zamykania drzwi: | 0-360 ° / s | Połączenie ramienia robota i drzwi: | Przyssawka próżniowa |
| High Light: | tester urządzeń elektrycznych,sprzęt do testowania urządzeń przenośnych |
||
IEC60335-2-5 Wewnętrzne okablowanie zmywarki Sterowanie PLC Elastyczny tester pojedynczej stacji z regulowanym napięciem obciążenia
Informacje o produkcie
Tester został zaprojektowany i wyprodukowany zgodnie z IEC 60335-2-5 urządzeń gospodarstwa domowego i podobnych urządzeń elektrycznych - bezpieczeństwo: część 2-5: szczególne wymagania dotyczące zmywarek do naczyń, pkt 23.3; EN 60335-2-7 klauzula 23.3; IEC 60335-1, klauzula 23.3. Służy do sprawdzenia, czy wewnętrzne okablowanie drzwi zmywarki ma wystarczającą odporność na zginanie pod wpływem wielokrotnego otwierania i zamykania drzwi, czy też warstwa ochronna jest wystarczająca, aby wytrzymać interferencję względnego ruchu innych elementów bez uszkodzeń w celu zweryfikowania niezawodności okablowania wewnętrznego; Służy do wspomagania innych testów powtarzających się czynności otwierania i zamykania drzwi.
Zasada testu
Edytowany program służy do sterowania ramieniem robota napędzanym przez silnik do napędzania drzwi lub pokrywy zasysanej przez przyssawkę próżniową w celu wykonania ruchu posuwisto-zwrotnego z określoną prędkością, tym samym weryfikując niezawodność okablowania wewnętrznego.
Próbka badana
Elektryczna zmywarka do naczyń (jednofazowa ≦ 250 V), maksymalna dopuszczalna wielkość próbki WDH = 600 * 600 * 850 mm
Struktura

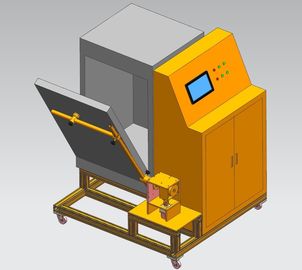

Sprzęt składa się z elektrycznej szafy sterowniczej (w tym regulatora napięcia obciążenia), ramy i ramienia robota zamontowanego na ramie.
Wymiary urządzenia: około: 1500 × 1300 × 1300 (mm) W × D × H
Waga urządzenia: 180 kg
Parametry wydajności :
| Stacja testowa | Pojedyncza stacja |
| Tryb sterowania elektrycznego | Programowalne sterowanie PLC, 7-calowy kolorowy ekran dotykowy LCD |
| Tryb jazdy | Siłownik |
| Przykładowa metoda mocowania | Aluminiowy wspornik profilowy, mechaniczne ustawienie śruby regulacyjnej |
| Połączenie ramienia robota i drzwi | Przyssawka próżniowa |
| Prędkość otwierania / zamykania drzwi | 0-360 ° / s, można wstępnie ustawić |
| Kąt otwarcia / zamknięcia drzwi | 0-100 °, można ustawić |
| Elastyczna stawka | 30 na minutę, można ustawić |
| Czasy testu | 0-999999 razy, można zaprogramować i wyświetlić |
| Alarm | Alarm awarii zasilania i zapisz bieżące czasy testu |
| Napięcie obciążenia | AC 0-250 V, regulowany; zewnętrzny port DC |
| Mechanizm działań pomocniczych | Mechanizm uruchamiania zamka drzwi zmywarki |
| Urządzenie zabezpieczające | |
| Moc | Zabezpieczenie przed wyciekiem, przeciążeniem i zwarciem |
| Silnik | Zabezpieczenie przed przeciążeniem i zwarciem |
Użyj środowiska
Zasilanie: AC 220 V ± 10% / 50-60 Hz, moc 6 kW
Źródło powietrza: sprężone powietrze 0,5-0,7 MPa
Użyj miejsca: ciśnienie atmosferyczne 80 ~ 106kpa; temperatura otoczenia 5 ~ 40 ° C; wilgotność względna (20 ~ 80)% RH; bez silnego wstrząsania, wibracji, bez zakłóceń elektromagnetycznych, bez pyłu, bez wybuchowych i żrących gazów, dobre odprowadzanie ciepła.
