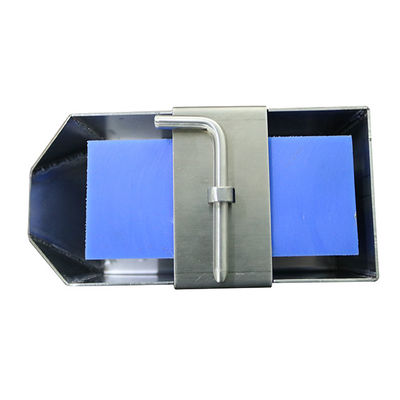

IEC60335-2-4 Wyciek 30 MM Ręczny aparat testowy do sprawdzania wydajności urządzeń chłodniczych Izolacja elektryczna

Standardowy opis

15.101 urządzenia narażone na rozlanie cieczy ze zbiorników na wewnętrzne ściany szafy lub przedziału lub na wierzch szafy powinny być tak skonstruowane , aby takie wycieki nie wpływały na ich izolację elektryczną .

Zgodność jest sprawdzana odpowiednimi testami z 15.10.15.103 i 15.104.

15.102 aparat pokazany na rysunku 101 jest wypełniony wodą zawierającą około 1% NACL i 0,6% kwaśnego środka płuczącego, jak określono w załączniku AA normy IEC60335-2-5, do poziomu wargi, a blok dystansowy jest podparty tuż nad wodę za pomocą odpowiedniego mechanizmu spustowego i wspornika mostka.

Wszystkie półki i pojemniki, które można wyjąć bez użycia narzędzia, są usuwane, a urządzenie jest odłączone od zasilania. Pokrywy nie są usuwane.

Urządzenie jest podparte podstawą poziomo i tak ustawione i na takiej wysokości, że po uruchomieniu mechanizmu zwalniającego woda jest odprowadzana przez tylne i boczne ściany intertorowe szafki lub komory, w tym wszelkie zamontowane na nich elementy elektryczne, w większości niekorzystny sposób. test przeprowadza się tylko raz, gdy urządzenie znajduje się w jednej pozycji, ale test można powtarzać tyle razy, ile jest to konieczne w różnych pozycjach, pod warunkiem, że na częściach zwilżonych cennym testem nie ma pozostałości wody.

Niezwłocznie po badaniu urządzenia muszą przejść próbę wytrzymałości elektrycznej 16.3, a inspekcja powinna wykazać, że na izolacji nie ma śladów wody, co mogłoby skutkować zmniejszeniem prześwitów i drogi upływu poniżej wartości określonych w pkt 29.

Ponadto, jeśli inspekcja wykaże, że woda ma kontakt z elementem grzewczym odszraniania lub jego izolacją, wówczas urządzenie musi przejść test 22.102.
