Szczegóły Produktu:
Zapłata:
|
| MODEL: | HC9914D | stacja: | 4 stanowiska pracy |
|---|---|---|---|
| moc: | AC220V | kontroler: | Sterowanie PLC |
| Skok wkładki: | 0-100 mm, wstępnie ustawiony | Kąt obrotu: | 0-360 °, wstępnie ustawiony |
| High Light: | Gniazdo wtyczki przełącznika IEC 60884,gniazdo wtyczki przełącznika PLC,gniazdo wtyczki przełącznika 4 stacje |
||

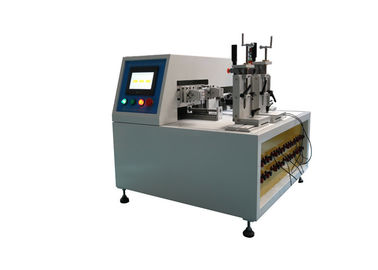

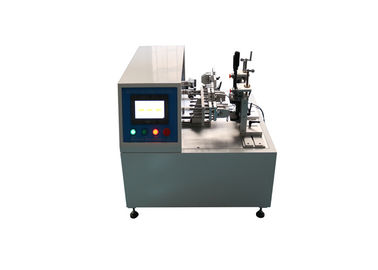

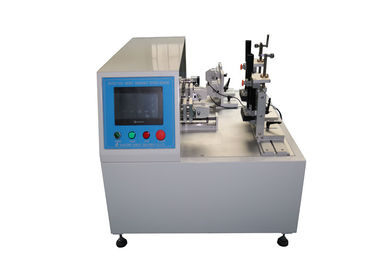

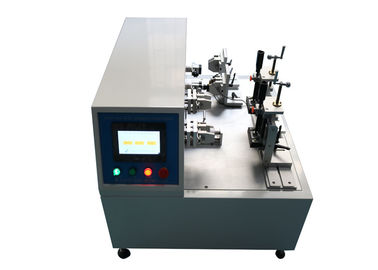

IEC60884 Gniazdo wtykowe przełącznika Normalna żywotność Sterowanie PLC 4 stacje Maszyna testowa
Wprowadzenie produktów
Maszyna testowa została zaprojektowana i wyprodukowana zgodnie z normą IEC60884-1, klauzula 20 i 21, rys. 16, IEC60669-1 itp. Ma zastosowanie do testów zdolności wyłączania i normalnego okresu eksploatacji domowych i podobnych stałych instalacji elektrycznych, nadaje się również do wtyczek i Zdolność rozłączania gniazd i testowanie normalnej trwałości użytkowej w gospodarstwie domowym i podobnych celach.Sprzęt testujący symuluje wyłączniki, wtyczki i gniazda, styki bezpieczników, styki długookresowe, czynności wkładania i wyjmowania, w celu oceny, czy wyłączniki, wtyczki i gniazda, styki bezpiecznikowe są w stanie wytrzymać normalne użytkowanie uszkodzeń mechanicznych i zmęczeniowych, elektrycznych, oraz czy w punktach styku występuje zjawisko adhezji, długotrwałe zjawisko zamknięcia lub rozłączenia, w celu zbadania, czy próbki testowe są nadmiernie zużyte lub mają inne szkodliwe konsekwencje.Jest to specjalny sprzęt testowy do testowania wytrzymałości elektrycznej przełączników i gniazd wtykowych.
Sprzęt testowy może wykonywać testy wytrzymałościowe dla przełączników przyciskowych, przełączników kołyskowych, wtyczek i gniazd.W połączeniu z zewnętrznym bankiem obciążeń (rezystancyjnym, indukcyjnym i pojemnościowym) może przetwarzać test obciążenia, ma odpowiedni system sterowania.Należy pamiętać, że zewnętrzny bank obciążenia powinien być przygotowany przez użytkownika.
Maszyna testowa wykonana jest z aluminiowej ramy, płyty uszczelniającej ze stali nierdzewnej, napędzanej silnikiem serwo i śrubą kulową, z 7-calowym kolorowym ekranem dotykowym, systemem sterowania Mitsubishi PLC, humanizowanym interfejsem obsługi i potężnym wyświetlaczem cyfrowym.Czasy testu, czas prądu przewodzenia, prędkość testu, skok testowy można ustawić.Posiada funkcję wyświetlania prądu elektrycznego, która może pokazywać prąd przewodzenia próbki.Cała maszyna testowa posiada 2 stanowiska robocze, każda stacja może przetwarzać synchronicznie łączniki liniowe oraz wtyczki i gniazda.Gdy są stale włączone lub wyłączone z powodu przyczepności lub awarii, zaalarmuje i zarejestruje odpowiednią liczbę eksperymentów, a także alarmuje, gdy czasy testu osiągną ustawioną wartość.Maszyna testowa zatrzyma się automatycznie po wystąpieniu alarmu.
Parametry techniczne
| Nazwa parametrów | Dane parametrów | Uwaga |
| Moc | AC220V, 50Hz | |
| Stanowisko pracy |
2 stacje liniowe; 2 stacje obrotowe. |
|
| Interfejs operacyjny | 7-calowy ekran dotykowy | |
| Tryb jazdy | Siłownik | |
| System sterowania | Mitsubishi PLC | |
| Czasy testu | 0～999999 razy, można ustawić | |
| Czas przewodzenia | 0～999.9 s, można ustawić | |
| Przerwa | 0～999.9 s, można ustawić | |
| Skok próbny | Liniowy: 0 ~ 100mm, regulowany | |
| Test prędkości |
15 razy na minutę 7,5 razy na minutę 30 razy na minutę |
|
| Środowisko testowe |
Ciśnienie atmosferyczne 80 ~ 106kpa; Temperatura otoczenia 5~ 40 ℃;Wilgotność względna (20~90) %RH;Miejsce użytkowania: brak gwałtownych wstrząsów, wibracji, zakłóceń elektromagnetycznych, brak kurzu, brak gazów wybuchowych lub korozyjnych, dobre odprowadzanie ciepła |
|
| Wymiary | dł. * szer. * wys. = 1300 mm x 800 mm x 600 mm | |
| Waga | 180 kg |
Środki ostrożności
1. Operatorzy powinni uważnie przeczytać instrukcje przed użyciem tego sprzętu, zrozumieć stosowanie bezpieczeństwa elektrycznego i podjąć odpowiednie środki ostrożności;wykonaj test przed potwierdzeniem, że nie ma ukrytych problemów z bezpieczeństwem.
2. Napięcie jest 1,1 razy większe od napięcia znamionowego próbki, a prąd elektryczny jest 1,25 razy większy od prądu znamionowego próbki.Proszę wybrać wartości napięcia i prądu zgodnie z wymaganiami odpowiednich norm, w przeciwnym razie próbki testowe zostaną uszkodzone i nastąpią wypadki związane z bezpieczeństwem osobistym.
3. Przewody próbek testowych, które są podłączone do obciążenia, powinny być dostosowane do dopuszczalnego prądu znamionowego próbek testowych.
4. Po naciśnięciu przycisku zatrzymania awaryjnego należy go zresetować, przekręcając go w prawo, a następnie naciśnij „Resetuj”, jeśli nie, urządzenie testowe nie będzie działać lub będzie działać błędnie.
5. Gdy urządzenie ulegnie awarii, wyłącz zasilanie, a następnie uruchom ponownie.
6. Podczas testu obciążenia procesu należy ściśle przestrzegać instrukcji podłączenia obwodu, a także zwracać uwagę na bezpieczeństwo.
7. Każda oprawa i zaciski wymagają regularnego smarowania i konserwacji.
