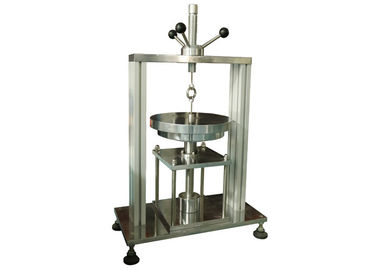

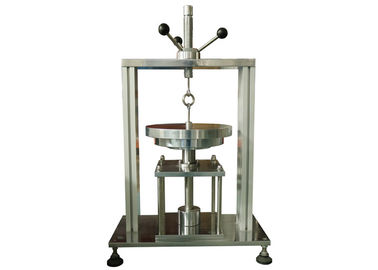

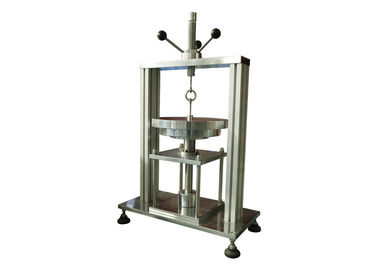

Aparat do badania kompresji 300N dla wtyczki lub gniazda - gniazdo IEC60884-1 Rysunek 8 Obsługa ręczna

Aparatura testowa do testu ściskania wtyczki lub gniazda IEC60884-1 Rysunek 8 Obsługa ręczna

Standard:

IEC 60884-1 „Wtyczki i gniazdka do użytku domowego i podobnego – Część 1: Wymagania ogólne” punkt 10.1, punkt 24.5 i rysunek 8.

Każda próbka wtyczki lub przenośnego gniazdka jest następnie wciskana między dwie płaskie powierzchnie z siłą 150 N przez 5 minut, jak pokazano na rysunku 8. Próbka jest sprawdzana 15 minut po wyjęciu z aparatury badawczej i nie powinna wykazywać takich odkształcenie, ponieważ mogłoby to spowodować nieuzasadnioną zmianę wymiarów podanych w odpowiednich arkuszach norm, które zapewniają bezpieczeństwo.

Siła mechaniczna:

Próbki poddaje się próbie ściskania, jak pokazano na rysunku 8, przy czym temperatura płyty dociskowej, podstawy i próbek wynosi (23 ± 2) °C, a przyłożona siła wynosi 300 N.

Próbki są najpierw umieszczane w pozycji a), jak pokazano na rysunku 8, i przykładana jest siła przez 1 min.Następnie umieszcza się je w pozycji b), jak pokazano na rysunku 8, i ponownie poddaje działaniu siły przez 1 min.

Próbki są usuwane z aparatury badawczej i po 15 minutach nie mogą wykazywać uszkodzeń w rozumieniu niniejszej normy.

Podanie:

Służy do testowania aAkcesoria, puszki natynkowe, dławnice śrubowe i osłony powinny mieć odpowiednią wytrzymałość mechaniczną, aby wytrzymać naprężenia wywierane podczas instalacji i użytkowania.

Próbka badana:

wtyczka i gniazdo.

Parametry:
