| Miejsce pochodzenia: | China |
| Nazwa handlowa: | HongCe |
| Orzecznictwo: | Calibration certificate(cost additional) |
| Numer modelu: | HC9916 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | sklejka |
| Czas dostawy: | 20 days |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 30 zestawów miesięcznie |
| Wtyczka testowa: | Dostosowane | Wtyczka testowa: | Hartowana stal |
|---|---|---|---|
| Test weight: | Superposition | Operating method: | By manual |
| High Light: | tester gniazd elektrycznych,tester gniazd |
||

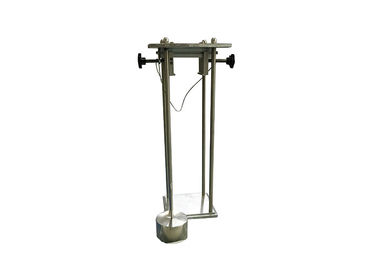

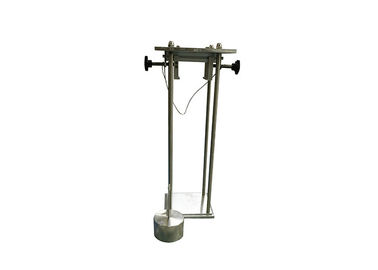

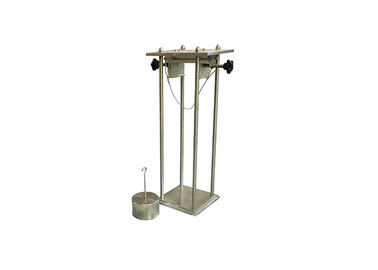

Tester gniazd wtyczkowych do weryfikacji siły niezbędnej do wyciągnięcia wtyczki dla IEC60884-1 Rysunek 18 Obsługa ręczna
Standard:
IEC 60884-1 „Wtyczki i gniazdka do użytku domowego i podobnego - Część 1: Wymagania ogólne” klauzula 22.1
Podanie:
Służy do sprawdzenia, czy maksymalna siła wyciągnięcia wtyczki z gniazda i minimalna siła wyciągnięcia pojedynczego sworznia z tulei wtyczki mieści się w zakresie wymaganego standardu. System mocowania jest łatwy w obsłudze.
Próbka badana:
Funkcje:

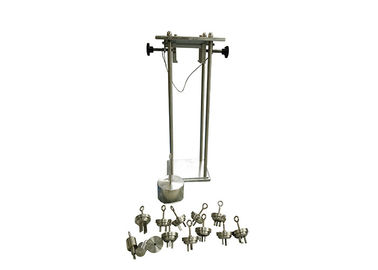

Płyta górna obraca się z pozycji poziomej do pozycji pionowej, a urządzenie zaciskowe można obracać w płycie górnej. Funkcje te pozwalają na konfigurację urządzenia w wielu różnych konfiguracjach w celu spełnienia różnych standardowych wymagań. Dostarczone są standardowe wtyczki i obciążniki do przeprowadzania testów gniazd o obciążeniu do 16A.
Trzpienie pomiarowe i odpowiednie ciężarki do testowania minimalnej siły wyciągania są sprzedawane osobno. Wymagany wymiar skrajni musi zostać określony przez klienta.
Korki testowe wykonane z hartowanej stali o chropowatości nieprzekraczającej 0,8 mm.
Górna płyta obraca się od poziomu do pionu.
Parametry:
| Wtyczka testowa | Wykonane ze stali hartowanej wtyczki testowe i kołki powinny być wykonane zgodnie z wymogami obowiązującymi w danym kraju. |
| Ciężary | Jeden zestaw. Superpozycję można osiągnąć 100 N, siłę przyłożoną przez dodanie ciężaru siły testowej 1/10 |
| Metoda operacji | Ręcznie |
Maksymalna i minimalna siła wyciągania wtyczek i gniazd:
| Wartość znamionowa | Liczba słupów | Siła ciągnąca (N) | ||
| Maksymalny miernik wielobiegunowego styku wtykowego | Minimalny miernik pojedynczego styku wtykowego | Maksymalny miernik pojedynczej wtyczki | ||
| ≤10A | 2) | 40 | 1.5 | 17 |
| 3) | 50 | |||
| ＞ 10A ～ 16A | 2) | 50 | 2) | 18 |
| 3) | 54 | |||
| Więcej niż 3 | 70 | |||
| ＞ 16 A ～ 32 A. | 2) | 80 | 3) | 27 |
| 3) | 80 | |||
| Więcej niż 3 | 100 | |||
Metoda badania:
Przed pierwszym użyciem użytkownik powinien zapoznać się z odpowiednimi normami dotyczącymi bardziej skutecznego i właściwego korzystania z aparatu testowego i ukończenia testu.
1. Weryfikacja maksymalnej siły wycofania
a) Gniazdo elektryczne jest przymocowane do płyty montażowej A urządzenia, jak pokazano na rysunku 18, tak że osie styków gniazdowych są pionowe, a otwory wejściowe dla pinów wtyczki skierowane są w dół. Wykonaj wtyczkę testową z kołkami o maksymalnym rozmiarze włożonymi do gniazda i wyjmowanymi z gniazdka dziesięć razy.
b) Wtyczka testowa jest włożona do gniazdka, zawieś ciężarek na wtyczce testowej.
2. Weryfikacja minimalnej siły wycofania
a) Wybierz miernik kołka testowego: Należy wybrać odpowiedni minimalny kołek miernika.
b) Użyj środka odtłuszczającego do usunięcia smaru z korka. Takich jak: trichloroetylen lub eter naftowy (należy zastosować niezbędne środki ochronne).
c) Gniazdo elektryczne jest przymocowane do urządzenia pokazanego na rysunku 18. Testowy miernik kołków jest delikatnie włożony w tuleję wprowadzającą, sprawia, że osie styków gniazdowych są pionowe, a otwory wejściowe dla kołków wtyczki skierowane są w dół .
3. Ocena kwalifikacji
1. Zastosowanie maksymalnej siły wyciągania: Wtyczka jest oddzielona od gniazda, uznana za kwalifikowaną.
2. Przyłożenie minimalnej siły wyciągającej: przyrząd pomiarowy nie może spaść z zespołu stykowego w ciągu 30 sekund, a następnie oceniony jako kwalifikowany.
