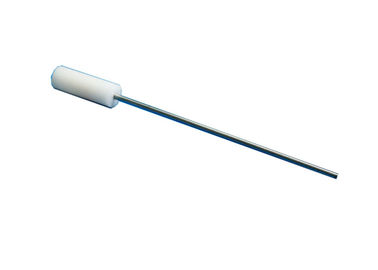

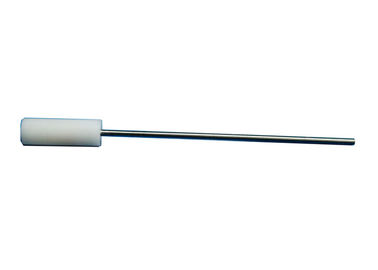

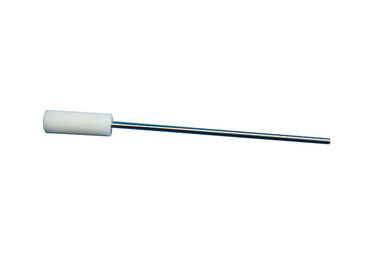

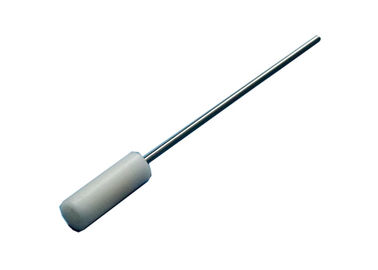

SUS304 Tester gniazd nasadowych, klauzula 24.18 Rysunek 35. Weryfikacja otworu rowka i miernika stożka zwrotnego

IEC60884-1 klauzula 24.18 rysunek 35. Weryfikacja otworu rowka i odwrotnego sprawdzianu stożkowego

Standard:

IEC 60884-1 „Wtyczki i gniazdka do celów domowych i podobnych - Część 1: Wymagania ogólne” klauzula 24.18, rysunek 35.

Podanie:

It is used to test the groove, hole and the reverse taper. Służy do testowania rowka, otworu i stożka zwrotnego. It has become an indispensable and important equipment in household appliances manufacturer, quality inspection departments and R & D institution detected safety performance of household electrical products. Stało się nieodzownym i ważnym sprzętem u producenta sprzętu gospodarstwa domowego, działów kontroli jakości i instytucji badawczo-rozwojowej, które wykryły bezpieczeństwo produktów gospodarstwa domowego w zakresie bezpieczeństwa.

Próbka badana:

Przetestuj rowek, otwór i stożek kontrujący

Funkcja:

1. Materiał części sondy: stal nierdzewna, wymiary: średnica Φ2,5 +0,05 0, długość jest większa niż 100 mm.

2. Uchwyt nylonowy, wyposażony w gwintowane otwory M6 na końcu uchwytu, można go połączyć z dynamometrem ciągnącym i pchającym w celu wykonania testu przyłożenia siły.

Parametry:

Kroki operacji

Przyrząd pomiarowy zgodnie z rys. 35, przyłożony z siłą 1 N, nie może wchodzić więcej niż 1,0 mm od górnej części jakiegokolwiek rowka, otworu lub odwrotnego stożka itp., Gdy przyrząd pomiarowy przykłada się równolegle do powierzchni montażowej / wsporczej i prostopadle do badanej części, jak pokazano na rysunku 36.

Uwaga: Weryfikacja, czy zgodnie z rysunkiem 35 skrajnia została wprowadzona o więcej niż 1,0 mm, odbywa się w odniesieniu do powierzchni prostopadłej do powierzchni B i obejmującej górną część obrysu rowków, otworów, odwrotnych stożków lub lubić.
