Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HongCe |
Orzecznictwo: | Calibration Certificate (Cost Additional) |
Numer modelu: | HC9903A |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiatable |
Szczegóły pakowania: | sklejka |
Czas dostawy: | 30 dni |
Zasady płatności: | T / T |
Możliwość Supply: | 10 zestawów / miesiąc |
standard: | IEC60947-1 | Wysokość testowa: | 250~500mm |
---|---|---|---|
Średnica bezwładności: | 75mm | Szybkość testu: | 10 ± 2 obr./min |
Średnica otworu tulei: | 6,5 ~ 28,6 mm | Czasy testu: | 0~9999 |
High Light: | Sprzęt testowy IEC 500 mm,sprzęt testowy IEC 60947-1 IEC,sprzęt testowy IEC 2 obr./min |

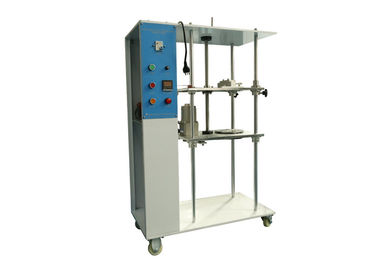

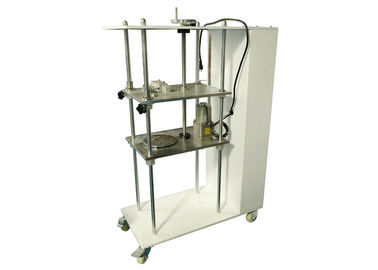

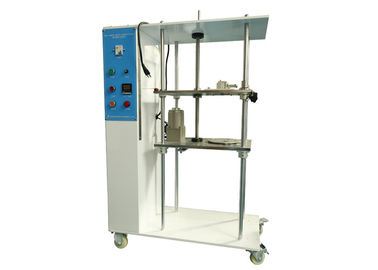

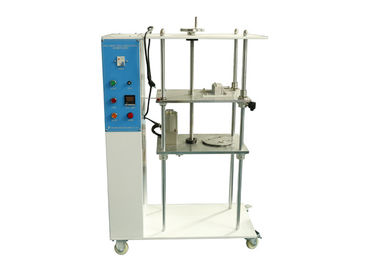

10 obr./min ± 2 obr./min Sprzęt testowy IEC Aparatura do testu zginania dla przewodów Wysokość 250 ~ 500 mm Tuleja w granicach 15 mm
Standard:
IEC 60947-1 ' Aparatura rozdzielcza i sterownicza niskonapięciowa – Część 1: Zasady ogólne „punkt 8.2.4.3, rysunek 1”
Opis standardowy:
Test należy przeprowadzić za pomocą odpowiedniego sprzętu testowego.Do zacisku należy podłączyć określoną liczbę przewodów.Długość przewodów pomiarowych powinna być o 75 mm większa niż wysokość H podana w tabeli 5. Śruby zaciskowe należy dokręcać momentem podanym w tabeli 4 lub momentem podanym przez producenta.Badane urządzenie należy zabezpieczyć, jak pokazano na rysunku 1 .
Każdy przewodnik poddawany jest ruchom okrężnym według następującej procedury:
Końcówkę badanego przewodu należy przeprowadzić przez przepust odpowiedniej wielkości w płycie dociskowej umieszczonej na wysokości H poniżej zacisku urządzenia, jak podano w Tabeli 5. Pozostałe przewody należy zagiąć, aby nie wpłynąć na wynik badania .Przepust należy umieścić w poziomej płycie dociskowej koncentrycznie z przewodem.Tuleję należy przesunąć tak, aby jej linia środkowa opisywała okrąg o średnicy 75 mm wokół jej środka w płaszczyźnie poziomej przy 10 obr./min ± 2 obr./min.Odległość między otworem zacisku a górną powierzchnią przepustu powinna mieścić się w granicach 15 mm wysokości H w Tabeli 5. Przepust należy nasmarować, aby zapobiec zakleszczeniu, skręceniu lub skręceniu izolowanego przewodu.Na końcu przewodu należy zawiesić masę określoną w Tabeli 5.Próba składa się z 135 ciągłych obrotów.
Podczas badania przewód nie powinien wyślizgnąć się z zacisku ani pęknąć w pobliżu zacisku.
Podanie:
Służy do oceny, czy projekt i konstrukcja zacisku śrubowego jest zgodna z wymogiem braku nadmiernego uszkodzenia przewodu.Poza tym służy również do sprawdzenia, czy zacisk śrubowy może wytrzymać naprężenia podczas normalnego użytkowania.
Parametry:
Model | HC9903A |
Szybkość testu | 10 ± 2 obr./min |
Średnica bezwładności | 75mm |
Czasy testu | 0-9999 |
Wagi | 0,20,3, 0,4, 0,7, 0,9, 1,4, 2, 2,9, 4,5, 5,9, 6,8, 8,6, 9,5, 10,4, 14, 15, 16,8, 20, 22,7 kg (nałożony ciężar) |
Wysokość testowa | 250~500mm |
Średnica otworu tulei | 6,5 mm, 9,5 mm, 13 mm, 14,5 mm, 15,9 mm, 19,1 mm, 22,2 mm, 25,4 mm i 28,6 mm, 9 szt. |
Normy | IEC60947-1 |
Tabela z listą wag:
Nie. | Masa masy (kg) | Ilość |
1# | 0.2 z hakiem | 1 szt. |
2# | 0,3 z hakiem | 1 szt. |
3# | 0,4 z hakiem | 1 szt. |
4# | 0,7 z hakiem | 1 szt. |
5# | 0,7 przez otwór | 2 szt. |
6# | 0.9 z hakiem | 1 szt. |
7# | 0,9 przez otwór | 2 szt. |
8# | 1.4 z hakiem | 1 szt. |
9# | 2 z hakiem | 1 szt. |
10# | 2 przez otwór | 1 szt. |
11# | 2.3 przez otwór | 1 szt |
12# | 4,5 z hakiem | 1 szt. |
13# | 4,5 przez otwór | 1 szt |
14# | 6.8 z hakiem | 1 szt. |
15# | 6.8 przez otwór | 1 szt. |
16# | 8 .2 z hakiem | 1 szt. |
Tabela kolokacji wag:
Wymagana masa (kg) | Rozmieszczenie |
0,2 | 1# |
0,3 | 2# |
0,4 | 3# |
0,7 | 4# |
0,9 | 6# |
1,4 | 8# |
2 | 9# |
2,9 | 9#+7# |
4,5 | 12# |
5,9 | 12#2*5# |
8,6 | 14#+2*7# |
9,5 | 9#+13#+11#+5# |
10,4 | 12#+13#+2*5# |
14 | 14#+13#+10#+5# |
15 | 16#+15# |
16,8 | 16#+13#+11#+2*7# |
20 | 16#+15#+11#+10#+5# |
22,7 | 16#+15#+13#+11#+7# |
