| Standard: | IEC60245-2 klauzula 3.1 Rysunek 1 | Wczytaj obecną: | 0,5–25 A. |
|---|---|---|---|
| Obciążenie napięciowe: | 0–400 V. | Testowanie prędkości: | 0,33 m / s |
| High Light: | Rysunek 1 Sprzęt do testowania kabli,sprzęt do testowania kabli 1000 mm |
||

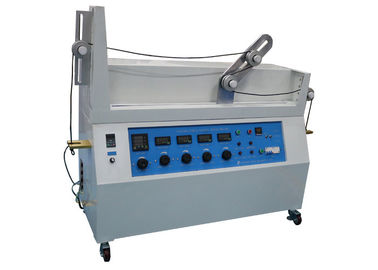

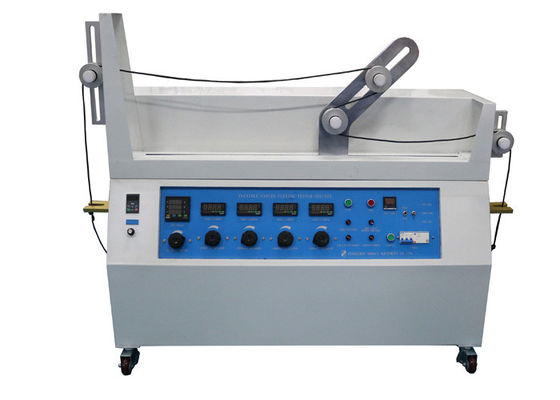

Sprzęt do testowania kabli 0,33 m / s IEC60245-1 Rysunek 1 Test zginania elastycznych kabli Odległość testowa 1000 mm
IEC60245-1 Kable izolowane gumą - Napięcia znamionowe do 450/750 V-Część 1: Wymagania ogólne, punkt 5.6.3.1, IEC60245-2 Kable izolowane gumą - Napięcia znamionowe do 450/750 V-Część 2: Badanie metody klauzula 3.1 Rysunek 1, IEC60065-1 klauzula 16.3 b)
Standardowy opis:
Badanie to należy przeprowadzić za pomocą aparatu pokazanego na rysunku 1. Aparat ten składa się z nośnika C, układu napędowego nośnika i czterech kół pasowych dla każdej próbki badanego kabla.Nośnik C obsługuje dwa koła pasowe A i B, które mają tę samą średnicę.Dwie nieruchome koła pasowe, na obu końcach aparatu, mogą mieć inną średnicę niż koła pasowe A i B, ale wszystkie cztery koła pasowe powinny być tak ustawione, aby próbka znajdowała się między nimi poziomo.Przewoźnik wykonuje cykle (ruchy do przodu i do tyłu) na odległości 1 mz przybliżoną stałą prędkością 0,33 m / s pomiędzy każdym odwróceniem kierunku ruchu.

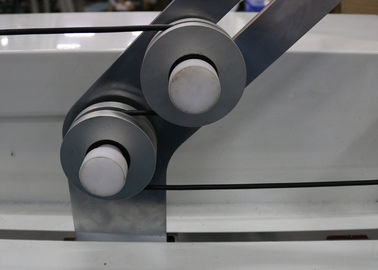

Koła pasowe powinny być wykonane z metalu i mieć półkolisty rowek na kable okrągłe i płaski rowek na kable płaskie.Zaciski ograniczające D powinny być zamocowane w taki sposób, aby ciągnięcie było zawsze wywierane przez ciężar, od którego odsuwa się nośnik.Odległość od jednego zacisku ograniczającego do jego podpory, podczas gdy drugi zacisk opiera się na podporze, powinna wynosić maksymalnie 5 cm.
Układ kierowniczy musi być taki, aby przewoźnik obracał się płynnie i bez szarpnięć, gdy wraca z jednego kierunku na drugi.
| Zasilacz | 220 V / 50 HZ |
| Wczytaj obecną | 0,5-25A, regulowany |
| Napięcie obciążenia | Napięcie między liniami 10–400 V regulowane |
| Testowanie prędkości | 0,33 m / s |
| Testowanie odległości | 1000 ± 20 mm |
| Odpowiednie rdzenie | 2-18 |
| Nominalny obszar przekroju | 0,2–4 mm2) |
| Średnica kół pasowych | 60, 80, 120, 160, 200 mm |
| Odważniki testowe | 2 * 0,5 kg z hakiem, 2 * 0,5 kg z otworem, 6 * 1 kg z otworem, 2 * 6 kg z hakiem |
Podanie:
Służy do sprawdzania wytrzymałości mechanicznej zakończonych elastycznych kabli.Ten test nie dotyczy elastycznych kabli o rdzeniach o nominalnym polu przekroju poprzecznym większym niż 4 mm2) , ani kabli posiadających więcej niż 18 rdzeni ułożonych w więcej niż dwóch koncentrycznych warstwach.
Funkcja:
Aparat testowy może spełniać standardowe wymagania testowe norm krajowych i międzynarodowych, może być szeroko stosowany.Ma precyzyjny miernik cyfrowy, dzięki czemu może dokładnie zmierzyć mniejsze lub większe napięcie prądu.Metoda wymiany kół pasowych jest prosta i wygodna.Sprzęt testowy dostosowuje się do mechanizmu napędu łańcuchowego, wydajność jest stabilna, a hałas jest rzadki.
