Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HongCe |
Orzecznictwo: | Calibration Certificate (Cost Additional) |
Numer modelu: | HJ0608C |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiatable |
Szczegóły pakowania: | sklejka |
Czas dostawy: | 30 dni |
Zasady płatności: | T / T |
Możliwość Supply: | 10 zestawów / miesiąc |
Model: | HJ0608C | Kąt zginania: | 0-360°. 0–360 °. Can be preset Można wstępnie ustawić |
---|---|---|---|
Szybkość zginania: | 0 ~ 60 rpm, można ustawić | Kontrola: | Programowalne sterowanie PLC |
Napęd: | Siłownik | Operacja: | Inteligentna obsługa ekranu dotykowego |
Zasilacz: | 230 V 50 HZ | Gwarancja: | 1 rok |
High Light: | PLC Rysunek 8 Urządzenie z pojedynczą stacją,IEC 60335-1 Urządzenie z pojedynczą stacją |

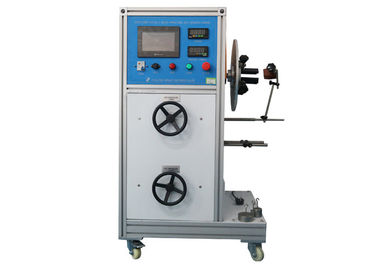

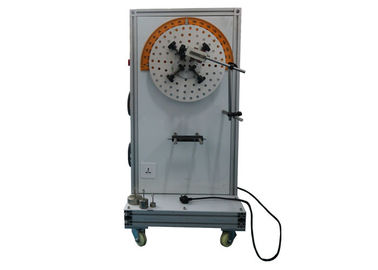

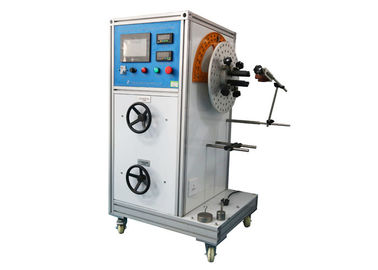

IEC60335-1 Rysunek 8 Urządzenie z pojedynczą stacją do testu zginania urządzeń domowych Sterowanie PLC
Standard:
IEC 60335-1 Elektryczne urządzenia do użytku domowego i podobnego — Bezpieczeństwo — Część 1: Wymagania ogólne, punkt 23.3, punkt 25.14 i rysunek 8, IEC 60335-2-23 Elektryczne urządzenia do użytku domowego i podobnego — Bezpieczeństwo — Część 2-23: Wymagania szczegółowe dotyczące urządzeń do pielęgnacja skóry lub włosów klauzula 11.101
Opis standardowy:
IEC 60335-1, punkt 23.3:
Różne części urządzenia, które mogą poruszać się względem siebie podczas normalnego użytkowania lub podczas konserwacji przez użytkownika, nie mogą powodować nadmiernego naprężenia połączeń elektrycznych i przewodów wewnętrznych, w tym zapewniających ciągłość uziemienia.Elastyczne rury metalowe nie mogą powodować uszkodzenia izolacji zawartych w nich przewodów.Sprężyny zwojowe nie mogą być używane do ochrony okablowania.Jeżeli do tego celu stosuje się sprężynę śrubową, której zwoje stykają się ze sobą, to oprócz izolacji przewodów powinna istnieć odpowiednia wykładzina izolacyjna.
Zgodność jest sprawdzana przez inspekcję i następujący test.
Jeśli zginanie występuje podczas normalnego użytkowania, urządzenie jest umieszczane w normalnej pozycji użytkowania i jest zasilane napięciem znamionowym i działa w normalnym trybie pracy .
Część ruchoma jest przesuwana do tyłu i do przodu tak, że przewodnik jest wyginany pod największym kątem dozwolonym przez konstrukcję, przy czym szybkość zginania wynosi 30 na minutę.Liczba zgięć wynosi
-10 000, dla przewodów zginanych podczas normalnego użytkowania;
-100, dla przewodów zginanych podczas konserwacji użytkownika .
Urządzenie nie może ulec uszkodzeniu w zakresie, w którym zgodność z tym standardem zostanie naruszona i będzie zdatne do dalszego użytkowania.W szczególności okablowanie i jego połączenia muszą wytrzymać próbę wytrzymałości elektrycznej 16,3, przy czym napięcie probiercze jest obniżone do 1 000 V i
tylko między częściami pod napięciem a dostępnymi częściami metalowymi.Ponadto nie więcej niż 10 % splotów jakiegokolwiek przewodnika okablowania wewnętrznego między główną częścią urządzenia a częścią ruchomą nie może być zerwane.Jeżeli jednak okablowanie zasila obwody, które zużywają nie więcej niż 15 W, nie więcej niż 30 % splotek może zostać przerwanych.
IEC 60335-1, punkt 25.14:
Urządzenia wyposażone w przewód zasilający, które są przemieszczane podczas pracy, powinny być skonstruowane w taki sposób, aby przewód zasilający był odpowiednio chroniony przed nadmiernym wyginaniem się w miejscu, w którym wchodzi do urządzenia.
Zgodność sprawdza się za pomocą następującego testu, który jest przeprowadzany na urządzeniu wyposażonym w element oscylacyjny, jak pokazano na rysunku 8.
Część urządzenia, która zawiera otwór wlotowy, jest przymocowana do elementu oscylacyjnego tak, że gdy przewód zasilający znajduje się w połowie jego ruchu, oś przewodu, w którym wchodzi on w osłonę przewodu lub wlot, jest pionowa i przechodzi przez oś oscylacji.Główna oś przekroju płaskich linek powinna być równoległa do osi drgań.
Sznur jest obciążony tak, że przyłożona siła jest
– 10 N dla linek o nominalnej powierzchni przekroju przekraczającej 0,75 mm²;
– 5 N, dla pozostałych przewodów.
Odległość X, jak pokazano na Rysunku 8, pomiędzy osią oscylacji a punktem, w którym linka lub osłona linki wchodzi do urządzenia, jest dostosowana tak, aby gdy człon oscylacyjny poruszał się w pełnym zakresie, linka i obciążenie miały minimalną wartość boczną. ruch.
Element oscylacyjny jest przesuwany o kąt 90° (45° z każdej strony pionu), liczba zgięć dla nasadek typu Z wynosi 20 000, a dla innych nasadek 10 000. Szybkość zginania wynosi 60 na minutę.
Linka i związane z nią części są obrócone o kąt 90° po połowie liczby zagięć, chyba że zamontowana jest płaska linka.
Podczas testu przewody są zasilane napięciem znamionowym i obciążone prądem znamionowym urządzenia.Prąd nie przepływa przez przewód uziemiający.
Test nie może skutkować:
– zwarcie między przewodami, tak że prąd przekracza wartość równą dwukrotności prądu znamionowego urządzenia;
– pęknięcie ponad 10 % splotek dowolnego przewodnika;
– oddzielenie przewodu od jego zacisku;
– poluzowanie dowolnej osłony linki;
– uszkodzenie linki lub osłony linki, które może mieć negatywny wpływ na zgodność z niniejszą normą;
– zerwane pasma przebijające izolację i stające się dostępne.
IEC 60335-2-23, klauzula 11.101:
Urządzenia z połączeniem obrotowym są ustawione tak, aby ich główna oś była pozioma, a przewód zasilający zwisał pionowo.Do przewodu zasilającego przykładana jest siła ciągnąca 1 N.
Urządzenie jest zasilane napięciem znamionowym, prąd jest 1,25 razy większy od prądu znamionowego.
Urządzenie obraca się wokół swojej osi głównej z prędkością około 50 obr/min, przy czym kierunek obrotów jest odwracany co 20 obrotów.Test przeprowadzany jest dla 1 500 obrotów.
Wzrost temperatury styków ślizgowych nie powinien przekraczać 65 K.
IEC 60335-2-23, klauzula 25.101:
Połączenia obrotowe powinny być odpowiednie do normalnego użytkowania urządzenia.
Zgodność jest sprawdzana za pomocą następującego testu.
Urządzenie pracuje w warunkach określonych w 11.101, liczba obrotów zwiększona do 20 000.
Po tym teście złącze obrotowe i przewód zasilający powinny być zdatne do dalszego użytku.Części pod napięciem nie mogą stać się dostępne, a urządzenie musi przejść badanie wytrzymałości elektrycznej zgodnie z pkt 16.3.
Podanie:
Służy do sprawdzania, czy przewód zasilający małego sprzętu AGD (takiego jak dzbanek do kawy/żelazko elektryczne) i lampy jest odpowiednio zabezpieczony przed nadmiernym wyginaniem się w miejscu wejścia do urządzenia.
Próbka badana:
Drobny sprzęt AGD, taki jak dzbanek do kawy, żelazko elektryczne, toster, oprawy oświetleniowe itp.
Parametry:
Nazwa przedmiotu | Parametry |
Kąt zginania lub obrotu | 0-360°.Może być wstępnie ustawiony |
Prędkość zginania lub obrotu | 0 ~ 60 obr./min, można ustawić |
Czasy testu | 0 ~ 999999 razy, można ustawić i wyświetlić |
Moc | 230V 50Hz |
Kontrola | Sterowanie programowalne PLC |
Napęd | Siłownik |
Operacja | Inteligentna obsługa 7-calowego ekranu dotykowego |
Maks.moc wyjściowa | 5KW |
Napięcie wyjściowe | 0~250V |
Maks.prąd wyjściowy | 16A |
Maks.nośność | 15kg |
Stacja testowa | 1 stacja |
Oprawa próbki |
Uniwersalne oprawy do małego AGD, 1 kpl |
Pomiar temperatury | Ręczny termometr na podczerwień |
Obciążenia obciążeniowe | 5N*1,10N*1 |
Normy |
IEC60335-1, klauzula 25.14.Cyfra 8, |
Guangzhou Hongce zapewnia kompletny zestaw sprzętu testowego do urządzeń gospodarstwa domowego (IEC60335), możemy dostarczyć odpowiednie rozwiązania i sprzęt dla różnych standardów i wymagań klientów oraz dostarczyć prośby o sprzęt do planowania i budowy laboratorium.
Proszę kliknąć link Lista urządzeń serii IEC60335.pdfaby uzyskać pełną listę urządzeń testujących serii IEC 60335.
