20N IEC 60884-1 Urządzenie do badania odporności na ściskanie ze stali nierdzewnej

IEC 60884-1 Tester gniazda wtykowego Urządzenie do badania wytrzymałości na ściskanie termiczne Stal nierdzewna

Standard: IEC 60884-1 2013, klauzula 24.19, 25.4 i rysunek 38

Standardowy opis:

Próbki poddaje się próbie ściskania za pomocą urządzenia przedstawionego na rysunku 38, przy czym badanie przeprowadza się w komorze grzewczej w temperaturze (80 ± 2) ° C.
Urządzenie zawiera dwie stalowe szczęki o cylindrycznej powierzchni czołowej o promieniu 25 mm, szerokości 15 mm i długości 50 mm.Długość 50 mm można zwiększyć, w zależności od rozmiaru testowanego akcesorium.
Naroża zaokrąglone promieniem 2,5 mm.Tester gniazda wtykowego
Próbkę zaciska się między szczękami w taki sposób, że dociskają się one do niej w obszarze, w którym jest ona chwytana podczas normalnego użytkowania, przy czym linia środkowa szczęk pokrywa się możliwie jak najbliżej ze środkiem tego obszaru.Siła przyłożona przez szczęki wynosi 20 N.
Po 1 godzinie szczęki są usuwane, a próbki nie mogą wykazywać uszkodzeń w rozumieniu niniejszej normy.Tester gniazda wtykowego

Podanie: To urządzenie służy do próby ściskania w celu sprawdzenia odporności na ciepło akcesoriów do urządzeń elektrycznych i puszki do montażu natynkowego

Próbka badana: Osłony gniazdek przenośnych, akcesoria do urządzeń elektrycznych oraz puszka natynkowa

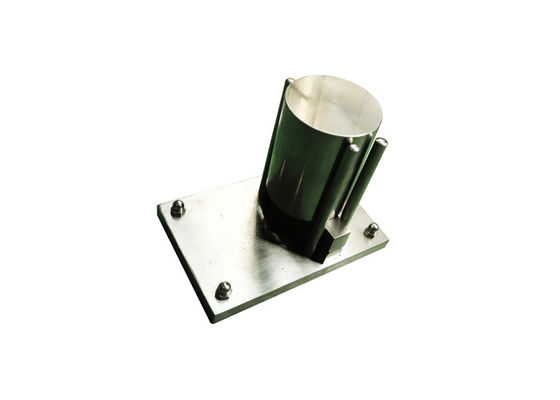

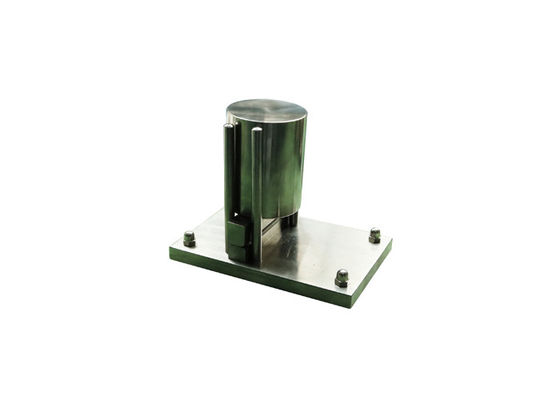

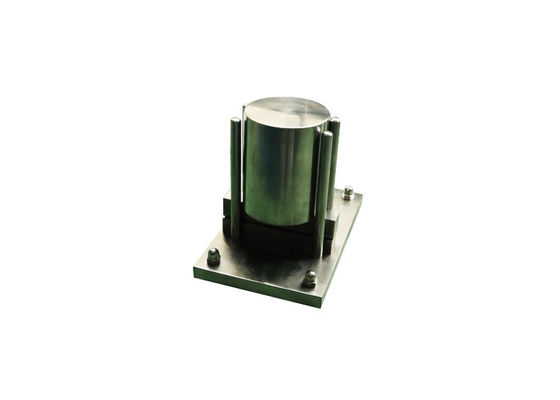

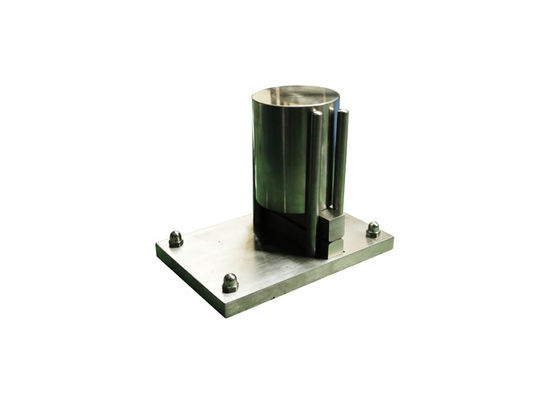

Funkcja: To urządzenie do badania ściskania składa się z ruchomej szczęki, szczęki stałej, prowadnic i ciężarków ściskanych, używanych do testu ściskania w celu sprawdzenia odporności na ciepło akcesoriów do urządzeń elektrycznych oraz skrzynki do montażu powierzchniowego z komorą grzewczą.

Parametry:

1. Ciężar ściskany: mający cylindryczną powierzchnię o promieniu 25 mm, narożniki są zaokrąglone promieniem 2,5 mm
2. Siła ściskania: 20N
3. Czas na test:Tester gniazda wtykowego

1 min, badanie w temperaturze (25 ± 5) ° C - dla osłon przenośnych gniazdek -;

1 godzina, test w temperaturze (80 ± 2) ° C - dla akcesoriów do urządzeń elektrycznych i puszki do montażu natynkowego.
