| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HongCe |
| Orzecznictwo: | Third part calibration certificate(cost additional) |
| Numer modelu: | HT-I03 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiatable |
| Szczegóły pakowania: | Aluminiowe pudełko |
| Czas dostawy: | 3 dni robocze |
| Zasady płatności: | T / T |
| Możliwość Supply: | 100 ZESTAWÓW miesięcznie |
| Nazwa produktu: | Sonda prętowa C | Gwarancja: | 1 rok |
|---|---|---|---|
| Standard: | IEC60529 | Podanie: | Stopnie ochrony zapewniane przez obudowy |
| Średnica sondy: | 2.5 | Średnica kuli: | SФ35 ± 0,2 |
| Długość sondy: | 100 ± 0,2 | Średnica rękojeści: | 10 |
| High Light: | Sprzęt do testowania ochrony przed wnikaniem IP3X,Sprzęt do testowania ochrony przed wnikaniem IEC 60529 |
||

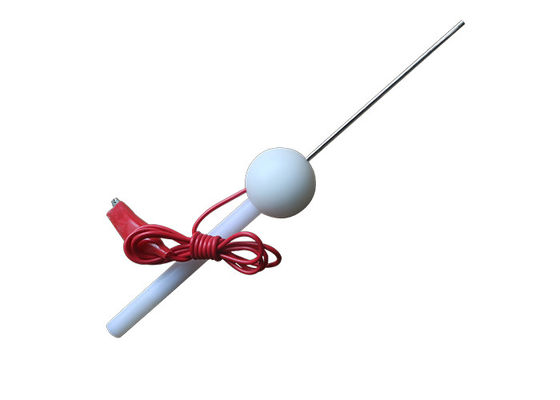

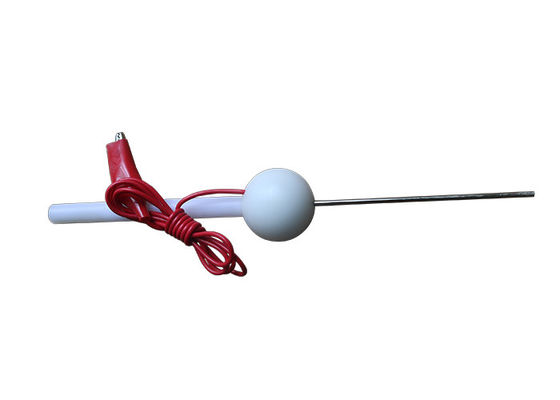

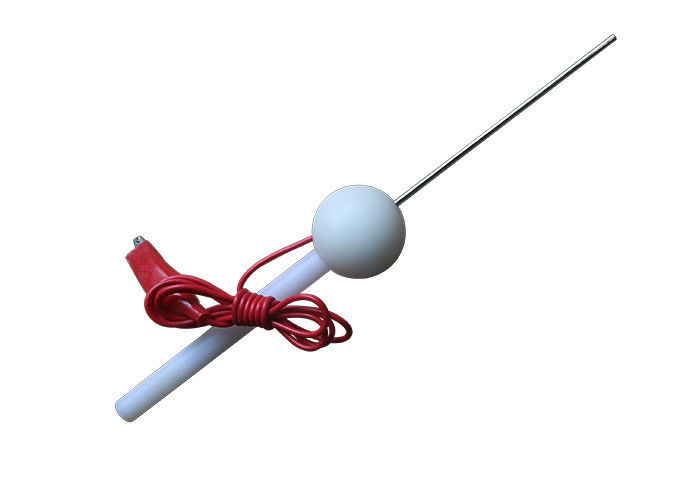

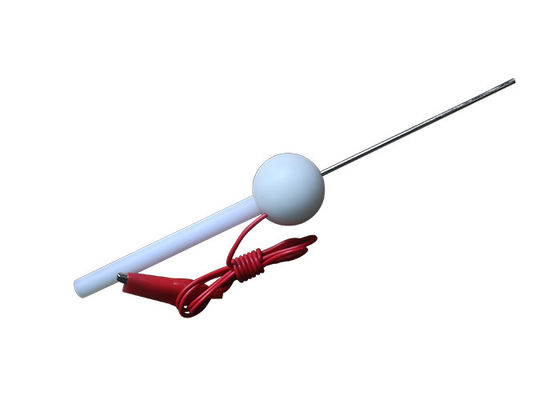

IEC60529 IP3X Sprzęt do badania ochrony przed wnikaniem Pręt testowy Średnica sondy C 2,5 mm
Standard:Potwierdź zgodność z IEC 60529 IP3X;EN 60529 IP3X;IEC 61032-1 Rysunek 3;IEC 60065 i tak dalej.
Standardowy opis:
13.2 Warunki testowe dla pierwszych cyfr charakterystycznych 1, 2, 3, 4
Sonda obiektowa jest dociskana do wszelkich otworów w obudowie z siłą określoną w tabeli 7.
13.3 Warunki akceptacji dla pierwszych cyfr charakterystycznych 1, 2, 3, 4
Zabezpieczenie jest zadowalające, jeśli cała średnica sondy określona w tabeli 7 nie przechodzi przez żaden otwór.
UWAGA W przypadku pierwszych charakterystycznych cyfr 3 i 4 sondy określone w tabeli 7 mają na celu symulowanie ciał obcych, które mogą być kuliste.Jeżeli obudowa ma pośrednią lub krętą ścieżkę wejściową i istnieją jakiekolwiek wątpliwości co do wnikania kulistego obiektu zdolnego do ruchu, może być konieczne zbadanie rysunków lub zapewnienie specjalnego dostępu do sondy obiektowej, która ma być przyłożona z określoną siłą do otwór (y), w których należy sprawdzić wnikanie.
Podanie:Pręt ten ma na celu sprawdzenie ochrony osób przed dostępem do części niebezpiecznych.Służy również do weryfikacji zabezpieczenia przed dostępem za pomocą narzędzia.
Próbka badana:Łatwo dostępne części obudowy pod napięciem lub części mechaniczne.
Funkcja:Może być używany do testów przeciwporażeniowych, gdy jest wyposażony w złącze amfenolowe.Lub używany do testowania ochrony obudowy, gdy otwarty jest gwintowany otwór M6 na końcu rękojeści (połączony z dynamometrem pull and push).
Parametry:
| Model | HT-I03 | HT-I03T |
| Imię | Sonda prętowa C | Sonda prętowa C z użyciem siły |
| Średnica sondy | Ф2,5 + 0,05 0 | Ф2,5 + 0,05 0 |
| Średnica kuli | SФ35 ± 0,2 | SФ35 ± 0,2 |
| Średnica rękojeści | Ф10 | Ф10 |
| Długość sondy | 100 ± 0,2 | 100 ± 0,2 |
| Długość rękojeści | 100 | ---- |
| Siła | ---- | Z siłą 3N |
| Zastosowany standard | IEC61032.1 | IEC60529 |
