Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HongCe |
Orzecznictwo: | Calibration certificate(cost additional) |
Numer modelu: | HT-I04 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiation |
Szczegóły pakowania: | Aluminiowe pudełko |
Czas dostawy: | 7 dni |
Zasady płatności: | T / T |
Możliwość Supply: | 100 zestawów miesięcznie |
Średnica kuli: | SФ35 ± 0,2 | Średnica rękojeści: | Ф10 |
---|---|---|---|
Długość sondy: | 100 ± 0,2 | Długość rękojeści: | 100 |
Średnica drutu metalowego: | 1 | Gwarancja: | 1 rok |
Nazwa produktu: | Sonda prętowa D | Standard: | IEC60529 |
High Light: | Sprzęt do testowania ochrony przed wnikaniem IPX4,sprzęt do testowania ochrony przed wnikaniem 1 mm |

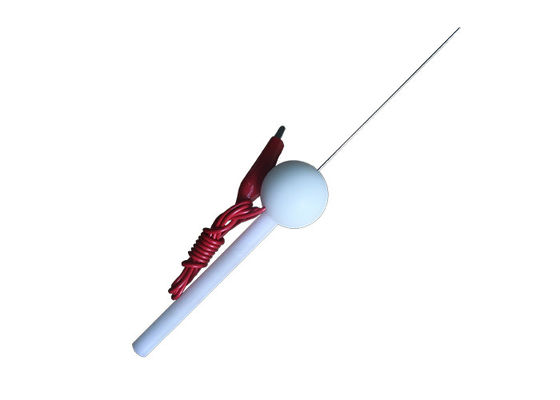

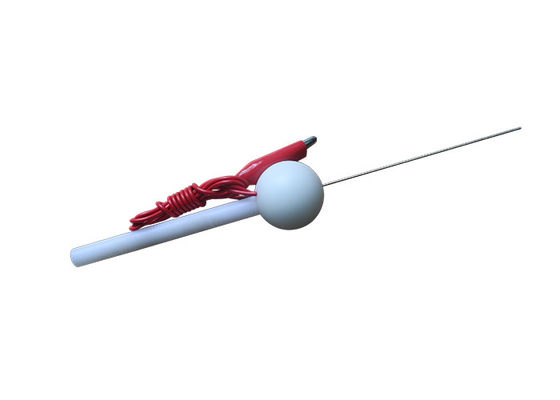

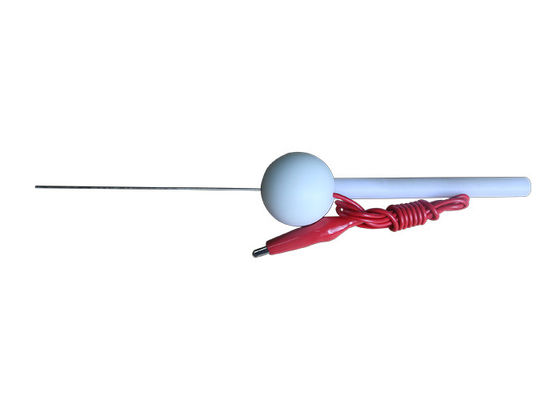

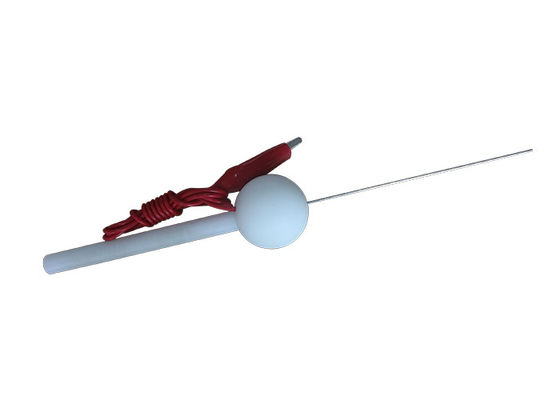

IEC60529 IP4X Wyposażenie do badania ochrony przed wnikaniem Pręt testowy Sonda D 1 mm średnicy
Standard:IEC61032 rysunek 4 i IEC60529 dla IP4 i IEC60065.
Standardowy opis:
13.2 Warunki testowe dla pierwszych cyfr charakterystycznych 1, 2, 3, 4
Sonda obiektowa jest dociskana do wszelkich otworów w obudowie z siłą określoną w tabeli 7.
13.3 Warunki akceptacji dla pierwszych cyfr charakterystycznych 1, 2, 3, 4
Zabezpieczenie jest zadowalające, jeśli cała średnica sondy określona w tabeli 7 nie przechodzi przez żaden otwór.
UWAGA W przypadku pierwszych charakterystycznych cyfr 3 i 4 sondy określone w tabeli 7 mają na celu symulowanie ciał obcych, które mogą być kuliste.Jeżeli obudowa ma pośrednią lub krętą ścieżkę wejściową i istnieją jakiekolwiek wątpliwości co do wnikania kulistego obiektu zdolnego do ruchu, może być konieczne zbadanie rysunków lub zapewnienie specjalnego dostępu do sondy obiektowej, która ma być przyłożona z określoną siłą do otwór (y), w których należy sprawdzić wnikanie.
Podanie:Sonda prętowa służy do sprawdzania ochrony osób przed dostępem do części niebezpiecznych.Służy również do weryfikacji ochrony przed dostępem za pomocą przewodu.
Próbka badana:Łatwo dostępne części obudowy pod napięciem lub części mechaniczne.
Funkcja:Może być używany do testów przeciwporażeniowych, gdy jest wyposażony w złącze amfenolowe.Lub używany do testu ochrony obudowy, gdy otwarty jest gwintowany otwór M6 na końcu rękojeści (połączony z dynamometrem pull and push). Sonda, której numer modelu jest oznaczona literą „T”, jest obciążona.
Parametry:
Model | HT-I04 | HT-I04T |
Imię | Sonda prętowa D | Sonda prętowa testowa z użyciem siły |
Średnica drutu metalowego | Ф1 + 0,05 0 | Ф1 + 0,05 0 |
Średnica kuli | SФ35 ± 0,2 | SФ35 ± 0,2 |
Średnica rękojeści | Ф10 | Ф10 |
Długość sondy | 100 ± 0,2 | 100 ± 0,2 |
Długość rękojeści | 100 | ---- |
Siła | ---- | Z siłą 1N |
Zastosowany standard | IEC61032.1 | IEC60529 |
