0-360 ° / S PLC Inteligentny zintegrowany tester wytrzymałości drzwi lodówki

0-360 ° / S PLC Inteligentny zintegrowany tester wytrzymałości drzwi lodówki

0-360 ° / S PLC Inteligentny zintegrowany tester wytrzymałości drzwi lodówki
0-360°/S PLC Intelligent Integrated Control Refrigerator Door Endurance Tester
0-360 ° / S PLC Inteligentny zintegrowany tester wytrzymałości drzwi lodówki
Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: HongCe
Orzecznictwo: calibration certificate (cost additional)
Numer modelu: HJ0636C
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: Negotiatable
Szczegóły pakowania: sklejka
Czas dostawy: 40 dni
Zasady płatności: T / T
Możliwość Supply: 10 zestawów / miesiąc
Kontakt
Szczegółowy opis produktu
Nazwa produktu: Tester wytrzymałości drzwi lodówki Zasilacz: 220 V 50 Hz
Standard: IEC 60335-2-24, IEC 62552 Podanie: Test drzwi lodówki
Tryb jazdy: Napęd serwo silnika Kąt otwarcia i zamknięcia drzwi obrotowych: Można ustawić 0-90 °
Odległość otwarcia drzwi szuflady: Można ustawić 0-100 mm , Gwarancja: 1 rok
High Light:

Tester wytrzymałości drzwi lodówki PLC

,

tester wytrzymałości drzwi lodówki 360 ° / S

0-360 ° / s PLC Inteligentne zintegrowane sterowanie Tester wytrzymałości drzwi lodówki


Projekt testowy:
IEC 60335-2-24 klauzula 22.112

Drzwi i pokrywy przedziałów w sprzęcie do testowania urządzeń



22.11 2 Drzwi i pokrywy przedziałów w urządzeniach z wolną przestrzenią powinny dać się otworzyć od wewnątrz.
Zgodność jest sprawdzana za pomocą następującego testu.
Puste urządzenie jest odłączane od zasilania, umieszczane na poziomej podstawie i wypoziomowane zgodnie z instrukcją montażu, z kółkami i rolkami, jeśli występują, zorientowanymi, wyregulowanymi lub zablokowanymi, aby zapobiec przesuwaniu się urządzenia.Ewentualne zamki na drzwiach lub pokrywach pozostają niezablokowane.
Drzwi i pokrywy są zamknięte na okres 15 min.
Następnie siła jest przykładana do punktu, odpowiadającego dostępnemu punktowi wewnętrznemu, każdych odpowiednich drzwi lub wieczka urządzenia, w punkcie środkowym krawędzi najbardziej oddalonej od osi zawiasu w kierunku prostopadłym do płaszczyzny wieczka lub drzwi.
Siłę należy przyłożyć z prędkością nieprzekraczającą 15 N / s, a pokrywa lub drzwi otworzą się, zanim siła przekroczy 70 N.


IEC 62552, punkt 11.2, punkt 11.3

Test wytrzymałości dla drzwi, pokryw i szuflad



11.2 Zewnętrzne drzwi i pokrywy
11.2.1 Warunki badania / przygotowanie
Temperatura otoczenia powinna wynosić od +16 ° C do +32 ° C.
Urządzenie chłodnicze powinno być wyłączone.
Półkę (-y) drzwiową (-e) należy obciążyć zgodnie z 13.3.2.8 lub klauzulą ​​12, stosownie do przypadku.
11.2.2 Sekwencja otwierania (patrz rysunek 4)
Ruch drzwi jest kontrolowany od kąta 0 ° do kąta otwarcia między 5 ° a 15 °, po czym następuje swobodny ruch drzwi, przy czym ruch kontrolowany jest w przybliżeniu sinusoidalny.Otwarcie drzwi powinno nastąpić w pierwszym kwartale cyklu.
11.2.3 Sekwencja zamykania (patrz rysunek 4)
Ruch drzwi należy kontrolować od kąta otwarcia 45 ° do kąta między 40 ° a 35 °, po czym następuje swobodny ruch drzwi i ich zamykanie, tak jak podczas normalnego użytkowania.
Liczba cykli na minutę powinna wynosić od 10 do 25.
- W przypadku przedziałów o temperaturze wewnętrznej TW - 6 ° C, zewnętrzne drzwi i pokrywy muszą wytrzymać 100 000 operacji otwierania i zamykania bez uszkodzenia, które mogłoby mieć niekorzystny wpływ na szczelność drzwi lub pokrywy.
- W przypadku przedziałów o temperaturze wewnętrznej T u - 6 ° C, zewnętrzne drzwi i pokrywy muszą wytrzymać 30 000 operacji otwierania i zamykania bez uszkodzenia, które mogłoby zagrażać szczelności drzwi lub pokrywy.
Zgodność należy sprawdzić po wykonaniu procedury przy użyciu testu zgodnie z Rozdziałem 9.

0-360 ° / S PLC Inteligentny zintegrowany tester wytrzymałości drzwi lodówki 0

11.3 Szuflady zewnętrzne
11.3.1 Warunki badania / przygotowanie
Temperatura otoczenia powinna wynosić od +16 ° C do +32 ° C.
Urządzenie chłodnicze powinno być wyłączone.
Wszystkie kosze, półki i pojemniki należy załadować zgodnie z punktem 12.
11.3.2 Sekwencja otwierania (patrz rysunek 5)
Szuflady należy wysunąć na odległość 15–20 mm od całkowitego otwarcia.
11.3.3 Sekwencja zamykania (patrz rysunek 5)
Szuflady powinny być zamknięte jak podczas normalnego użytkowania w odległości od 15 mm do 20 mm od ich pełnego otwarcia.

0-360 ° / S PLC Inteligentny zintegrowany tester wytrzymałości drzwi lodówki 1

Liczba cykli na minutę powinna wynosić od 5 do 10.
- dla pomieszczeń o temperaturze wewnętrznej TW - 6 ° C,
1) pojedyncze szuflady wytrzymają 100 000, oraz
2) każda z wielu szuflad wytrzyma 50000,
operacje otwierania i zamykania bez uszkodzenia, które mogłoby mieć niekorzystny wpływ na szczelność uszczelnienia szuflady.
- W przypadku komór o temperaturze wewnętrznej T u - 6 ° C, każda szuflada musi wytrzymać 30 000 operacji otwierania i zamykania bez uszkodzenia, które mogłoby mieć wpływ na szczelność uszczelnienia szuflady.
Zgodność należy sprawdzić po wykonaniu procedury przy użyciu testu zgodnie z Rozdziałem 9.


parametry techniczne:

Zakres próbek, zastosowanie, zasada, struktura i środowisko użytkowania
Próbki i ograniczenia Urządzenia chłodnicze (lodówka)
Cele badań Służy do testowania trwałości blokad lub prowadnic do drzwi lub szuflad lodówek w celu sprawdzenia niezawodności blokad;używany również jako pomoc w innych testach powtarzających się operacji otwierania i zamykania drzwi, takich jak test rozmrażania i test wycieku czynnika chłodniczego
Zasada testu Silnik napędza manipulator, napędzając drzwi lub pokrywę zasysaną przez przyssawkę próżniową w celu wykonania ruchu postępowo-zwrotnego z określoną prędkością, w celu sprawdzenia niezawodności urządzenia blokującego.
Struktura

Sprzęt jest podzielony na szafę sterowniczą (zawierającą regulator napięcia obciążenia), ramę i ramię robota.
Rozmiar: 1500 × 1300 × 2200 (mm) W × D × H
Waga: 140kg

Środowisko operacyjne

Zasilanie: AC220V ± 10% / 50-60 Hz, moc: 6 kW
Źródło powietrza: 0,5-0,7 MPa Sprężone powietrze
Miejsce użytkowania: Ciśnienie atmosferyczne 80 ~ 106kpa ; Temperatura otoczenia 5 ~ 40 ° C ; Wilgotność względna (20 ~ 80)% RH ; Brak gwałtownych wstrząsów, wibracji, zakłóceń elektromagnetycznych, pyłu, gazów wybuchowych i korozyjnych, dobre odprowadzanie ciepła

Wydajność
Stacja testowa

Pozycja działania drzwi obrotowych
Stacja robocza z szufladami

Metoda sterowania elektrycznego Inteligentne zintegrowane sterowanie PLC, 7-calowy interfejs dotykowy człowiek-maszyna
Tryb jazdy Napęd serwo
Metoda mocowania próbki Przyssawka próżniowa
Prędkość otwierania / zamykania drzwi

Działanie drzwi obrotowych: 0-360 ° / s (1,5 m / s), można ustawić
Działanie szuflady: 0-100 mm / s, można ustawić

Kąt otwarcia i zamknięcia drzwi obrotowych 0-90 °, możliwość ustawienia wstępnego
Odległość otwarcia drzwi szuflady 0-100 mm, można ustawić
Test Times 0-999999 razy, można ustawić
Napięcie obciążenia 0-250V, regulowane
Testuj przedmiot i proces wytwarzania

1. Test trwałości urządzenia blokującego drzwi lodówki

Proces: Automatyczny zasysacz próżniowy zasysa drzwi ---- Otwórz drzwi pod zadanym kątem przy zadanej prędkości (45 °) ---- zamknij drzwi z zadaną prędkością ---- Wielokrotnie otwieraj i zamykaj drzwi, aż osiągnie czasy testów

2. Test wytrzymałości drzwi szuflady lodówki
Proces: Automatyczny zasysacz próżniowy zasysa drzwi ---- Otwórz szufladę na zadaną odległość z zadaną prędkością (15-25 mm) ---- Zamknij szuflady z zadaną prędkością ---- Wielokrotnie otwieraj i zamykaj szufladę, aż osiągnie czasy testów

Urządzenie zabezpieczające
Moc Ochrona przed wyciekiem, przeciążeniem i zwarciem
Silnik Zabezpieczenie przed przeciążeniem, zwarciem

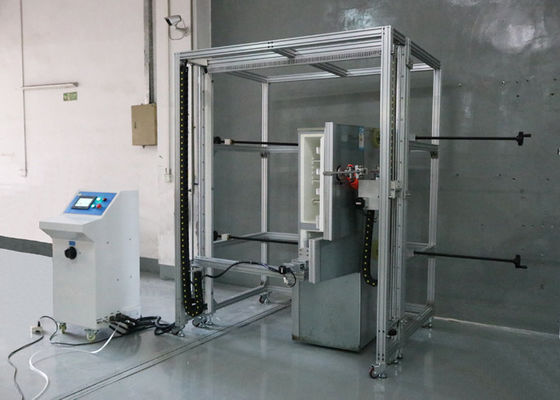

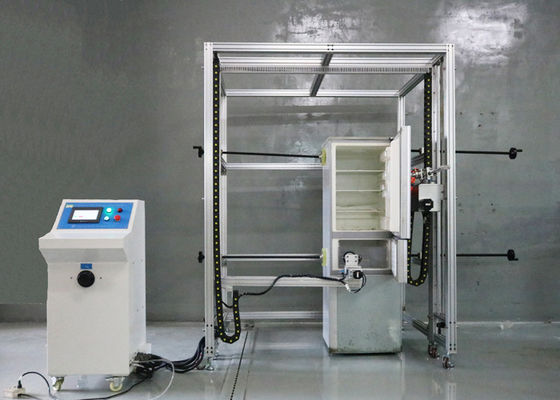

Widok zdjęcia:

0-360 ° / S PLC Inteligentny zintegrowany tester wytrzymałości drzwi lodówki 2

0-360 ° / S PLC Inteligentny zintegrowany tester wytrzymałości drzwi lodówki 3
