Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Sonda testowa 2 z użyciem siły | Gwarancja: | 1 rok |
|---|---|---|---|
| Stosowanie: | Test ochrony przed wnikaniem wody | Standard: | IEC61032 rysunek 6 sonda 2 、 IEC60529 IP2 |
| Podanie: | IP2X | Materiał: | Stal nierdzewna, nylon |
| Średnica kulki stalowej: | SФ12,5 + 0,2 | Siła: | 30N |
| High Light: | Sprzęt do testowania ochrony przed wnikaniem IEC 60529,sprzęt do testowania ochrony przed wnikaniem IP2X |
||
IEC60529 IP2X Sprzęt do badania ochrony przed wnikaniem 12,5 mm Sonda testowa 2 z siłą 30N
Standardowy opis:
IEC 60529
13.2 Warunki testowe dla pierwszych cyfr charakterystycznych 1, 2, 3, 4
Sonda obiektowa jest dociskana do wszelkich otworów obudowy z siłą określoną w tabeli 7.
|
Pierwszy postać- liczba istyczna |
Środki badawcze (sondy obiektowe i komora na kurz) | Siła próbna |
Test warunki, patrz |
| 0 | Nie jest wymagany żaden test | - | - |
| 1 | Sztywna kula bez uchwytu i osłony o średnicy 50 + 0,05 mm | 50 N ± 10% | 13.2 |
| 2 |
Sztywna kula bez uchwytu i osłony 1 2,5 + 0,2 mm średnicy |
30 N ± 10% | 13.2 |
| 3 | Sztywny pręt stalowy o średnicy 2,5 + 0,05 mm z krawędziami bez zadziorów | 3 N ± 10% | 13.2 |
| 4 | Sztywny pręt stalowy o średnicy 1, 0 + 0,05 mm, z krawędziami bez zadziorów | 1 N ± 10% | 13.2 |
| 5 | Komora pyłowa rysunek 2, z podciśnieniem lub bez | - | 13,4 + 13,5 |
| 6 | Komora pyłowa rysunek 2, z podciśnieniem | - | 13,4 + 13,6 |
13.3 Warunki akceptacji dla pierwszych cyfr charakterystycznych 1, 2, 3, 4
Zabezpieczenie jest zadowalające, jeśli cała średnica sondy określona w tabeli 7 nie przechodzi przez żaden otwór.
UWAGA W przypadku pierwszych charakterystycznych cyfr 3 i 4 sondy określone w tabeli 7 mają na celu symulowanie ciał obcych, które mogą być kuliste.Jeżeli obudowa ma pośrednią lub krętą ścieżkę wejściową i istnieją jakiekolwiek wątpliwości co do wnikania kulistego obiektu zdolnego do ruchu, może być konieczne zbadanie rysunków lub zapewnienie specjalnego dostępu do sondy obiektowej, która ma być przyłożona z określoną siłą do otwór (y) tam, gdzie musi być wniknięcie
sprawdzone.
Standard:IEC61032 rysunek 6 sonda 2, IEC60529 IP2.
Podanie:Ma na celu sprawdzenie stopnia ochrony obudów przed wnikaniem stałych ciał obcych o średnicy 12,5 mm lub większej.
Próbka badana:Łatwo dostępne części obudowy pod napięciem lub części mechaniczne.
Funkcja:Stalowa kula, sztywna próba.
Parametry:
| Model | HT-I06 | HT-I06T |
| Nazwa | Stalowa kulka sondy pomiarowej 2 | Przetestuj sondę 2 z użyciem siły |
| Średnica kulki stalowej | SФ12,5 + 0,2 0 | SФ12,5 + 0,2 0 |
| Siła | ---- | Z siłą 30N |
| Zastosowany standard | IEC61032.1 | IEC60529 |

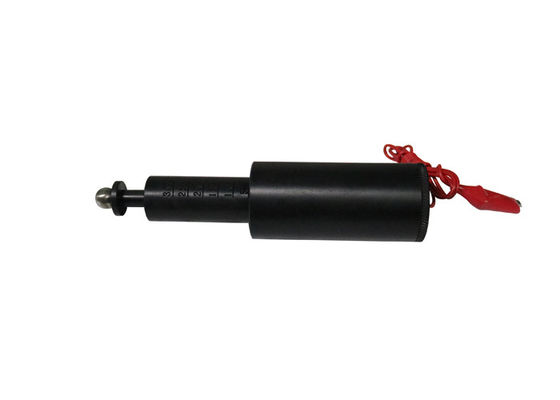

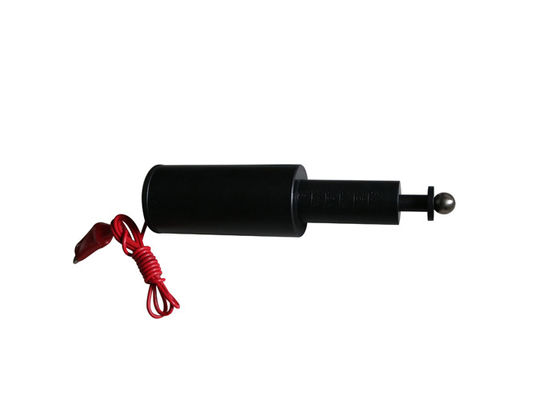

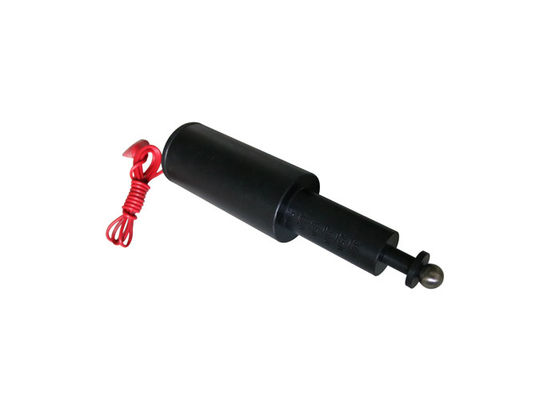

Widok zdjęcia:
