Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HongCe |
Orzecznictwo: | TUV, ITS, CSA, BV, SGS, CNAS(cost additional) |
Numer modelu: | SH-6 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Aluminiowe pudełko |
Czas dostawy: | 7 dni |
Zasady płatności: | T / T |
Możliwość Supply: | 100 zestawów / miesiąc |
Energia uderzenia: | 0,14, 0,2, 0,35, 0,5, 0,7, 1 J | Masa elementu uderzeniowego: | 250g ± 5g |
---|---|---|---|
Materiał: | Stal nierdzewna, poliamid | Standard: | IEC60068-2-75 |
Certyfikat: | Raport z testów ISO 17025 CNAS i ILAC | Gwarancja: | 12 miesięcy |
Nazwa produktu: | Spring Hammer Test Apparetus | Energia: | 6 poziomów, regulowany |
High Light: | IEC 60068-2-75 Maszyna do badania udarności,Maszyna do badania udarności z młotkiem sprężynowym |

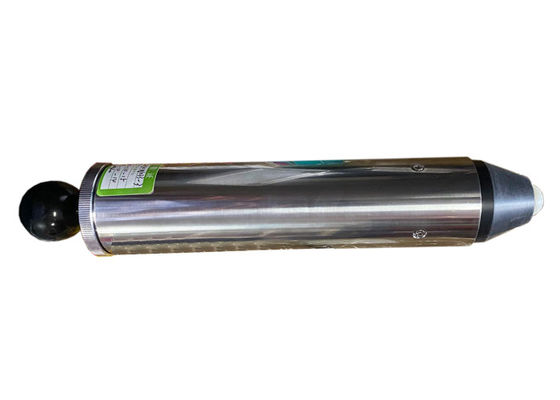

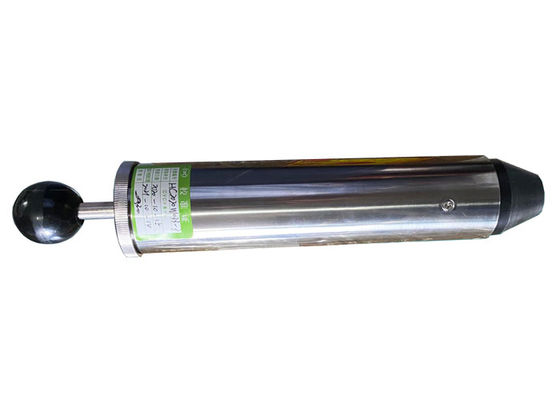

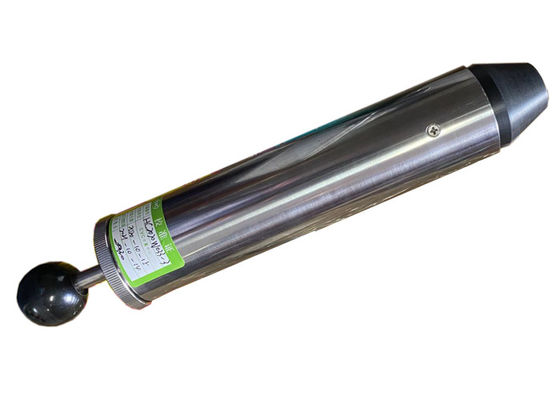

Maszyna do badania udarności Młotek sprężynowy z regulowaną 6-poziomową energią
Standard:
IEC 60068-2-75 Badania środowiskowe - Część 2-75: Testy - Test Eh: Testy młotkowe.
Funkcja:
Młotek sprężynowy składa się z trzech głównych części: korpusu, elementu uderzającego i systemu zwalniającego.
Korpus składa się z obudowy, prowadnicy elementu uderzeniowego, mechanizmu zwalniającego oraz wszystkich sztywno zamocowanych części.
Uderzający element składa się z łba młotka, trzonu młotka i pokrętła napinającego.Masa tego zestawu wynosi 250 g (200 g) dla ciężkości nieprzekraczających 1 J i 500 g dla 2 J (patrz Tabela 1 dla tolerancji).
Siła wyzwalająca uderzający element nie może przekraczać 1 0 N.
Konfiguracja trzonu młotka, łba młotka i środków do regulacji sprężyny młotka jest taka, że sprężyna młotka uwolniła całą zgromadzoną energię około 1 mm przed osiągnięciem przez czubek łba młotka płaszczyzny uderzenia.Przez ostatni milimetr swojej drogi, przed uderzeniem, uderzający element jest więc, oprócz tarcia, swobodnie poruszającą się masą, która ma tylko energię kinetyczną i nie ma zgromadzonej energii.Ponadto po końcówce
łeb młotka przeszedł przez płaszczyznę uderzenia, uderzający element może się swobodnie przemieszczać, bez przeszkadzania, na dalszej odległości od 8 mm do 1 2 mm.W załączniku E podano przykład aparatu badawczego.Maszyna do badania udarności
Podanie:
Plik Młot udarowy ze sprężynąsymuluje mechaniczne uderzenie w produkty elektroniczne i urządzenia elektryczne.Młot udarowy jest fabrycznie ustawiony na jeden określony poziom energii.Dostępny zakres energii wynosi od 0,14 dżula do 1 dżula.Ściśnięta sprężyna przyspiesza uderzanie elementu w badaną próbkę.Sprężyna jest zwalniana z mechanizmu blokującego poprzez dociśnięcie stożkowego końca młotka udarowego do badanego produktu.
Parametry:
Model | SH-6 Maszyna do badania udarności |
Energia uderzenia (J) | 0,14, 0,2, 0,35, 0,5, 0,7, 1 |
Masa elementu uderzeniowego | 250g ± 5g |
Masa całkowita | 1450 g ± 10 g |
Materiał | Stal nierdzewna, poliamid |
Według | IEC60068-2-75 |
