Opis normy (IEC60884-1, klauzula 23.4):

23.4 Niewymienialne wtyczki i przenośne gniazda wtykowe bez możliwości zmiany okablowania powinny być zaprojektowane w taki sposób, aby elastyczny kabel był chroniony przed nadmiernym zginaniem w miejscu wejścia do wyposażenia.
Osłony przewidziane w tym celu powinny być wykonane z materiału izolacyjnego i solidnie zamocowane.
UWAGA 1 Spiralne metalowe sprężyny, nieosłonięte lub pokryte materiałem izolacyjnym, nie powinny być używane jako elastyczne osłony kabli.
Zgodność jest sprawdzana poprzez inspekcję i próbę zginania wykonaną za pomocą urządzenia, jak pokazano na rysunku 21.
Badanie przeprowadza się na nowych próbkach.Tester gniazda wtykowego
Próbkę mocuje się do członu oscylacyjnego aparatu w taki sposób, że gdy znajduje się w połowie swojego ruchu, oś giętkiego kabla, w miejscu, w którym wchodzi on do próbki, jest pionowa i przechodzi przez oś oscylacji.
Próbki z płaskimi linkami montuje się tak, aby główna oś przekroju była równoległa do osi oscylacji.
Akcesoria mocuje się w aparacie badawczym w następujący sposób:
- wtyki: przy pinach;Tester gniazda wtykowego
- gniazdka przenośne: w odległości od 4 mm do 5 mm w kierunku przewodu elastycznego, od strony przyłącza;w czasie badania do przenośnego gniazda zasilającego należy włożyć wtyczkę testową o maksymalnych wymiarach.
Akcesoria są, przez zmianę odległości między częścią mocującą członu oscylacyjnego a osią oscylacji, ustawiane tak, że elastyczny kabel wykonuje minimalny ruch boczny, gdy człon oscylacyjny przyrządu badawczego jest przesuwany na całej swojej długości.
UWAGA 2 Aby mieć możliwość łatwego znalezienia na drodze eksperymentu pozycji montażowej przy minimalnym bocznym ruchu elastycznego kabla podczas testu, urządzenie zginające powinno być zbudowane w taki sposób, aby różne wsporniki dla akcesoriów zamontowanych na oscylującym członek można łatwo regulować.Tester gniazda wtykowego
UWAGA 3 Zalecane jest posiadanie urządzenia (na przykład szczeliny lub szpilki), aby sprawdzić, czy elastyczny kabel wykonuje minimalny ruch boczny.
Elastyczny kabel jest obciążony taką masą, że przyłożona siła jest
- 20 N dla akcesoriów z giętkimi przewodami o nominalnym polu przekroju poprzecznego powyżej 0,75 mm2;
- 10 N dla innych akcesoriów.
Przez przewody przepływa prąd równy prądowi znamionowemu akcesorium lub prąd następujący, w zależności od tego, który z nich jest niższy:
- 16 A dla akcesoriów z elastycznymi przewodami o nominalnej powierzchni przekroju poprzecznego większej niż 0,75 mm2;
- 10 A dla akcesoriów z elastycznymi przewodami o nominalnej powierzchni przekroju 0,75 mm2;
- 2,5 A dla akcesoriów z elastycznymi kablami o nominalnej powierzchni przekroju poprzecznego poniżej 0,75 mm2.
Napięcie między przewodami jest równe napięciu znamionowemu próbki.
Element oscylacyjny jest przesuwany pod kątem 90 ° (45 ° po każdej stronie pionu), przy liczbie zgięć wynoszącej 10 000, a szybkości zginania 60 / min.
UWAGA 4 Zgięcie to jeden ruch, do tyłu lub do przodu.
Próbki z elastycznymi kablami o przekroju okrągłym są obracane o 90 ° w elemencie oscylacyjnym po 5 000 zgięć;próbki z płaskimi, elastycznymi kablami są zginane tylko w kierunku prostopadłym do płaszczyzny zawierającej osie przewodników.
Podczas próby zginania musi być
- brak przerywania prądu,
- brak zwarcia między przewodami.
UWAGA 5 Zwarcie między żyłami kabla elastycznego jest
uważa się za występujące, gdy prąd osiągnie a
wartość równa dwukrotności prądu testowego akcesorium.
Po próbie osłona, jeśli występuje, nie powinna oddzielić się od korpusu, a izolacja kabla elastycznego nie może wykazywać oznak przetarcia lub zużycia;pęknięte żyły przewodów nie powinny przebijać izolacji tak daleko, aby stały się dostępne.

Wprowadzenie produktów:

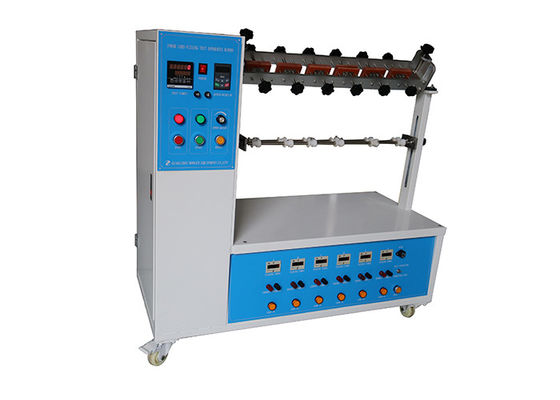

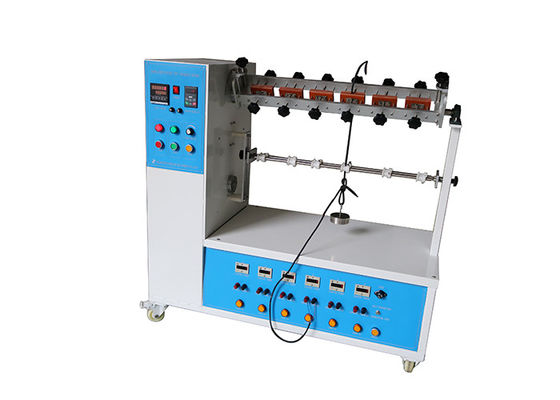

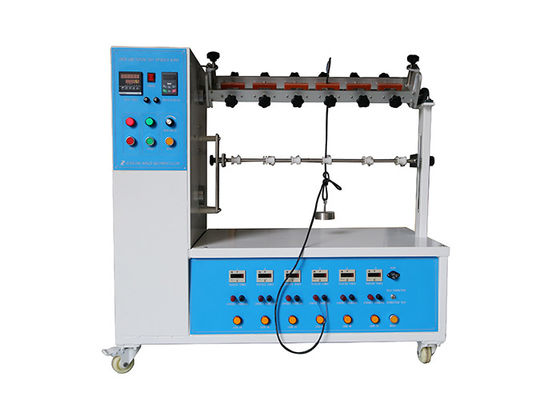

Urządzenie do badania elastyczności przewodu wtykowego zostało zaprojektowane i wyprodukowane zgodnie ze standardowymi wymaganiami normy IEC 60884-1, rysunek 21, która jest używana do przeprowadzania testu zginania przewodu zasilającego w przypadku wtyczek, urządzeń i podobnych urządzeń elektrycznych (elektronarzędzia), których nie można zmieniać.

Urządzenie może mieć zaprogramowane czasy testów (do 999999), może przeprowadzić test i automatycznie obliczyć liczbę testów.Gdy czasy testu osiągną ustawioną wartość, system wyłączy się automatycznie i zabrzmi sygnał zakończenia.Po podłączeniu aparatu testowego do zewnętrznego obciążenia można go użyć do przeprowadzenia testu z obciążeniem.Tester gniazda wtykowego

Standard: IEC 60884-1 2013, klauzula 23.4 i rysunek 21, UL817, VDE0620

Podanie: To urządzenie służy do testowania właściwości zginania niewymienialnych wtyczek (zacisków) i przenośnych gniazdek bez możliwości zmiany okablowania, sprawdzania wytrzymałości zmęczeniowej kabla zasilającego i płaszcza.

Próbka badana: Wtyczki bez możliwości zmiany okablowania i przenośne gniazda wtykowe bez możliwości zmiany okablowania

Funkcja: Silnik zmniejszający prędkość steruje strukturą przesuwnego bloku korby, aby wykonywać ruch posuwisto-zwrotny, lewy i prawy kąt zginania są regulowane za pomocą skali ręcznej, a model ekranu dotykowego z automatyczną regulacją kąta można dostosować.

Tester wyłączy się automatycznie po zakończeniu ustawionych czasów testu.

Parametry:

1. Zasilanie: AC220V 50 Hz
2. Kąt zginania: Kąt obrotu w każdą stronę o 45 °, 60 ° lub 90 °.Nastawny
3. Szybkość zginania: 10 ~ 60 obr / min (konwersja częstotliwości), domyślnie 60 razy / min
4. Wagi: 20N, 10N.6 sztuk (ciężary UL 113g i 284g można dostosować)
5. Stacja testowa: 6 stacji, z 6 zestawami zacisków
6. Czasy testu: jeden licznik ogólny, 6 liczników indywidualnych.0 ~ 999999 ustawienie wstępne
7. Teoria mechaniczna: blok korbowy przekładni redukcyjnej jest napędzany silnikiem elektrycznym w celu wykonania ruchu posuwisto-zwrotnego.
8. Wskaźnik zerwania przewodu: Φ25 czerwona lampka sygnalizacyjna
