Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HongCe |
Orzecznictwo: | Calibration Certificate (cost additional) |
Numer modelu: | HT-U03 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiatable |
Szczegóły pakowania: | Aluminiowe pudełko |
Czas dostawy: | 3 dni |
Zasady płatności: | T / T |
Możliwość Supply: | 100 ZESTAWÓW miesięcznie |
Nazwa produktu: | Sonda do drutu pokrytego folią | Gwarancja: | 1 rok |
---|---|---|---|
Standard: | UL398, UL507, UL1278 i itp. | Próbka badana: | Transformatory i induktory |
Funkcja: | Nylonowy uchwyt + sonda | Materiał: | Stal nierdzewna |
Długość: | 101,6 mm | Średnica: | 19,1 mm |
High Light: | Sonda palcowa UL 1278,sonda palcowa z powlekanym drutem,palcowa sonda testowa o długości 101 |
UL1278 UL507 Sonda do drutu powlekanego 19,1 mm w celu sprawdzenia dostępności części pod napięciem
Opis w klauzuli UL1278 8.1~8.5:
8 Dostępność części pod napięciem
8.1 Część elektryczna grzałki powinna być tak umieszczona lub obudowana, aby zapewnić ochronę przed niezamierzonym kontaktem z nieizolowanymi częściami pod napięciem, z tym wyjątkiem, że wymaganie to nie dotyczy widocznie żarzącego się elementu z otwartym przewodem i połączeń bezpośrednio przylegających do elementu.Patrz 3.1 , 8.2, 32.7 i 32.1 4. Izolowane nasadki szczotek silnika nie wymagają dodatkowych obudów.
8.2 Wymaganie podane w 8.1 nie ma zastosowania do osłony izolowanego, pokrytego metalem elementu w grzałce posiadającej możliwość uziemienia obudowy, chociaż taka osłona jest uważana za nieosłoniętą część pod napięciem podczas pomiaru odstępów.
8.3 Przy ustalaniu, czy otwór w obudowie jest dopuszczalny, należy wziąć pod uwagę:
a) Bliskość nieizolowanych części pod napięciem (określona przez zastosowanie 8.1, 8.2, 8.4, 8.5 i 8.1 5 oraz
b) Możliwość emisji płonącej izolacji, stopionego metalu i podobnych materiałów przez otwór (określona przez zastosowanie 7.3 – 7.6.)Testuj sondę palcową
8.4 Aby zmniejszyć prawdopodobieństwo niezamierzonego kontaktu, który może wiązać się z ryzykiem porażenia prądem przez nieizolowaną część pod napięciem lub przewód pokryty folią, otwór w obudowie musi być zgodny z (a) lub (b).
a) W przypadku otworu, który ma mniejszy wymiar (patrz 8.8) mniejszy niż 1 cal (25,4 mm), taka część lub przewód nie mogą stykać się z sondą pokazaną na rysunku 8.3.
b) W przypadku otworu, który ma mniejszy wymiar 1 cala lub więcej, taka część lub przewód powinny być oddalone od otworu, jak określono w tabeli 8.1.Testuj sondę palcową
Wyjątek: Integralna obudowa silnika nie musi spełniać tych wymagań, jeśli spełnia wymagania podane w 8.5.
8.5 W odniesieniu do części lub przewodu, jak wspomniano w 8.4, w integralnej obudowie silnika, jak wspomniano w wyjątku w 8.4:
a) Otwór, który ma mniejszy wymiar (patrz 8.8) mniejszy niż 3/4 cala (1 9,1 mm) jest dopuszczalny, jeżeli:
1) Drut powlekany nie może mieć kontaktu z sondą pokazaną na rysunku 8.2;
2) W bezpośrednio dostępnym silniku (patrz 8.9), nieizolowana część pod napięciem nie może się zetknąć z sondą pokazaną na rysunku 8.4;lub
3) W pośrednio dostępnym silniku (patrz 8.9), nieizolowana część pod napięciem nie może się zetknąć z sondą pokazaną na rysunku 8.1.
b) Otwór o mniejszym wymiarze 3/4 cala (15,1 mm) lub więcej jest dopuszczalny, jeśli część lub przewód są oddalone od otworu zgodnie z Tabelą 8.1.Testuj sondę palcową
Standard:UL398 Rys. 8.2(PA170B),UL507(PA170D),UL749 Rys. 2,UL982 Rys. 58.6 i UL1278 Rys. 8.2(PA140A).
Podanie:Służy do testowania linii powlekania emalii (tj. transformatorów i cewek indukcyjnych).
Próbka badana:Transformatory i cewki indukcyjne.
Funkcja:Rękojeść nylonowa + sonda, jest wykonana zgodnie ze standardowym rysunkiem.Testuj sondę palcową
Parametry:
Długość | 4'' (101,6 mm) |
RAD. | 1/4''(6.4mm) |
DIA.1 | 1/2''(12,7mm) |
DIA.2 | 3/4'' (19,1 mm) |

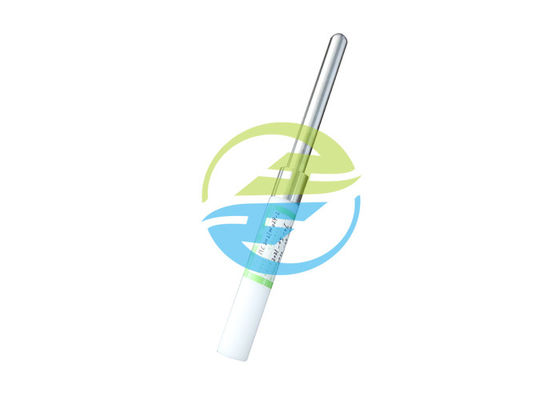

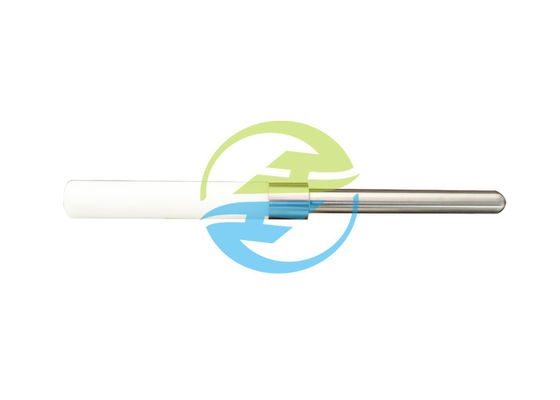

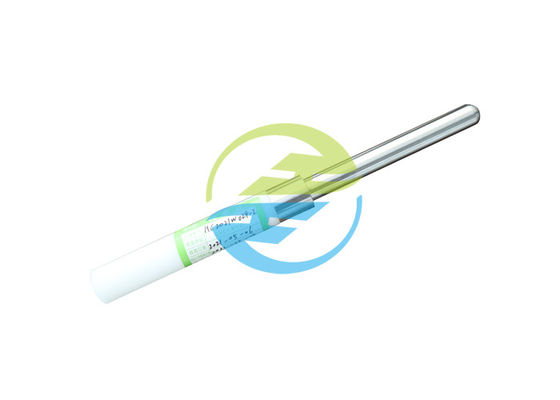

Zdjęcie w celach informacyjnych:
