| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HongCe |
| Orzecznictwo: | Calibration certificate(cost additional) |
| Numer modelu: | LT-3 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | Sklejka |
| Czas dostawy: | 30 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 10 zestawów miesięcznie |
| Standard: | IEC 60112, IEC60695 itp. | Nazwa produktu: | Tester śledzenia wycieków |
|---|---|---|---|
| Tryb pracy sterowania: | Sterowanie elektryczne lub sterowanie PLC | Rozstaw elektrod: | 4±0,1mm |
| Ciśnienie elektrody: | 1±0,05 N | Testowanie napięcia: | Regulowany 0-600 V |
| Opóźnienie kapania: | 0,2s | Rozmiar kroplówki: | 45 ~ 50 kropli / cm3 |
| High Light: | Sprzęt do testowania palności IEC 60112,sprzęt do testowania palności PTI,sprzęt do testowania palności CTI |
||

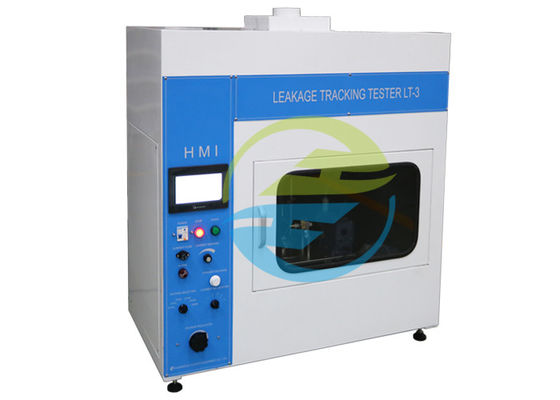

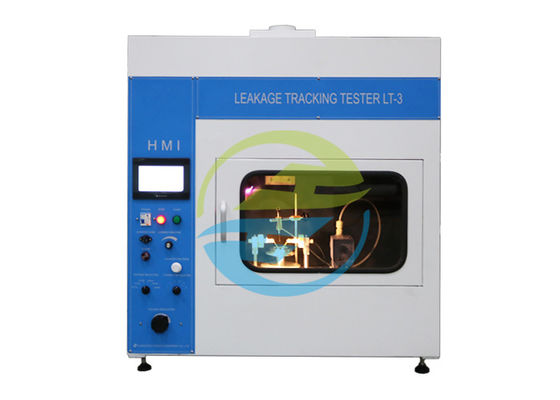

IEC60112 Sprzęt do badania palności Oznaczanie CTI i PTI
Standard:
IEC60112-2009 Metoda określania dowodu i porównawczych wskaźników śledzenia stałych materiałów izolacyjnych.
Określa metodę badania do wyznaczania próbnych i porównawczych wskaźników śledzenia stałych materiałów izolacyjnych na elementach pobranych z części wyposażenia i na płytkach materiału przy użyciu napięć przemiennych.Sprzęt do testowania palności
Wskaźnik śledzenia dowodu (PTI)
Jeżeli w normach IEC dotyczących specyfikacji materiałów lub wyposażenia elektrycznego lub w innych normach wymagany jest tylko test sprawdzający, należy przeprowadzić 50 testów upadkowych zgodnie z Rozdziałem 8, ale przy pojedynczym określonym napięciu.Wymagana liczba próbek powinna wytrzymać okres badania do co najmniej 25 s po upadku pięćdziesiątej kropli bez uszkodzenia śledzenia i bez trwałego płomienia.
Działanie urządzenia nadprądowego za pomocą łuków powietrznych nie stanowi awarii śledzenia.
Napięcie probiercze powinno być całkowitą wielokrotnością 25 V.
Porównawczy indeks śledzenia (CTI)
Wyznaczenie porównawczego wskaźnika śledzenia wymaga określenia maksymalnego napięcia, przy którym pięć próbek wytrzymuje bezawaryjnie okres badania na 50 upadków oraz czy przy napięciu o 25 V niższym od maksymalnej wartości 50 upadków próbka wytrzymuje 100 upadków.Jeśli tak nie jest, należy określić maksymalne napięcie wytrzymywane przy spadku 100.
Parametr:
| Model | LT-2(0,5m³) | LT-3 (0,5m³) (ekran dotykowy) |
| Napięcie robocze | 220V/50Hz, 1KVA | 220V/50Hz, 1KVA |
| Tryb pracy sterowania | Sterowanie elektryczne, obsługa przycisków | Sterowanie PLC, 7-calowy kolorowy ekran dotykowy, z pilotem na podczerwień |
| Napięcie testowe | Regulacja 0-600V, precyzja 1,5% | |
| Urządzenie do pomiaru czasu | 9999X0,1S.Sprzęt do testowania palności | |
| Elektrody | Materiał: elektroda platynowa i mosiężny korbowód | |
| Dwie elektrody mają prostokątny przekrój (5 ± 0,1 ) mm × (2 ± 0,1 ) mm, z jednym końcem o krawędzi dłuta o kącie 30° ± 2° (patrz rysunek 1 ).Ostrą krawędź należy usunąć, aby uzyskać w przybliżeniu płaską powierzchnię o szerokości od 0,01 mm do 0,1 mm | ||
| Względna pozycja elektrody | Uwzględniony kąt: 60 ± 5 °, odległość wynosi 4 ± 0,1 mm | |
| Ciśnienie elektrody | 1,00N±0,05N | 1,00N ± 0,05N, ekran dotykowy |
| Kapiąca ciecz | Interwał czasu upuszczania cieczy: 30 ± 5 S, wyświetlacz cyfrowy, można ustawić; | |
| Wysokość: 35±5mm | ||
| Liczba kropli: 0-9999 razy, może być ustawiona, wielkość kapiącej cieczy jest kontrolowana przez importowaną mikropompę w granicach 50 ~ 45 kropli / cm³ | ||
| Rozwiązania testowe | Roztwór A: 0,1%NH4Cl, 3,95±0,05Ωm, Roztwór B: 0,1%NH4Cl + 0,5±0,002% dibutylonaftalenosulfonian sodu, 1,98±0,05Ωm | |
| Obwód opóźnienia czasowego | 2±0,1S (przy prądzie 0,5A lub większym) | |
| Spadek ciśnienia zwarciowego | 1±0,1A 1%, spadek ciśnienia 8% MAX | |
| Prędkość wiatru | 0,2m/s. | |
| Wymagania środowiskowe | 0 ~ 40 ℃, wilgotność względna ≤ 80%, w miejscu braku widocznych wibracji i korozyjnego gazu | |
| Wymiary i waga | szer.=1100×550×1200 mm, 130kg | szer.=1100×550×1200 mm, 130kg |
Mamy inneSprzęt do testowania palnościDo dyspozycji.Aparat do badania płomienia igłowego w normie IEC 60695-11-5, aparat do badania płomienia poziomo-pionowego w normach IEC 60695-11-3 i IEC 60695-11-4, aparat do badania rozżarzonego drutu w normie IEC60695-2-10, IEC60695-2- 11, IEC60695-2-12 i IEC60695-2-13 itd. Proszę odnieść się doLista wyposażenia testowego dla wyposażenia do badania paln...dla naszej pełnej listy wyposażeniasprzęt do badania palności.
