Zgodny ze standardem: | IEC60695-2-20, GB4943 | Odległość uchwytu wyżarzania: | 250 mm |
---|---|---|---|
Cewka grzewcza: | ф0.5mm, Ni80/Cr20 | Odporność na zimno: | 5,28Ω / m |
High Light: | Sprzęt do testowania palności IEC 60695,sprzęt do testowania palności 250 mm |

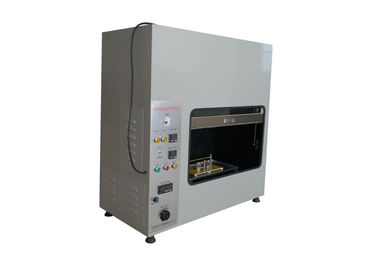

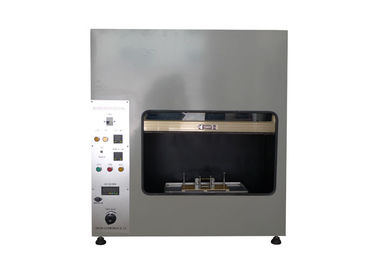

Sprzęt laboratoryjny IEC60695 Hot Wire Tester zapłonu, sprzęt testowy HWI
Informacje o produkcie :
Ten tester jest zgodny ze standardowym wymaganiem normy IEC60695-2-20. Nadaje się do produktów elektrycznych i elektronicznych, materiałów do urządzeń domowych do przeprowadzenia testu niebezpiecznego zapłonu. Symuluje źródło ciepła lub źródło zapłonu, symulując element jarzeniowy i odporność na przeciążenie, które mogą powodować krótkotrwałe obciążenie termiczne.

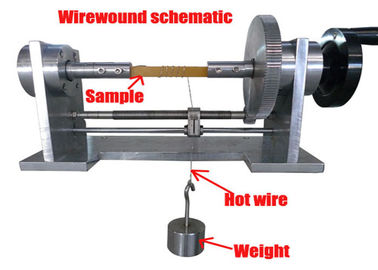

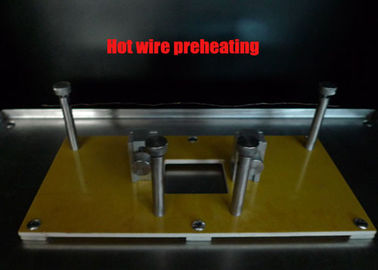

Test zapłonu cewki drutowej przyjmuje określony rozmiar (ф0,5mm długości: 250mm) i określony materiał (Ni80 / Cr20) taśmy grzejnej, która jest wstępnie wyżarzona z wymaganą mocą grzewczą (0,26W / mm) i czasem (8s ~ 12s ). Następnie należy nałożyć pasek grzejny na próbkę przez 5 cykli zgodnie z pewnym naprężeniem owijającym drut (5,4N) i określoną odległością owijania drutem (6,35 mm). Następnie należy pobrać próbkę z owijającą taśmą grzejną, aby przetestować ją do 120 sekund pod wymaganą mocą grzewczą (0,26 W / mm), aby użytkownicy mogli ocenić ryzyko pożaru w zależności od tego, czy próbka zapali się, czy też czas zapalenia.
Parametry techniczne:
Model parametru | HWI-1 |
jest zgodny ze standardem | IEC60695-2-20, GB4943 |
Cewka grzewcza | ф0,5mm, Ni80 / Cr20, długość: 250mm ± 5mm, opór zimny 5,28 Ω / m |
Odległość między uchwytami | 250 mm |
Odległość i wysokość uchwytu próbki | 70 mm, wysokość: 60 mm (odległość między powierzchnią uchwytu a powierzchnią płytki złącza) |
Naprężenie owijające drut i jego odległość | 5,4N ± 0,05N, 6,3 mm ± 0,2 mm (w zakresie 31,5 mm ± 0,5 mm, cykl 5 cewek, standard krajowy to 6 mm) |
Czas wyżarzania i moc | 8 s ~ 12 s (cyfrowy wyświetlacz 1 999.9s może być ustawiony), 0,26 W / mm ± 4% (cyfrowy wyświetlacz jest regulowany) |
Testowanie czasu i mocy | 120s (cyfrowy wyświetlacz 1s ~ 999.9s może być ustawiony fabrycznie), 0,26 W / mm ± 4% (cyfrowy wyświetlacz jest regulowany) |
Wielkość próbki | L × W × H: (125 ± 5 mm) × (13,0 ± 0,5 mm) × (0,75 + 0,075 0 mm, 1,5 + 0,15 0 mm, 3 + 0,3 0 mm) [norma krajowa wynosi 0,75 ± 0,1 mm, 1,5 ± 0,1 mm, 3 ± 0,2 mm] |
Pojemność komory spalania | Większa niż 0,5 kostki (można zamówić kostkę 0,75, 1 kostka) |
Zasilacz | AC 220 V ± 10%, 50 Hz; 110 V, 60 Hz |
Test gorącego drutu jest testem odporności na ogień dla materiałów obudów i części dekoracyjnych. Próbkę kładzie się na określonej podstawie, a drut z elementem zwija się wokół badanego materiału
Specyfikacja techniczna
Próbka testowa pochodzi z prądu stałego
Element Wire 80% niklu i 20% chromu - 3 szpule w zestawie
Zużycie energii 0,26 W / mm - oznacza prąd o wartości 7 A, który przechodzi przez przewód elementu
Cyfrowy amperomierz i woltomierz
Terminal do podłączenia drutu elementu
