Szczegóły Produktu:
Zapłata:
|
standardowe: | IEC60320-1 rysunek 19 | Elastyczna wysokość gięcia kabla: | 40 ± 2 mm, regulowany. |
---|---|---|---|
Zasięg ciągnięcia: | 0–100 N. | Certyfikat kalibracji: | Z logo CNAS |
High Light: | mechanical switch tester,switch life tester |

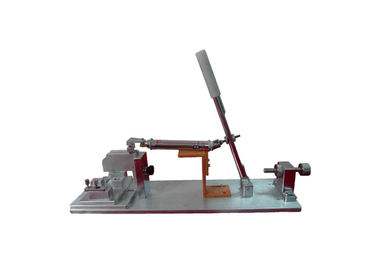

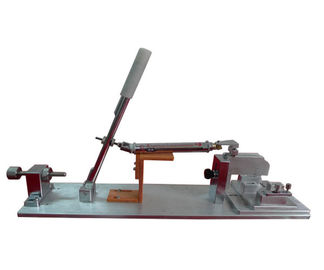

Urządzenie do badania ciągnięcia bocznego sprzęgu
Informacje o produkcie:
To urządzenie jest zgodne z wymaganiami normy IEC60320-1, rysunek 19 do projektowania. Służy do testowania wycofywania wlotu urządzenia w warunkach złącza z użyciem siły, dlatego należy sprawdzić wytrzymałość mechaniczną złącza.
Parametry techniczne:
1, Elastyczna wysokość gięcia kabla: 40 ± 2 mm, regulowana.
2, Zakres wyciągania: 0-100 N.
3, Pull way: Ręczna obsługa, 50 razy w jednym kierunku, a następnie 50 razy w przeciwnym kierunku.
4, Wybór przewodu i odpowiedni test boczny ściąga tabelę wartości
Tabela 7 - Wartości zastosowanych bocznych ciągnięć
Prąd znamionowy złącza ZA | Ciągnąć N |
2.5 | 6 |
6 | 35 |
10 | 35 |
16 | 50 |
Korzystanie z metody:

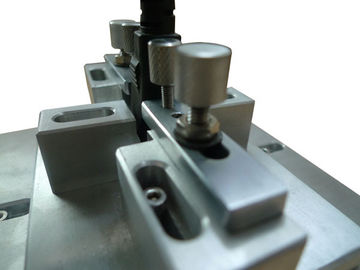

1. Wybierz odpowiednie gniazdo wejściowe aparatu zgodnie z wymaganym testem złącza, aby zainstalować i dokręcić.
2. Włóż wtyczkę do gniazda wejściowego urządzenia, możesz odpowiednio ustawić blok nastawczy dla innych specjalnych złączy.

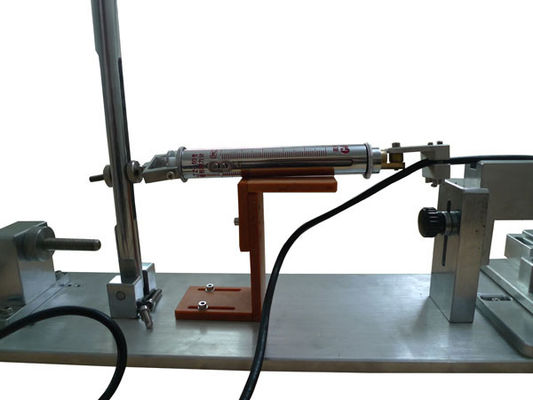

3. Z końcem wagi sprężyny, aby zablokować miękki kabel złącza, płasko na bakelitowym bloku podtrzymującym.
4. Aby pociągnąć złącze do wymaganej siły testowania, a położenie można regulować.
5. Normalny test, po wyciągnięciu 50 razy, obróć złącze i gniazdo wejściowe urządzenia o 180 °, a następnie pociągnij 50 razy. Nie trzeba zwolnić końca balansu sprężyny, a następnie odpowiedniego obrotu.
Po teście, czy przystąpienie do testu kontrolnego zgodnie ze złączem jest uszkodzone, czy nie.
Uwaga:
1. Upewnij się, że terminal jest zaciśnięty i zwracaj uwagę na bezpieczeństwo podczas testowania;
2. Gdy waga nie jest używana, powinna być utrzymana w stanie luźnym;
3. Aparatura powinna być sucha, pyłoszczelna, należy zwrócić uwagę na konserwację sprzętu po zakończeniu testu.
