20N / 30N / 50N Moduł testera gniazda wtykowego IEC 60884-1 Rys. 30

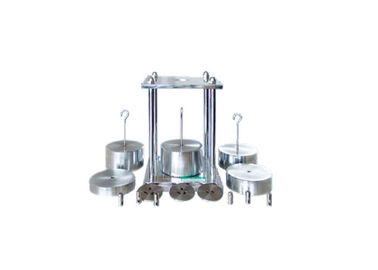

Aparat do weryfikacji zamocowania pinów w korpusie wtyczki

Szczegóły Produktu:

To urządzenie jest zgodne z normą IEC 60884-1 Rys. 30. Służy do testowania twardości wtyczki i bolca wtyczki. Wtyczka jest umieszczona na sztywnej stalowej płycie wyposażonej w otwory odpowiednie dla sworzni wtyczki. Odległość między środkami otworów powinna być taka sama, jak odległości między środkami okręgu opisanego wokół pola przekroju każdego sworznia w standardowym arkuszu zatyczki.
Każdy otwór powinien mieć średnicę równą okręgowi ograniczonemu wokół pola przekroju sworznia plus (6 ± 0,5) mm.
Korek jest umieszczony na stalowej płycie w taki sposób, że środki okręgów otaczających kołki pokrywają się ze środkami otworów.
Ciągnięcie P równe maksymalnej sile wyciągającej podanej w tabeli 16 przykłada się bez szarpnięć przez 1 minutę na każdym sworzniu kolejno w kierunku wzdłużnej osi sworznia.
Pociągnięcie jest stosowane w szafce grzewczej w temperaturze (70 ± 2) ° C, 1 godzinę po umieszczeniu wtyczki w szafce grzewczej.
Po badaniu wtyczka może ostygnąć do temperatury otoczenia i należy sprawdzić, czy żaden trzpień nie został przesunięty w korpusie wtyczki o więcej niż 1 mm.

Parametry techniczne:

Liczba stacji testowych: 1
Waga: 50 N * 1, 20 N * 2, 30 N * 1, 4 N * 1
Standardowe skarpety: BS skarpety * 1, USA skarpety * 1
Zgodny z normą: IEC 60884-1 Rys. 30, VDE0620, BS1363
