IEC 60884-1 2013 Klauzula 24.4 Maszyna do testowania wytrzymałości na rozciąganie w niskiej temperaturze
Informacje o produkcie:

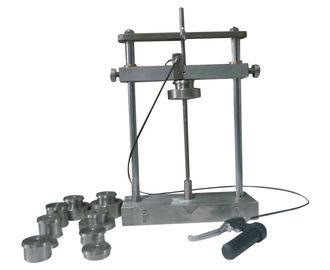

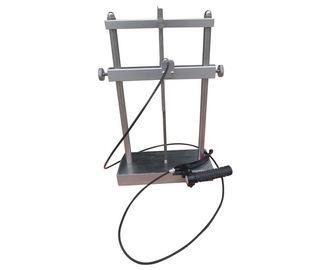

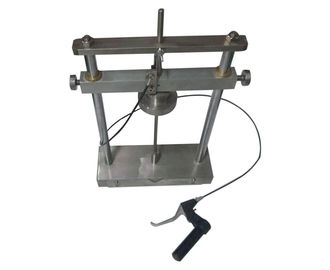

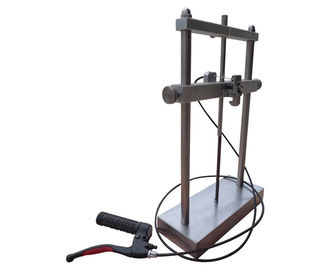

Aparatura HT do badania udarności w niskiej temperaturze potwierdza normę IEC60884 rysunek 27 i rysunek 42. Pierwszy z nich nadaje się do badania udarności drutu, podczas gdy drugi jest stosowany do badania uderzenia wtyczki, gniazdka, przełącznika, drutu i Przewód elektryczny.
Standard: IEC 60884-1 2013, klauzula 24.4, 30.4, rysunek 27 i 42, IEC60811-1-4, VDE0620 itd.
Zastosowanie: To urządzenie służy do sprawdzania odporności na uderzenia w niskiej temperaturze akcesoriów elektrycznych, a także przewodów i kabli.
Próbka testowa: akcesoria elektryczne, skrzynki montażowe typu powierzchniowego, dławnice, pokrywy, przewody i kable itp.
Cecha: To urządzenie powinno być używane w komorze o niskiej temperaturze, urządzenie powinno być umieszczone na podkładce gumowej z gąbki o grubości około 40 mm i powinno być umieszczone w komorze o niskiej temperaturze przed i podczas testu.
Parametry techniczne:
| Model | Urządzenie do badania udarności H926 | Urządzenie do badania udarności H926A |
| Stacja | Pojedyncza stacja | Trzy stacje |
| Masa młota udarowego (g) | 1000 ± 2 i 100 ± 1 | 100, 200, 300, 400, 500, 600, 750, 1000, 1250, 1500 (patrz tabela 1 i 2) |
| Wysokość uderzenia (mm) | 100 | 100 |
| Stalowy element pośredni | Φ20, dolny koniec zaokrąglony R300, 100g | Φ20, dolny koniec zaokrąglony R300, 100g |
| Standard | IEC60884-1 24.4 Rysunek 27 IEC60884-1 30.4 Rysunek 42 | IEC60811-1-4 |
| Operacja | Ręczne, mechaniczne zwolnienie | Ręczne, mechaniczne zwolnienie |
Tabela 1 Dla kabli mocy do instalacji stacjonarnej masa młotka do badania próbek powinna być taka, jak podano w poniższej tabeli:
| Całkowita średnica (mm) | Masa młota (g) | |
| Powyżej | Do i włącznie | |
| - | 4.0 | 100 |
| 4.0 | 6.0 | 200 |
| 6.0 | 9.0 | 300 |
| 9.0 | 12.5 | 400 |
| 12.5 | 20,0 | 500 |
| 20,0 | 30,0 | 750 |
| 30,0 | 50,0 | 1000 |
| 50,0 | 75,0 | 1250 |
| 75,0 | - | 1500 |
Tabela 2 W przypadku elastycznych kabli i przewodów oraz kabli telekomunikacyjnych masa młotka do badania próbki jest następująca:
| Całkowita średnica (mm) | Masa młota (g) | |
| Powyżej | Do i włącznie | |
| Do płaskich przewodów | 100 | |
| - | 6.0 | 100 |
| 6.0 | 10,0 | 200 |
| 10,0 | 15,0 | 300 |
| 15,0 | 25,0 | 400 |
| 25,0 | 35,0 | 500 |
| 35,0 | - | 600 |
