IEC60884-1 Punkt 24.19 Rysunek 38 Maszyna do testowania kompresji oporności na ciepło

Urządzenia do testowania wytrzymałości na wysokie opory cieplne z IEC60884-1 Rysunek 38

Szczegóły Produktu:

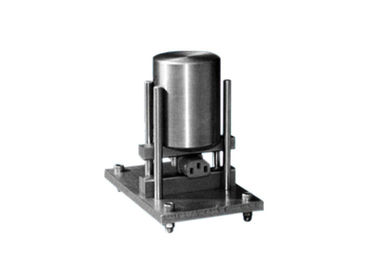

To urządzenie potwierdza standardowy wymóg normy IEC60884-1 rysunek 38. Służy do testowania odpornych na ciśnienie właściwości osprzętu elektrycznego i puszki montażowej w warunkach ogrzewania. Ten sprzęt testowy powinien zostać użyty razem ze skrzynką grzejną.

To urządzenie składa się z dwóch stalowych szczęk o cylindrycznej powierzchni o promieniu 25 mm, szerokości 15 mm i długości 50 mm. Długość 50 mm może zostać zwiększona w zależności od rozmiaru testowanego akcesorium. Rogi są zaokrąglone o promieniu 2,5 mm. Próbka jest zaciśnięta między szczękami w taki sposób, że dociskają ją w obszarze, w którym jest ona chwytana w normalnym użyciu, środkowa linia szczęk zbiega się jak najbliżej środka tego obszaru. Siła wywierana przez szczęki wynosi 20 N. Badanie przeprowadza się w szafce grzewczej w temperaturze (80 ± 2) ° C.

1. Waga: 20N (łącznie z ruchomymi płytkami dociskowymi)

2. Wielkość płyty dociskowej: długość: 50 mm, szerokość: 15 mm, powierzchnia cylindryczna: promień wynosi 25 mm, rogi są zaokrąglone o promieniu 2,5 mm.

3. Wewnętrzna odległość prowadnic: 50 mm × 15,4 mm

4. Materiał: stal nierdzewna 304

Metoda badania:

1. Przed pierwszym użyciem użytkownik powinien zapoznać się z odpowiednimi normami dla bardziej skutecznego i prawidłowego korzystania z aparatury badawczej i dokończenia testu.

2. Zgodnie ze standardowymi wymaganiami dotyczącymi wstępnej obróbki próbek przed użyciem.

3. Płytkę dociskową (małą) umieszcza się pomiędzy prowadnicami (wąską stroną), cylindryczną powierzchnią skierowaną ku górze, próbkę umieszcza się poziomo na płycie dociskowej, następnie umieszcza się płytkę dociskową (dużą) na próbce, a cylindryczna powierzchnia jest skierowana w dół , w końcu położyć ciężar na płycie dociskowej (duże), czas testu wynosi 1 godzinę.

Uwaga:

Próbka jest zaciśnięta pomiędzy płytkami dociskowymi w taki sposób, że dociskają ją w tym obszarze, gdzie jest ona chwytana podczas normalnego użytkowania, środkowa linia płytek zbiega się jak najbliżej środka tego obszaru.
