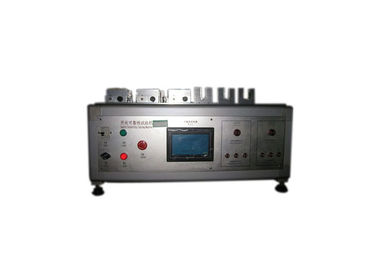

Przełącznik liniowy i tester przełączników obrotowych Plug Socket Tester, Płyta uszczelniająca ze stali nierdzewnej
Przegląd produktów:

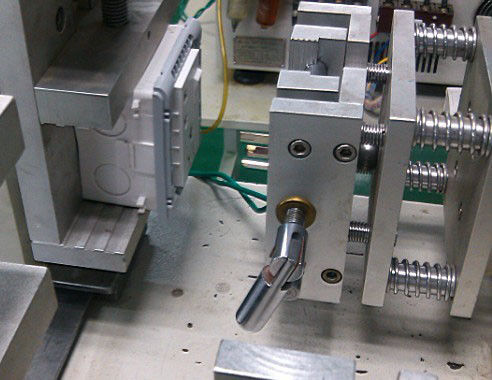

To urządzenie jest zgodne ze standardowymi warunkami 20, 21 w normie IEC884-1 (rysunek 16) i IEC60669-1 oraz w normie IEC61058-1. Jest on używany do testu włączenia i normalnego testu żywotności Przełączników dla instalacji domowych i podobnych instalacji elektrycznych stałych. Poza tym, jest on również stosowany w próbie złamania objętości wtyku i gniazda oraz mechanicznego działania normalnej żywotności. Celem testowania jest sprawdzenie, czy przełączniki lub wtyczki i gniazda mogą wytrzymać uszkodzenia mechaniczne lub awarię elektryczną podczas normalnej pracy. Niezależnie od tego, czy występuje adhezja kontaktowa czy też zjawisko stania się (off) stacji przez długi czas, co jest kryterium uznania próbki za szkody, czy nie.
Urządzenie jest przystosowane do prądu znamionowego niższego niż 32A, przełącznika, przełącznika wahacza, przełączników typu push-pull i przełączników pokrętła. Może być również używany do testu obciążenia po podłączeniu do skrzyni ładunkowej.

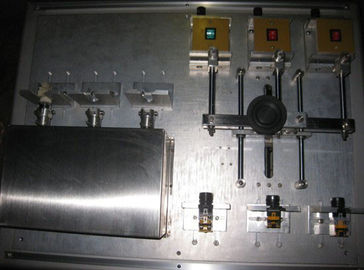

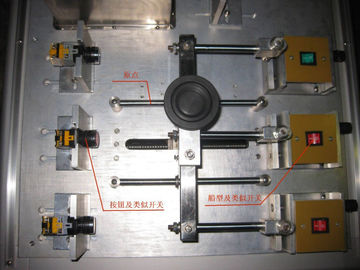

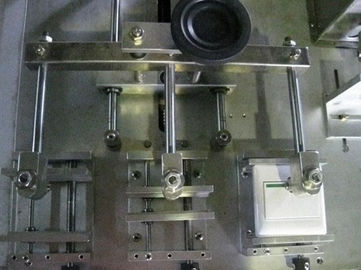

Urządzenie jest wykonane ze stopu aluminium, płyty uszczelniającej ze stali nierdzewnej, napędzanej silnikiem serwo i śrubą kulkową, 7-calowego, wielokolorowego ekranu dotykowego i ustawia parametry testu, sterowanie PLC. Można wyregulować czasy testowania, czas łączenia, szybkość testowania i kąt obrotu. Przy obecnym wyświetleniu urządzenie może wyświetlić aktualną próbkę. Istnieje sześć stanowisk pracy. Trzy są przeznaczone do testu przełączników liniowych lub testu wtyczki i gniazda, a trzy dla testu łączników obrotowych. Po włączeniu lub wyłączeniu przełącznika z powodu przyczepności lub awarii może to spowodować alarm i zapisać liczbę eksperymentów. Po wystąpieniu alarmu test zostaje zatrzymany automatycznie.
Dane techniczne :
1 | Zasilacz | AC220V ± 10% / 50Hz | Uwaga |
2 | Stacja robocza | 6 stacji, trzy dla przełącznika liniowego i trzy dla przełącznika obrotowego | |
3 | Interfejs operacyjny | 7-calowy kolorowy ekran dotykowy | |
4 | Rodzaj napędu | Silnik Servo + wkręt kulkowy | |
5 | System kontroli | Sterownik PLC | |
6 | Czasy testowania | 0 ~ 999999, może być zaprogramowana. | |
7 | Czas łączenia | 0 ~ 99.9s, może być zaprogramowana. | |
8 | Czas zamknięcia | 0 ~ 99.9s, może być zaprogramowana. | |
9 | Zakres testowania | Liniowa: -40 ~ 110 mm, może być zaprogramowana. Rotary: 0 ~ 360 °, może być zaprogramowana. | |
10 | Prędkość testowania | Liniowa: 0 ~ 100mm / s, może być zaprogramowana. Rotary: 0 ~ 90 ° / s, może być zaprogramowana. | |
11 | Ciśnienie atmosferyczne | 80 ~ 106 tys | |
12 | Temperatura otoczenia | 5 ~ 40 ° C | |
13 | Względna wilgotność | (20 ~ 90)% RH | |
14 | Korzystanie z miejsca | Bez gwałtownego drżenia Bez zakłóceń elektromagnetycznych i kurzu. Brak wybuchowego lub żrącego gazu. Dobre rozpraszanie ciepła | |
15 | Rozmiar i waga | L * W * H = 880 * 730 * 520 mm, 120 kg |
