Szczegóły Produktu:
Zapłata:
|
standardowe: | IEC60335-1: 25.15 | Moment obrotowy: | 0,01 S ~ 99 godzin 99 minut |
---|---|---|---|
Czasy napięcia: | 0 ~ 9999 | Częstotliwość napięcia: | 1 razy / s |
High Light: | power cable tester,electric wire tester |

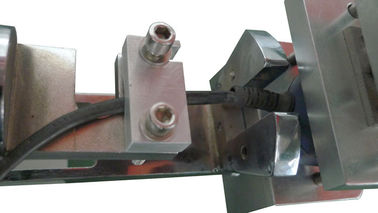

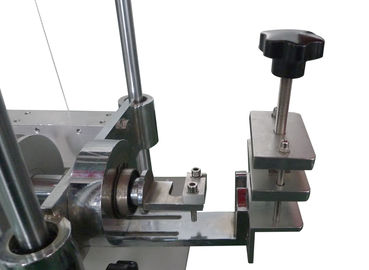

Metaliczny kabel zasilający tester momentu obrotowego Kabel elektryczny Urządzenie do testowania skrętu
Informacje o produkcie:
Urządzenie testujące napięcie i moment obrotowy kabla zasilającego zostało zaprojektowane i wyprodukowane zgodnie z normą IEC60335-1: 25.15.
Urządzenie badawcze jest stosowane głównie do badania naprężeń i momentu obrotowego kabli zasilających na terminalu dwóch prób urządzeń, które są przy użyciu przewodu zasilającego, oraz przewidywanego, elastycznego przewodu stałego podłączonego do stałych okablowania i innych urządzeń gospodarstwa domowego, sprzętu medycznego, sprawdzających, czy Urządzenie zaciskowe jest zabezpieczone.
Główne parametry techniczne:
Zasilacz | AC220V, 50HZ lub 110V, 60Hz |
Pociągnij ciężar | 20N * 2,30N * 2 (można uzyskać siłę ciągnąc 30N, 60N, 80N, 100N) |
Ciężar momentu | 5N * 1, 12,5 N * 1, 17,5 N * 1 (0,1 Nm, 0,25 Nm, 0,35 Nm) |
Czasy naprężeń | 0 ~ 9999 (wybieralne), domyślnie 25 razy |
Częstotliwość naprężeń | 1 razy / s |
Moment obrotowy | 0.01S ~ 99 godzin 99 minut |
Odniesienie - siła pociągowa i moment obrotowy:
Masa urządzenia (kg) | Siła pociągająca (N) | Moment obrotowy (Nm) |
≤1 | 30 | 0,1 |
> 1 i ≤4 | 60 | 0,25 |
> 4 | 100 | 0,35 |
Zasady testowania:
Urządzenia elektryczne wyposażone są w przewód zasilający, a urządzenia elektryczne mają być trwale podłączone do przewodów stałych za pomocą giętkiego przewodu, przy czym należy je zakotwić. Mocowanie kabla zwalnia przewodniki z przewodu, w tym skręcanie, na zaciskach i zabezpiecza izolację przewodów przed ścieraniem.
Oznacza się na kordie, gdy jest narażony na siłę naciągu pokazaną w poniższej tabeli, w odległości około 20 mm od miejsca mocowania kabla lub innego odpowiedniego punktu.
Kabel jest ciągniony, bez szarpnięcia, przez 1 s w najbardziej niekorzystnym kierunku z określoną siłą. Test jest przeprowadzany 25 razy.
Przewód, chyba że na automatycznym kołowrotku na kabel, jest następnie poddawany działaniu jak najbardziej zbliżonego do urządzenia. Moment obrotowy podany jest w poniższej tabeli i jest stosowany przez 1 min.
Podczas testów przewód nie jest uszkodzony i nie wykazuje znacznego naprężenia na zaciskach. Siła ciągnienia jest ponownie stosowana, a przewód nie może być przemieszczany wzdłużnie o więcej niż 2 mm.
HongTong ma silną zdolność w dziedzinie badań i rozwoju oraz produkcji, a także oferujemy najlepsze rozwiązania i produkty dostosowane do Twoich potrzeb.
