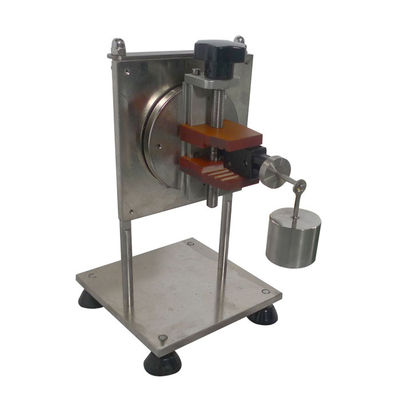

4 szt. Aparat do testowania połączeń Sprzęt testujący IEC dla naprężeń bocznych

4 szt. Aparat do testowania połączeń Sprzęt testujący IEC dla naprężeń bocznych

Szczegóły Produktu:

Urządzenie jest zgodne z normą klauzuli IEC60884-1 13.14 rysunek 13. Nadaje się do sprawdzenia gniazda, którego prąd znamionowy nie jest większy niż 16A, a napięcie nie przekracza 250V. Jego zasadą jest sprawdzenie, czy w standardowym sensie uszkodzenie gniazda będzie miało miejsce, gdy urządzenia elektryczne włożą się do gniazda i powodują stres poprzeczny.

Parametry techniczne:

Patrz norma klauzuli 13.14 IEC60884-1, jest odpowiednia do gniazd zasilających o wartościach znamionowych nie większych niż 16A i 250V, zgodność jest sprawdzana za pomocą urządzenia pokazanego na rysunku 13.

Wspólna konfiguracja:

Wtyczka: 4 szt (zgodnie z normą meksykańską: NMX-J-163-ANCE-2004 "KONFIGURACJE URZĄDZENIA ZABEZPIECZAJĄCEGO" DO KONFIGURACJI: C1.1, C1.2, C1.5 i C1.9).

Waga: 5N * 1 szt.

Metoda badania:

1. Przed pierwszym użyciem użytkownik powinien zapoznać się z odpowiednimi normami, aby skuteczniej i skutecznie używać aparatu testowego i zakończyć test.

2. Każda próbka jest zamontowana na pionowej płaszczyźnie przez styki gniazda w płaszczyźnie poziomej. Urządzenie jest w pełni sprzęgnięte i na niej zawiesza się ciężar, tak że wywierana siła wynosi 5 N.

3. Urządzenie jest usuwane po upływie 1 minuty, a uchwyt montażowy jest obracany o 90 °, a następnie kontynuuj test. Test powinien być przetworzony cztery razy (w górę, w prawo, w dół, w lewo, przetwarzając jeden test w każdym kierunku). Oprawa powinna być obracana o 90 ° po każdym złączeniu.

4. Podczas badania nie wolno wyłączyć urządzenia z gniazda sieciowego.

5. Po badaniach, gniazda gniazd nie wykazują żadnych uszkodzeń w rozumieniu tej normy.
