Obszar deszczowy: | 1000 mm x 1000 mm | Kapiąca apertura: | ¢ 0,4 mm |
---|---|---|---|
Wysokość kapania wody: | 200 mm | Czas na test: | 10 minut |
standardowe: | IEC60529 IPX1 do IPX8 | ||
High Light: | environmental test chamber,material testing equipment |

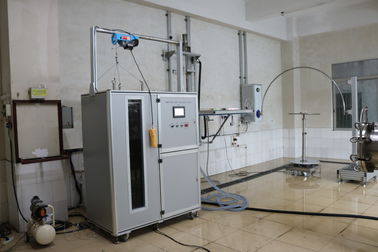

IEC60529 Stopień ochrony IP Stopieñ ochrony IPX1 Do systemu testowania IPX8
Wprowadzenie produktów:
Urządzenie do testowania wodoodpornego jest produkowane zgodnie z normą IEC60529 IPX1 do IPX8.
Maszyna jest wyposażona w standardowy program testowy, który można wybrać do celów testowych bez wcześniejszego ustawiania. Jest również wyposażony w program zdefiniowany przez użytkownika, parametry testu można zdefiniować zgodnie z odpo- wiednią normą testową. Platforma załadowcza może być nachylona o 15 ° w celu spełnienia wymogu testowego nachylonego do IPX2.

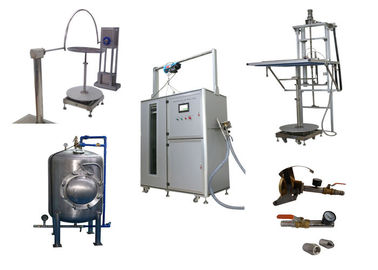

Uwzględnij następujące elementy testowe:
1. Pionowy test opadu deszczu (IPX1, IPX2) DP-1
2. Oscylacyjny tester rur (IPX3, IPX4) SSW-1
3. Dysza rozpylająca (IPX3, IPX4) SN-1

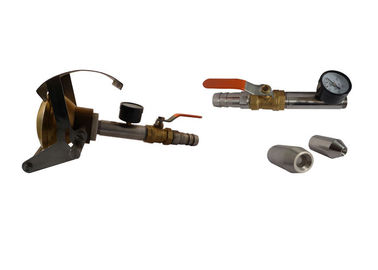

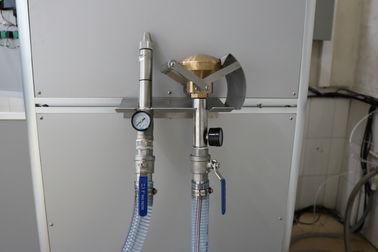

4. Dysza ręczna (IPX5, IPX6) SN-2
5. Inteligentny system kontroli i zaopatrzenia w wodę (IPX7) WCS-1
6. Testator ciśnień IPX8 WTP-1
7. Odchylany stół obrotowy TS-1

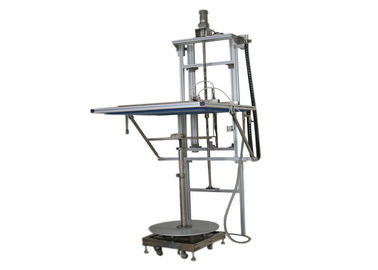

1. Pionowa maszyna do badania deszczu Drip DP-1
Opis
To urządzenie testujące ma zweryfikować ochronę przed spadkami wody w pionie. Został on zaprojektowany i wyprodukowany zgodnie ze standardowym wymogiem klauzuli IPX1 i IPX2 IEC60529.
Powstanie i upadek skroplin jest kontrolowane przez silnik. Wyposażony jest w obrotowy stół obiektywowy, którego prędkość obrotowa wynosi 1r / min dla testu IPX1; Jest również wyposażony w 15 ° bevel dla próbki podtrzymującej dla testu IPX2.
1. Filtr drobnoziarnisty ze stali szlachetnej do filtracji brudu.
2. Używać sprężonego powietrza, aby wysadzić wodę igłą, aby zapobiec reaktywnym substancjom wody i igły blokującej atmosferę. (Sprężarka powietrza nie jest dołączona).
3. Ogólna dysze medyczne ze stali nierdzewnej, łatwe w zakupie, a nie łatwe do rdzy.
4. Dysza igłowa i gniazdo dysz igłowych przy użyciu połączenia stożkowego można łatwo wymienić bez użycia narzędzi, a indywidualne uszkodzenie dyszy igły można szybko wymienić.
Specyfikacje
Podanie | Stosuje się do przeprowadzania testów IPX1, IPX2. |
Obszar deszczowy | 1000mmX1000mm |
Materiał zbiornika | Stal nierdzewna |
Zanurzenie otworu | 0,4 mm |
Odległość otworów | 20 mm |
Strumień deszczu | 1mm / min, 3mm / min, parametry ustawione przez użytkownika (błąd: + 0.5mm / min). |
Wysokość kapania wody | 200mm (automatycznie sterowana przez urządzenie testowe) |
Czas testu | 10Min, można ustawić zgodnie z potrzebą |
Opróżnianie | Automatyczne opróżnianie wody w zbiorniku po zakończeniu testu |
Średnica gramofonu | Φ600mm |
Prędkość obrotowa stołu obrotowego | 1r / min |
Materiał korpusu | Przemysłowy stop aluminium |
Kontrola | Komora elektryczna |
Wymiary (DxSxW) | 1100X1200X2600mm |
Struktura maszyny | Mocowanie ścienne |
Sprężarka powietrza (opcjonalnie, nie dołączona) | Cicha sprężarka powietrza |

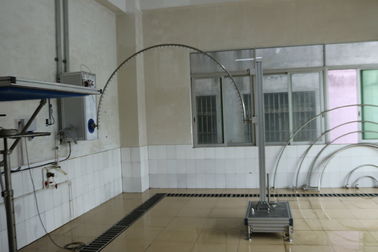

2. Oscylacyjny tester rur dla IPX3 i IPX4 SSW-1
Informacje o produkcie:
Oscylacyjny tester rur został zaprojektowany i wyprodukowany zgodnie ze standardowym wymogiem normy IEC60529 IPX3 i IPX4. Jest stosowany do wodoodpornego badania urządzeń elektrycznych.
Część rury oscylacyjnej tego urządzenia jest sterowana za pomocą silnika o regulowanej prędkości i mechanizmu łączącego korbę. To urządzenie to huśtawka obrotowa od pozycji ± 60 ° do innej o ± 175 ° z prędkością wymaganą przez standard przez kąt regulacji maszyny.
Korekcja kąta jest dokładna. Struktura jest stabilna i trwała. Jest wyposażony w obrotowy stopień, przez który można obracać się o 90 °. Wyposażony jest również w czystą wodę, aby zapobiec zakleszczeniu otworu.
Parametry techniczne:
Nie. | Pozycja | Parametrów |
1 | Zaopatrzenie w wodę | Szybkość przepływu wody> 10L / min ± 5% czysta woda bez włączenia. To urządzenie jest wyposażone w czystą wodę |
2 | Rozmiar rury oscylacyjnej | Przyjdź z R400, R600, R800 rura oscylacyjna (R200, R1000, R1200, R1400, R1600mm może być opcjonalny), stal nierdzewna |
3 | Otwór na wodę | 0,4 mm |
4 | Kąt nachylenia dwóch otworów | IPX3: 120 °; IPX4: 180 ° |
5 | Kąt wahadła | IPX3: 120 °; IPX4: 360 ° |
6 | Prędkość deszczu | IPX3: 4 s / czas (2 x 120 °); IPX4: 12s / czas (2 × 360 °); |
7 | Przepływ wody | Można ustawić w zależności od wielkości wahadła i liczby otworów (0,07 L / minX na otwór) |
8 | Czas testowania | 0.01S ~ 99 godzin 59 minut, może być zaprogramowana |
9 | Ciśnieniomierz | 0 ~ 0,25 MPa |
10 | Wymagania witryny | Dedykowany wodoszczelny pokój testowy IP, Grunt powinien być płaski z podświetleniem 10A wodoodporny wyłącznik szczelności (lub gniazdo) stosowany w urządzeniach. Z dobrą funkcją dopływu i drenażu. Instalacja naziemna |
11 | Strefa | Według rury oscylacyjnej wybrał |

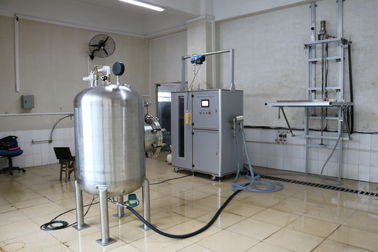

5. Inteligentny system zaopatrzenia w wodę WCS-1
Informacje o produkcie:
System inteligentnego zaopatrzenia w wodę został zaprojektowany i wyprodukowany zgodnie ze standardowym wymaganiem normy IEC60529 IPX1 ~ IPX8 i związanym z tym wymogiem normy IEC 60598. Jest on stosowany do wodoodpornego testu urządzenia elektrycznego, takiego jak oprawy.
Parametry techniczne :
1. System inteligentnego zaopatrzenia w wodę ma zastosowanie do:
(A) zaopatrzenie w wodę do badania wodoszczelności IPX1 ~ IPX6
B) test zanurzenia w wodzie IPX7
C) przechowywanie wody w celu sprawdzenia szczelności IPX8
(D) Automatyczne sterowanie całym sprzętem wodoszczelnym
2. Metoda zaopatrzenia w wodę: stała temperatura wody, stały dopływ wody, stały dopływ wody
3. Proces kontroli zaopatrzenia w wodę: Po ustawieniu przez użytkownika wartości temperatury wody, wartości przepływu wody i ciśnienia wody na ekranie dotykowym, system kontroli temperatury, liczniki elektroniczne lub cyfrowy manometr w czasie rzeczywistym monitorują bieżące wartości, odczytać wartości w PLC poprzez konwersję danych, automatycznie dostosowuje prędkość obrotową pompy przez przetwornicę częstotliwości.
4. Sterowanie tempretacją wody: system PID automatycznie steruje i wykrywa tempaturę wody, zakres: temperatura pokojowa ~ 95 ℃ (± 1 ℃) .T
5. Są duże przepływy i małe przepływy na dwa sposoby zaopatrzenia w wodę.
6. Duża dostawa wody zasilającej:
(A) Ma zastosowanie do silnego testu rozpylania IPX5 ~ IPX6 i wtrysku wody do IPX8
(B) Zakres przepływu: 10 ~ 100 l / min
(C) Dokładność przepływu: ± 0.5L / min
D) Przepływomierz: Przepływomierz turbinowy typu LWGY-15
E) Pompa wodna: pompa odśrodkowa CHL8-60L6WBC ze stali nierdzewnej
7. Mały dopływ wody:
A) dotyczy testu wodoodporności IPX1 ~ IPX4
(B) Zakres przepływu: 1 ~ 10 l / min
(C) Dokładność przepływu: ± 0.5L / min
Przepływomierz: Przepływomierz turbinowy typu LWGY-4
D) pompa wodna: pompa odśrodkowa CHL2-30L6WBC ze stali nierdzewnej
8. Zbiornik na wodę:
(A) ma zastosowanie do przechowywania wody IPX5 ~ IPX6 silny test natrysku wody, wstrzyknięcie wody IPX8, zanurzenie IPX7
B) Objętość: 550L
(C) Wymiary: W600mmXD660mmXH1400mm
D) okno obserwacji: okno szkła hartowanego
E) wymiar okna obserwacyjnego: W200mmXH1250mm
(F) Głębokośćomierz: stal nierdzewna
G) wysokość skraju głowicy: 1300mm, dokładność1mm
(H) Sterowanie poziomem cieczy: wyłącznik pływakowy + przewód przelewowy
9. Automatyczny uchwyt podnośnika IPX7
(A) Odległość podnoszenia: 0 ~ 1250 mm
(B) Wymiar wspornika: L400mmXW400mm
(C) Ciężar nośny wspornika: 50 kg
10. Kontrola IPX8
(A) Zakres ciśnień: 0 ~ 0,6 Mpa
B) zakres czasowy: 0 ~ 999999
11. Szafa sterownicza:
(A) Detekcja przepływu: sprzężenie zwrotne sygnału przepływowego przez elektroniczny przepływomierz
(B) Ustawienie przepływu: ustawione na ekranie dotykowym
C) Detekcja temperatury: PID
D) Kontroler: Mitsubishi PLC
(E) Przyjazny interfejs: 7 cali, kolorowy ekran dotykowy
(F) Funkcja sterowania: stała temperatura wody, stały dopływ wody, stały dopływ wody i sterowanie czasem testowym.
(G) Funkcja zabezpieczająca: ochrona przed wyciekiem, ochrona przed przeciążeniem, ochrona przed zwarciem
12. Filtr: powłoka ze stali nierdzewnej, drobny rdzeń filtra
13. Materiał korpus: przemysłowy stop aluminium
14. Wymiar zewnętrzny: 1400mmX750mmX1600mm
15. Zasilanie: AC 380V, 50HZ
