Szczegóły Produktu:
Zapłata:
|
| standardowe: | IEC60245-2 klauzula 3.1 Rysunek 1 | Bieżące obciążenie rdzeni: | 0–25 A. |
|---|---|---|---|
| Obciążenie napięciowe: | 0–400 V. | Testowanie prędkości: | 0,33 m / s |
| High Light: | material testing equipment,electric wire tester |
||
IEC60245-2 Rysunek 1 Elastyczne kable Urządzenia do testowania kabli Urządzenia do testowania kabli
Norma : IEC60245-1 Przewody izolowane gumą - Napięcia znamionowe do 450/750 V-Część 1: Wymagania ogólne, IEC60245-2 klauzula 3.1 Rysunek 1 Przewody izolowane gumą - Napięcia znamionowe do 450/750 V-Part 2 : Metody badań.
Zastosowanie: służy do sprawdzania wytrzymałości mechanicznej ukończonych elastycznych kabli. Badanie to nie dotyczy giętkich kabli o rdzeniach o nominalnym przekroju poprzecznym większym niż 4 mm2 i przewodach mających więcej niż 18 rdzeni umieszczonych w więcej niż dwóch koncentrycznych warstwach.
Szeroki zakres testów : Wykonane elastyczne kable.

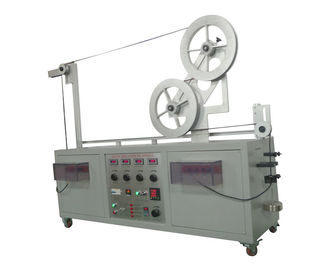

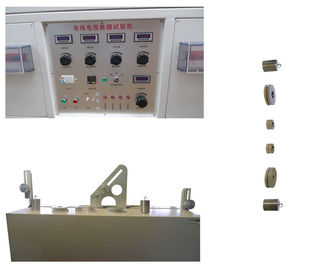

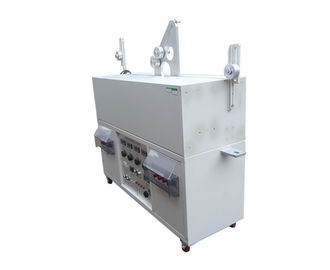

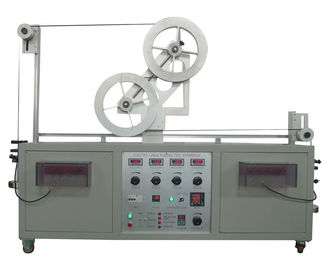

Charakterystyka : Ten tester kabli składa się z nośnika C (patrz: IEC60245-2 rysunek 1), systemu napędowego dla nośnika i czterech krążków dla każdej próbki kabla przeznaczonego do badania. Nośnik C podtrzymuje dwa koła pasowe A i B, które mają tę samą średnicę. Dwa koła pasowe na obu końcach urządzenia mogą mieć inną średnicę od krążków A i B, ale wszystkie cztery koła pasowe powinny być tak rozmieszczone, że próbka jest pozioma między nimi. Nośnik wykonuje cykle (ruchy do przodu i do tyłu) na odległości 1 m przy w przybliżeniu stałej prędkości 0,33 m / s pomiędzy każdym odwróceniem kierunku ruchu. Próbkę giętkiego kabla o długości około 5 m będzie rozciągnięta na krążkach, przy czym każda końcówka jest obciążona masą. Masę tego ciężaru i średnicy krążków A i B podano w poniższej tabeli.
Arametry P (mm):
| Zasilacz | AC 220V / 50HZ |
| Aktualne obciążenie rdzeni | 0-25A |
| Obciążenie napięciowe | 0-400V |
| Prędkość testowania | 0,33 m / s |
| Odległość badania | 1000 ± 20mm |
| Odpowiednie rdzenie | 2-18 |
| Nominalny przekrój poprzeczny | 0,2 ~ 4 mm 2 |
| Średnica krążków | 60,80,120,160,200 mm (opcjonalny klient: standardowo wyposażony 3 sztuki) |
| Wagi kombinowane | 0,5 kg, 1 kg, 1,5 kg, 2 kg, 2,5 kg, 3 kg, 3,5 kg, 4 kg, 6 kg, 7,5 kg, 8 kg |
| Testowanie usterki | Przerwanie prądowe, zwarcie pomiędzy przewodami, badanie i zwarcie między krążkiem. |
