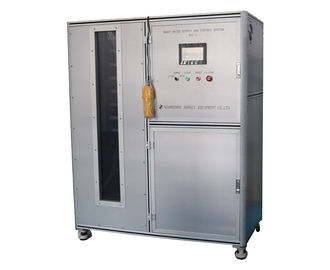

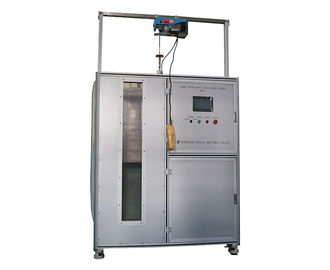

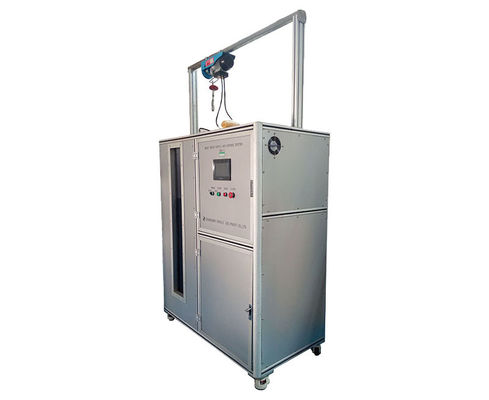

IEC 60529 Test IPX7 Smart Control Zanurzeniowy zbiornik 500L IEC Test Equipment

Inteligentny system zaopatrzenia w wodę i sterowanie HH0805

Opis:

Jest to wykorzystywane do badania IPX7, zapewnia również wodną i elektryczną automatyczną kontrolę dla testu wodoodpornego IPX1 ~ 6.

Potwierdź do norm:

IEC 60529 IPX7;

EN 60529 IPX7;

IEC 60884-1;

IEC 60598-1;

IEC 60335-1 i tak dalej.

Próbka badawcza: Aparatura badawcza z funkcjami wodoszczelnymi, takimi jak urządzenia elektroniczne, lampy, szafy elektryczne, elementy elektryczne, samochód, motocykl, produkty elektryczne (takie jak przyrządy samochodowe, wszystkie rodzaje przełączników, mikro silniki itp.).

Cecha:

Zintegrowany zbiornik na wodę i szafkę sterowniczą.

Parametry techniczne:

1. Odpowiednie do wody wodoszczelnej IPX1-6 i wody kapiącej UL, testu zanurzenia wody IPX7 i automatycznego sterowania całym systemem testowym wodoodporności;

2. Metoda zaopatrzenia w wodę: stała temperatura wody, stały dopływ wody, stały dopływ wody

3. Proces kontroli zaopatrzenia w wodę: Po ustawieniu przez użytkownika wartości przepływu wody i wartości ciśnienia wody na ekranie dotykowym, elektroniczne liczniki lub cyfrowy manometr w czasie rzeczywistym monitorują bieżące wartości, odczytywają wartości do PLC poprzez konwersję danych, a następnie automatycznie dostosowują Prędkość obrotową pompy przez przetwornicę częstotliwości.

4. Istnieją duże przepływy i małe przepływy na dwa sposoby zaopatrzenia w wodę.

5. Duża dostawa wody zasilającej:

(A) Ma zastosowanie do silnego testu rozpylania IPX5 ~ IPX6 i wtrysku wody do IPX8

(B) Zakres przepływu: 10 ~ 100 l / min

(C) Dokładność przepływu: ± 0.5L / min

D) Przepływomierz: Przepływomierz turbinowy

(E) Pompa wodna: Pompa odśrodkowa ze stali nierdzewnej

6. Mały dopływ wody:

A) ma zastosowanie do testów wodoszczelnych IPX1, IPX2, IPX3, IPX4 i UL

(B) Zakres przepływu: 1 ~ 10 l / min

(C) Dokładność przepływu: ± 0.5L / min

Przepływomierz: Przepływomierz turbinowy

D) Pompa wodna: Pompa odśrodkowa ze stali nierdzewnej

E) zakres ciśnień: 0,1-3Kg / cm²;

F) wyświetlacz cyfrowy Ciśnienie: przyjąć cyfrowy manometr;

7. Zbiornik na wodę:

(A) ma zastosowanie do przechowywania wody IPX5 ~ IPX6 silny test natrysku wody, wstrzyknięcie wody IPX8, zanurzenie IPX7

B) Objętość: 500 l

(C) Wymiary: L600mmXW660mmXH1400mm

D) okno obserwacji: okno szkła hartowanego

E) wymiar okna obserwacyjnego: W200mmXH1250mm

F) Głębokośćomierz: stal nierdzewna

G) wysokość skraju głowicy: 1300mm, dokładność 1mm

(H) Sterowanie poziomem cieczy: wyłącznik pływakowy + przewód przelewowy

8. Szafa kontrolna:

(A) Detekcja przepływu: sprzężenie zwrotne sygnału przepływowego przez elektroniczny przepływomierz

(B) Ustawienie przepływu: ustawione na ekranie dotykowym

C) Detekcja temperatury: PID

D) Kontroler: Mitsubishi PLC

(E) Przyjazny interfejs: 7 cali, kolorowy ekran dotykowy

(F) Funkcja kontrolna: stały dopływ wody zasilającej, stały dopływ wody pod ciśnieniem, sterowanie ruchem deszczu spadku pionowego, sterowanie ruchem deszczu w oscylacji, sterowanie ruchem stołu obrotowego i kontrola czasu testu.

(G) Funkcja zabezpieczająca: ochrona przed wyciekiem, ochrona przed przeciążeniem, ochrona przed zwarciem.

9. Gazociąg wodociągowy: zaopatrzenie w wodę tego urządzenia za pomocą węża PVC, przyporządkowane do każdego urządzenia zgodnie z rozmieszczeniem terenu i sterowane przez elektromagnetyczny zawór wody.

10. Zainstalować zawór odwadniający na rurociągu doprowadzającym wodę, po zakończeniu testu automatycznie odprowadza wodę.

11. Filtr: powłoka ze stali nierdzewnej, drobny element filtracyjny.

12. Materiał korpusu: profil stopu aluminium.

13. Wielkość wyglądu (WXDXH): 1400X750X1600mm.
