Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HongCe |
Orzecznictwo: | Calibration Certificate(cost additional) |
Numer modelu: | HAI-1 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiatable |
Szczegóły pakowania: | Sklejka |
Czas dostawy: | 30 dni |
Zasady płatności: | L/C, T/T |
Prąd udarowy: | 33A | Napięcie łuku elektrycznego: | 220-240V |
---|---|---|---|
Prędkość pracy elektrody: | 254 mm / s ± 25 mm / s | Częstotliwość zajarzenia łuku: | 40 razy / min |
High Light: | Przyrząd do testowania urządzeń elektrycznych,urządzenia do testowania urządzeń przenośnych |

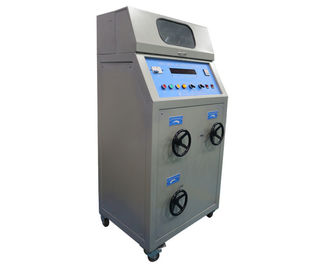

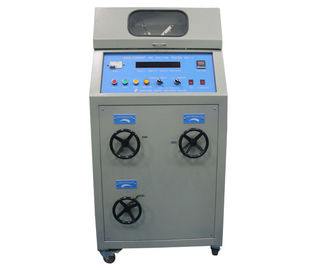

Wysokoprądowy tester zapłonu łuku
HAI-1
Wprowadzenie produktów
To urządzenie jest zgodne ze standardowymi wymaganiami UL 746A, UL746C, UL 498, paragraf 114, IEC 60950-1, BS EN 60950-1, BS 7002 itp. Nadaje się do testu odporności na wyładowania łukowe materiałów produktów elektrycznych i elektronicznych, domowych urządzenia i itp. Zasada działania polega na symulowaniu przecieku elektrycznego na izolatorze, który może powstać między różnymi biegunami części czynnych lub między częściami pod napięciem a uziemionymi częściami metalowymi. Służy do pomiaru i oceny odporności łuku na działanie izolatora pod określonym napięciem.
Tester zapłonu łuku o dużej mocy przyjmuje dwie elektrody. Ze specyficznym prądem (33A) i współczynnikiem mocy (COSφ0,5), zgodnie z pewną prędkością łuku (254 mm / s) i częstotliwością powtarzania (40 razy / min), wielokrotnie łuk uderza 200 razy na powierzchnię próbki. Wysoką wydajność zajarzenia łuku prądowego (HAI) można ocenić na podstawie tego, czy próbka może zostać zapalona.
parametry techniczne
Elektrody | Ф3,5 mm 30 ° elektroda miedziana (statyczna) Ф3.0mm Stal nierdzewna 60 ° (dynamiczna) |
Prąd uderzenia łuku | 33A |
Napięcie uderzenia łuku | 220-240V |
Prędkość obrotowa elektrody | 254 mm / s ± 25 mm / s |
Częstotliwość uderzenia łuku | 40 razy / min |
Współczynnik mocy | COSφ0,5 |
Czasy testu | 0-9999times |
Napięcie robocze | 220 VAC / 60 Hz, 15 kVA |
Kroki operacyjne:
1. Funkcje panelu
POWER: Włącz przełącznik zasilania, a urządzenie jest włączone.
2.STOP / START: Aby zatrzymać lub rozpocząć testowanie lub debugowanie.
RESET: Usuń bieżącą wyświetlaną wartość czasów testu.
ZAKOŃCZENIE: Alarmy dźwiękowe i świetlne zostaną wydane po zakończeniu testu.
AUTOMATYCZNE: uruchom testowanie automatycznie
MANUAL: Po wybraniu trybu ręcznego silnik może zacząć działać, nawet operator nie naciska przycisku start, jest wygodny do debugowania.
TEST: Wybierz ten tryb, urządzenie przetworzy testowanie normalnie po debugowaniu.
DEBUGGING: W trybie [AUTOMATIC], naciśnij przycisk [START], powoli obracaj pokrętłami, aby wyregulować prąd i napięcie, aż prąd roboczy osiągnie 33A (220 V-240 V), a współczynnik mocy zostanie dostrojony do wartości 0,50.
3. Instalacja próbki testowej

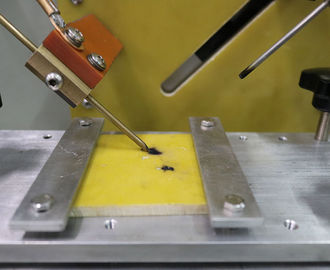

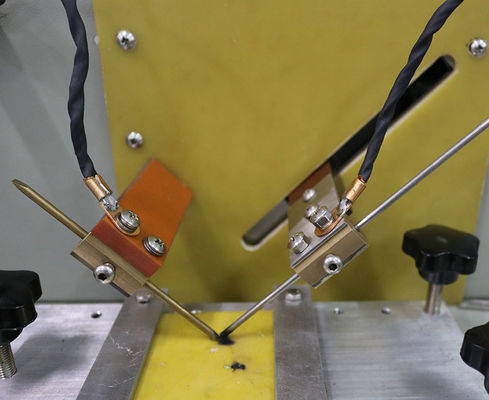

4. Jak pokazano poniżej, po wyłączeniu zasilania zamocuj próbkę 130 mm x 13 mm x (2 ~ 12) mm do uchwytu, ustaw położenie elektrody tak, aby dwie elektrody znajdowały się pod kątem 45 ° i w dobrym kontakcie. Wysokość próbki można regulować, regulując trzy śruby śru- bowe.
Po zainstalowaniu elektrod, należy dokręcić śruby na uchwytach elektrod lub elektrody spadną.
