Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HongCe |
Orzecznictwo: | Calibration certificate(cost additional) |
Numer modelu: | HDX1302 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiation |
Szczegóły pakowania: | Pudełko kartonowe |
Czas dostawy: | 20 dni |
Możliwość Supply: | 10 ZESTAWÓW MIESIĘCZNIE |
Aktualne ładowanie rdzeni: | 0-25A | Ładowanie napięcia: | 0-400V |
---|---|---|---|
Testowanie prędkości: | 0,33 m / s | Testowanie odległości: | 1000 ± 20 mm |
Odpowiednie rdzenie: | 2-18 | Nominalny przekrój poprzeczny: | 0,2 ~ 4 mm2 |
High Light: | sprzęt do pomiaru dźwięku,sprzęt do testowania upadku |
Standard :
Zgodny z normą IEC60065: 2014, punkt 16.3 b), IEC60950, IEC60245-1 Kable z izolacją gumową Napięcia znamionowe do 450/750 V-Część 1: Wymagania ogólne, IEC60245-2, punkt 3.1 Rys. 1 Kable z izolacją gumową-Napięcia znamionowe do góry do 450/750 V-Część 2: Metody badań.
Zastosowanie :
Służy do sprawdzania wytrzymałości mechanicznej gotowych elastycznych kabli. Ten test nie ma zastosowania do elastycznych kabli o rdzeniach o nominalnym przekroju poprzecznym większych niż 4 mm2 i kabli mających więcej niż 18 rdzeni ułożonych w więcej niż dwóch koncentrycznych warstwach.
Próbka testowa :
Gotowe elastyczne kable.
Funkcja :
Ten tester kabli składa się z nośnika C (patrz IEC60245-2 Rysunek 1), układu napędowego dla nośnika i czterech kół pasowych dla każdej badanej próbki kabla. Nośnik C obsługuje dwa krążki A i B, które mają tę samą średnicę. Dwa stałe koła pasowe, na każdym końcu urządzenia, mogą mieć inną średnicę niż koła pasowe A i B, ale wszystkie cztery koła pasowe powinny być tak rozmieszczone, aby między nimi znajdowała się pozioma próbka. Nośnik wykonuje cykle (ruchy do przodu i do tyłu) na odległość 1 m przy w przybliżeniu stałej prędkości 0,33 m / s między każdą zmianą kierunku ruchu. Próbkę elastycznego kabla o długości około 5 m rozciąga się na kołach pasowych, przy czym każdy koniec jest obciążony ciężarem. Masę tego ciężaru i średnicę kół pasowych A i B podano w poniższej tabeli.
Parametry :
Zasilacz | AC 220V / 50HZ (można dostosować) |
Aktualne ładowanie rdzeni | 0-25A |
Ładowanie napięcia | 0-400V |
Testowanie prędkości | 0,33 m / s |
Testowanie odległości | 1000 ± 20 mm |
Odpowiednie rdzenie | 2-18 |
Nominalny przekrój poprzeczny | 0,2 ~ 4 mm 2 |
Średnica kół pasowych | 60, 80, 120, 160, 200mm (opcjonalnie klienta: wyposażenie standardowe 3 sztuki) |
Połączone ciężary | 0,5 kg, 1 kg, 1,5 kg, 2 kg, 2,5 kg, 3 kg, 3,5 kg, 4 kg, 6 kg, 7,5 kg, 8 kg |
Testowanie usterki | Obecne przerwanie, zwarcie między przewodami, test i zwarcie między kołem pasowym. |

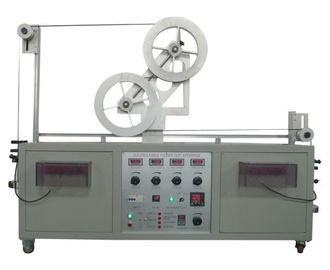

Obrazek dla odniesienia:
