Sterownik PLC LED Light Tester, 250V Samo-statecznikowa lampa przełącza wytrzymałość i obciążenie Zintegrowany system testowy

Sterownik PLC LED Light Tester, 250V Samo-statecznikowa lampa przełącza wytrzymałość i obciążenie Zintegrowany system testowy

    • PLC Control LED Light Tester , 250v Self Ballasted Lamp Switches Endurance And Load Integrated Test System
    • PLC Control LED Light Tester , 250v Self Ballasted Lamp Switches Endurance And Load Integrated Test System
    • PLC Control LED Light Tester , 250v Self Ballasted Lamp Switches Endurance And Load Integrated Test System
    • PLC Control LED Light Tester , 250v Self Ballasted Lamp Switches Endurance And Load Integrated Test System
  • PLC Control LED Light Tester , 250v Self Ballasted Lamp Switches Endurance And Load Integrated Test System

    Szczegóły Produktu:

    Miejsce pochodzenia: CHINY
    Nazwa handlowa: HongCe
    Orzecznictwo: calibration certificate (cost optional )
    Numer modelu: HK1504

    Zapłata:

    Minimalne zamówienie: 1 zestaw
    Cena: Negotiatable
    Szczegóły pakowania: Sklejka
    Czas dostawy: 45days
    Zasady płatności: T/T
    Możliwość Supply: 10 zestawów / miesiąc
    Kontakt
    Szczegółowy opis produktu
    Próbka badana: Samowystabilne przełączniki lamp 250 V. Cyfrowa wartość napięcia: 0 ~ 300 V.
    Stawka operacyjna: 3 - 40 razy Cyfrowa wartość mocy: 0 ~ 9 kW
    Kanał wyjściowy: 3 kanały Stacja: 3 niezależne stanowiska testowe
    High Light:

    light testing equipment

    ,

    luminaire testing

    Sterownik PLC 250v Samostabilne przełączniki lamp Test wytrzymałości i zintegrowany system testowy skrzyni ładunkowej

    Standard: IEC60669-1: 2017, klauzula 19.3 i IEC60669-2-1: 2015, klauzula 19.109

    Parametry techniczne:

    Pozycja Zawartość
    Moc Jednofazowy z uziemieniem AC220V ± 5% / 50Hz
    Inteligentny system kontroli przemysłowej

    IPC: IPC-810E

    Oprogramowanie konfiguracyjne: E5

    Oscyloskop: Tektronix lub Agilent

    Moduł akwizycji: wiele

    • , WDH = 600 * 500 * 1450 mm,

    proszkowe elektrostatyczne natryskiwanie powierzchniowe

    Przełącz tester wytrzymałości

    Stacja: 3 niezależne stacje testowe

    System sterowania: 7-calowy kolorowy ekran dotykowy LCD + sterownik PLC + silnik serwo. Posiada interfejs komunikacyjny, który jest wygodny do użytku online lub komunikacji z innymi urządzeniami (np. Różnymi obciążeniami), umożliwiając zbieranie danych i statystyki.

    Skok testowy: 0,1 ~ 100 mm, można wstępnie ustawić

    Prędkość testowa: 0,1 ~ 200 mm / s, można wstępnie ustawić

    Czas włączenia / wyłączenia: okres włączenia powinien wynosić (25 + 5 0)% całego cyklu, a okres wyłączenia (750 -5)%, 0,1 .9 99,9 można ustawić

    Szybkość pracy: Można ustawić 3 - 40 razy, związane z suwem testowym, prędkością testową i ustawieniem czasu włączenia / wyłączenia

    Wykrywanie alarmu: Wbudowany obwód wykrywający, gdy produkt zostanie wykryty jako niekwalifikowany, pojawi się alarm dźwiękowy i wizualny oraz komunikaty tekstowe:

    1) Gdy przełącznik jest połączony, następuje ciągłe przewodzenie;

    2) Gdy porażenie prądem przepali się, nie można go podłączyć;

    3) Kiedy pojawi się liczba.

    Port przyłączeniowy obciążenia: w razie potrzeby można podłączyć różne obciążenia testowe, takie jak obciążenie lampy z żarnikiem wolframowym, obciążenie lampy ze statecznikiem zewnętrznym, obciążenie telewizora, obciążenie indukcyjne, obciążenie pojemnościowe, obciążenie silnika i tak dalej.

    Wymiary: W1250 mm × D650 mm × H1150 mm ;

    Waga: 100 kg.

    Skrzynia ładunkowa lampy z balastem

    Cyfrowa wartość napięcia: Zakres 0 ~ 300 V, dokładność 0,5,

    Cyfrowa wartość mocy: 0 ~ 9 kW, dokładność 0,5

    Kanał wyjściowy: 3 kanały (dwa kanały mają moc 250 W, a drugi kanał ma moc 400 W)

    Napięcie znamionowe przełącznika: 250 V ~, napięcie wejściowe jest regulowane, wszystkie parametry robocze są ustawione na 250 V ~, w tym przebiegi W, I szczytowe , I 2 t oraz przebiegi prądu rozruchowego.

    Prąd znamionowy 10A, 13A, 16A, 20A cztery opcjonalne

    Każde urządzenie posiada urządzenie sterujące zamykaniem (funkcja „kalibracji” na ekranie dotykowym), za każdym razem, gdy jest pod przewodnictwem kąta 90 stopni, funkcja ta może być wykorzystana do wstępnej kalibracji sprzętu i weryfikacji pomiarów.

    Dzięki funkcji długiego włączania / wyłączania można ustawić czas ochrony 1 ~ 99S, ochronę przed alarmem wyłączenia.

    Zasada testowania:

    IEC60669-1: 2017 i IEC60669-2-1: 2015, tylko dla przełączników o napięciu znamionowym 250 V.

    Obwód skrzyni ładunkowej powinien być zgodny z rysunkiem 12b i punktem 19.3, z mostkiem prostowniczym i kondensatorem.

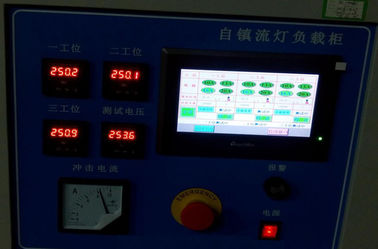

    Wyświetlacz urządzenia: miernik mocy i woltomierz na urządzeniu do monitorowania.

    Metoda kalibracji:

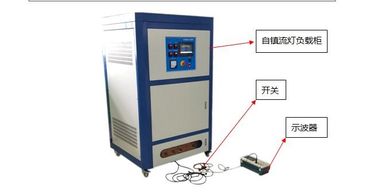

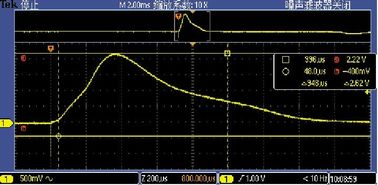

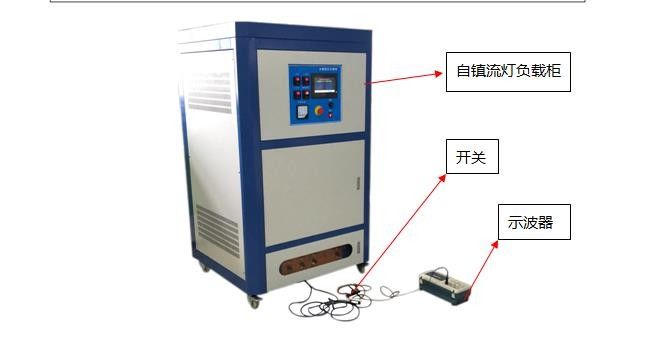

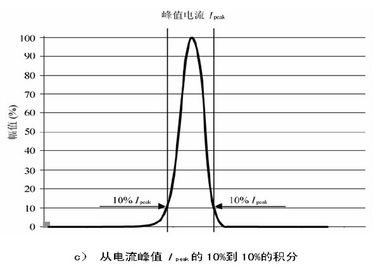

    Ręczny proces testowy i metoda kalibracji: próbka przełącznika jest podłączona do zacisku wyjściowego modułu ładunkowego, oscyloskop jest podłączony do portu kalibracji, a rezystor standardowy o poziomie 0,2 (wartość rezystancji wynosi 0,01 oma) jest podłączony szeregowo do przełącznika obwód, a napięcie na rezystorze standardowym jest odczytywane przez oscyloskop, Wzór podziału napięcia przez rezystancję w celu uzyskania prądu (I = U / R = U / 0,01 = 100 * U), wykres przebiegu pomiarowego (GB16915 .1-2014 standardowy przebieg odniesienia):

    Zmierzone dane są kopiowane do komputera, a próbkowany sygnał napięcia jest obliczany przez oprogramowanie Excel. Podziel napięcie przez rezystancję próbkowania (0,01 oma), aby uzyskać zmierzoną wartość prądu I = U / R = U / 0,01 = 100 * U.

    Dane fali 10 A-100 W pokazano w poniższej tabeli:

    Aby zapewnić spójność i stabilność, powyższe dane wymagają więcej niż 5 pomiarów (w tym zimnych i gorących), zmierzone wartości mieszczą się w zakresie wymagań normy.

    Automatyczna metoda testowa:

    Zainstalować próbkę przełącznika, który ma zostać przetestowany, w testerze wytrzymałości przełącznika, tak aby zacisk przełącznika był połączony z zaciskiem wyjściowym modułu ładunkowego lampy z balastem, a linia sygnału komputera przemysłowego (oscyloskop) była podłączona do portu kalibracji. Gdy tester wytrzymałości przełączników jest podłączony do manipulatora napędu sterującego, aby przełącznik został zamknięty, fala prądowa wysyłana przez skrzynkę obciążeniową lampy z balastem jest włączana pod kątem fazowym 90 °, a komputer przemysłowy automatycznie zbiera wartości szczytowe prądu I szczyt , I 2 t i napięcie V oraz automatyczne obliczanie, porównanie standardowych danych, co daje kwalifikowaną ocenę awarii.
