Sprzęt do testowania światła sterującego PLC jest zgodny z normą IEC60598, klauzula 4.14.3, łatwa w obsłudze

Sprzęt do testowania światła sterującego PLC jest zgodny z normą IEC60598, klauzula 4.14.3, łatwa w obsłudze

PLC Control Light Testing Equipment Conforms To IEC60598 Clause 4.14.3 Easy To Operate
PLC Control Light Testing Equipment Conforms To IEC60598 Clause 4.14.3 Easy To Operate

Szczegóły Produktu:

Miejsce pochodzenia: CHINY
Nazwa handlowa: HongCe
Orzecznictwo: calibration certificate (cost additional)
Numer modelu: HDJ0008

Zapłata:

Minimalne zamówienie: 1 zestaw
Cena: Negotiatable
Szczegóły pakowania: Sklejka
Czas dostawy: 30 dni
Zasady płatności: T/T, L/C
Możliwość Supply: 10 zestawów / miesiąc
Kontakt
Szczegółowy opis produktu
Gwarancja: 1 rok Nazwa produktu: Tester urządzenia do regulacji oświetlenia
Model: HDJ0008 Kąt działania obrotu: 0–360 °
kontroler: Mitsubishi PLC HMI: interfejs ekranu dotykowego
Język: język angielski Załaduj: Opcjonalny
High Light:

light testing equipment

,

luminaire testing

Sterowane przez PLC urządzenie do regulacji oświetlenia jest zgodne z Iec60598, klauzulą ​​4.14.3, łatwe w obsłudze





Informacje o produkcie:

Sprzęt testowy został zaprojektowany i wyprodukowany zgodnie z 4.14.3 normy IEC 60598-1, używany głównie do skręcania urządzeń do regulacji lamp i próby zginania lamp stołowych z regulowanym nachyleniem i położeniem, lamp podłogowych i lamp przeznaczonych do zastosowań profesjonalnych. użytkowania (np. lampy do plotera).

Urządzenie testowe jest wyposażone w cyfrową technologię sterowania i mechanizm napędowy.Można ustawić kąt wsteczny i kąt zgięcia, skok rozciągający, kąt obrotu, prędkość badania i cykl testu.Po zakończeniu testu, przetestuj funkcję alarmu błędu.Łatwy w użyciu i obsłudze.



Parametry techniczne:

1. Szybkość testu można ustawić w zakresie od 0,1 do 10 razy / min.

2. Kąt gięcia można ustawić, zakres wychylenia pionowych linii po obu stronach

0-180 °.

3. Wysokość środka obrotu: 1200 mm.

4. Maksymalny promień bezwładności wahadła: R500mm.

5. Maksymalny skok działania rozciągającego: 0-650 mm.

6. Kąt obrotu działania: 0-360 °.

7. Cykle testowe można ustawić, liczba cykli w zakresie 1-999999.

8. Oprawy mogą spełniać różnorodne próbki w ramach standardowego zakresu potrzeb testowych.

9. Silnik napędowy: silnik serwo.

10. Kontroler: Mitsubishi PLC.

11. HMI: interfejs ekranu dotykowego.

12. Prowadzony cały angielski interfejs, łatwy w obsłudze.

13. Obciążenie: z zaciskami, Zewnętrznie podłączone do obciążenia (Obciążenie jest opcjonalne, za dodatkową opłatą).

Pozycja Parametry
szybkość testu 0,1 do 10 razy / min, można ustawić
kąt gięcia 0-180 °
Wysokość środka obrotu 1200mm
Maksymalny promień bezwładności wahadła R500mm
Maksymalny skok działania rozciągającego 0-650 mm
Kąt działania obrotu 0-360 °
Cykle testowe 1-999999, można ustawić
Silnik napędowy Siłownik
HMI interfejs ekranu dotykowego
Załaduj z zaciskami, podłączany zewnętrznie do obciążenia (obciążenie jest opcjonalne, za dodatkową opłatą).



Standardowy opis:

4.14.3 Wymagania dotyczące urządzeń regulacyjnych podano poniżej.

a) Urządzenia regulacyjne i środki regulacyjne, na przykład przeguby, urządzenia podnoszące, wsporniki regulacyjne lub rury teleskopowe, muszą być tak skonstruowane, aby podczas pracy sznury lub kable nie były dociskane, zaciskane, uszkadzane lub skręcane wzdłuż osi podłużnej o więcej niż 360 ° .

UWAGA: Jeśli oprawa ma więcej niż jedno złącze, limit 360 ° dotyczy każdego złącza, o ile nie są one zbyt blisko siebie.Każdy przypadek należy oceniać indywidualnie.

Zgodność sprawdza się za pomocą następującego testu:

Urządzenie regulacyjne wyposażone w odpowiedni kabel lub linkę należy obsługiwać zgodnie z tabelą 4.5.Cykl operacji to ruch z jednej skrajności zakresu do drugiej iz powrotem do pozycji wyjściowej.Tempo ruchu nie może powodować znacznego nagrzewania się urządzenia i nie może przekraczać 600 cykli na godzinę.

W przypadku elektromechanicznych układów stykowych badanie to przeprowadza się jednocześnie z badaniem połączeń elektrycznych opisanym w 4.11.6.

Zgodność jest sprawdzana poprzez inspekcję.

Po próbie nie więcej niż 50% żył w przewodniku nie może zostać zerwanych, ani nie może nastąpić żadne poważne uszkodzenie izolacji przewodu elastycznego, jeśli występuje.Przewód lub kabel

zostaną poddane testom rezystancji izolacji i próbom wysokonapięciowym określonym w rozdziale 10 i będą spełniać te wymagania.

Przeguby kulowe i tym podobne, w przypadku których można regulować środki zaciskowe, są testowane z przegubami tylko lekko zaciśniętymi, aby uniknąć nadmiernego tarcia.Jeśli to konieczne, obszary mocowania są ponownie regulowane podczas testu.

W przypadku urządzeń regulujących, które składają się z elastycznej rurki, zakres regulacji podczas tego testu wynosi zwykle 135 ° w obu kierunkach od pionu.Jednakże tam, gdzie tej regulacji nie można osiągnąć bez użycia nieracjonalnej siły, elastyczna rura jest zginana tylko do pozycji, w których pozostanie sama.

b) Oprawy z regulacją przeznaczoną do montażu w zasięgu ramion, powinny umożliwiać działanie zgodnie z ich przeznaczeniem bez pogarszania stabilności oprawy lub powodowania odkształcenia jakiejkolwiek części konstrukcji, ani powodowania obrażeń w wyniku temperatur wyższych od podanych w tabeli 12.1.

Zgodność jest sprawdzana poprzez manipulowanie oprawą lub manipulowanie nią, poprzez regulację zgodnie z oczekiwaniami, odpowiadającą normalnemu użytkowaniu oraz poprzez pomiar temperatur podczas testu podanego w 12.4.

c) W przypadku opraw oświetleniowych przeznaczonych do montażu w zasięgu ramion, przestrzeń otaczająca wszelkie środki regulacyjne, z wyjątkiem otworu wiązki światła, w odległości do 5 cm od środków regulacji w dowolnym kierunku, musi spełniać ograniczenia temperaturowe dla środków

regulację, jak określono w tabeli 12.1.Te same granice temperatury obowiązują również dla wszelkich środków regulacyjnych, które są zapalane po ustawieniu otworu promienia świetlnego oprawy.

Zgodność jest sprawdzana poprzez odpowiednie ustawienie otworu wiązki światła oprawy i pomiar temperatur podczas testu 12.4.

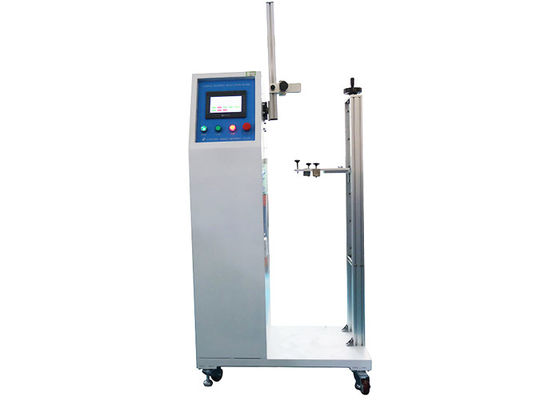

Sprzęt do testowania światła sterującego PLC jest zgodny z normą IEC60598, klauzula 4.14.3, łatwa w obsłudze 0

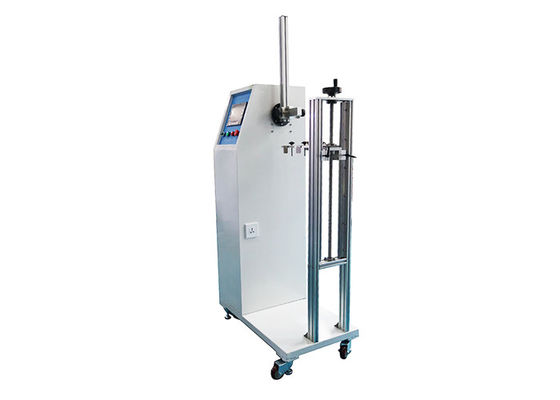

Sprzęt do testowania światła sterującego PLC jest zgodny z normą IEC60598, klauzula 4.14.3, łatwa w obsłudze 1
