Standard: | IEC60669-1 | Próbka badana: | Przełączniki lampy samostatecznikowej (SBL) |
---|---|---|---|
Woltomierz: | 0 ~ 300V | Miernik mocy: | 0~9KW |
Kanał wyjściowy: | 3 kanały | Stacje: | 3 stacje |
High Light: | IEC 60669-1 IEC Sprzęt testowy,3 stacje IEC Sprzęt testowy |
IEC60669-1 Obciążenie lampy samostatecznikowej 3 stacje Box 300 V Zdolność wyłączania i normalny test żywotności
Standard: IEC60669-1: 2017, punkt 19.3
Podanie: To urządzenie nadaje się do testowania zdolności wyłączania i normalnej żywotności do stałych przełączników do użytku domowego i podobnych celów, szczególnie nadaje się do testu naprężeń elektrycznych i obciążenia termicznego przełącznika lampy z własnym statecznikiem podczas sterowania obwodem LED.Aby sprawdzić, czy przełącznik może wytrzymać normalne użytkowanie, jakiekolwiek uszkodzenia mechaniczne lub awarię zmęczenia elektrycznego podczas normalnej pracy, jakiekolwiek zjawisko adhezji styków lub zjawisko długotrwałego zamykania lub odłączania, aby sprawdzić, czy nadmierne zużycie lub inne szkodliwe konsekwencje.
Próbka badana: Przełączniki lampy samostatecznikowej (SBL)

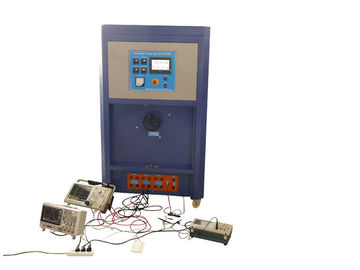

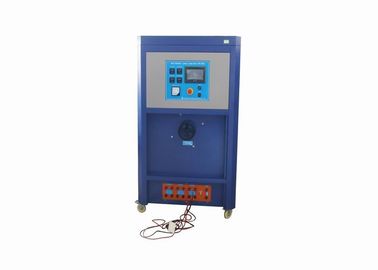

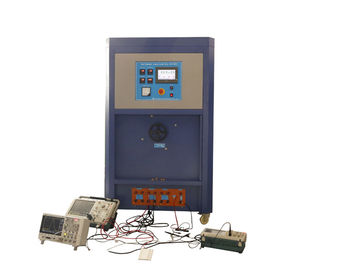

Funkcja:Wymiar około: szeroki (800mm) * głęboki (800mm) * wysoki (1800mm).Rama jest niebieska, a panele boczne są jasnobiałe.Nad frontem znajduje się panel sterowania.Na sterowaniu znajdują się wyłącznik zasilania, przyrządy do pomiaru napięcia testowego produktu i mocy, alarmy, ekran dotykowy itp., są kombinacje rezystorów i obciążenia kondensatorów, styczniki prądu przemiennego, przekaźniki.Pod skrzynką znajduje się zacisk, który jest połączony przewodem z produktem w maszynie wytrzymałościowej i wyprowadza prąd oraz zapewnia obciążenie w procesie kontroli.
Urządzenie załadowcze zostało wstępnie ustawione na standardowe warunki załadunku przed wysyłką.Dopóki napięcie testowe jest ustawione na 250V~, operator naciska przycisk przełącznika z takim samym prądem znamionowym, jak testowany przełącznik i jego moc znamionową, przebieg impulsu, Iszczyt i ja2t spełniają odpowiednie wymagania normy.
W tym samym czasie można testować 3 stacje i 3 przełączniki.
Z trybem pomiarowym i dedykowanym portem pomiarowym, wbudowaną 90-stopniową płytą zamykającą, łatwym do pomiaru kształtu fali wyjściowej, Iszczyt aktualna wartość i I2t wartość energetyczna, w pełni spełniają normy dotyczące wymagań pomiarowych sprzętu.
Urządzenie wyposażone jest w regulator napięcia, który może osiągnąć napięcie 250V wymagane do testu wyłącznika bez konieczności stosowania zewnętrznego regulatora napięcia.
Parametry:
1. Zasilanie: jednofazowy AC220V ± 5%/50Hz, zasilanie próbki testowej przygotowanej przez użytkownika.
2. Miernik napięcia: zakres 0 ~ 300 V, precyzja 0,5, wyświetlacz cyfrowy;
3. Miernik mocy: 0 ~ 9KW, precyzja 0,5, wyświetlacz cyfrowy
4. Kanał wyjściowy: 3 kanały
5. Każdy wstępnie ustawiony przełącznik napięcie znamionowe 250 V ~, prąd znamionowy 10A, 13A, 16A, 20A cztery opcjonalne (można dostosować napięcie testowe i prąd testowy).
6. Napięcie wejściowe jest regulowane, aby zapewnić, że napięcie testowe wynosi 250 V ~
7. Wszystkie parametry pracy są ustawione na 250V~, w tym W, Iszczyt, I2t oraz przebiegi prądu rozruchowego.
8. Każde urządzenie posiada urządzenie sterujące zamykaniem (ekran dotykowy wybierz funkcję „pomiar”), za każdym razem jest w przewodzie pod kątem 90 stopni, funkcja ta może być wykorzystana do wstępnej kalibracji sprzętu i weryfikacji pomiaru.
9. Dzięki funkcji długiej/długiej ochrony można ustawić czas ochrony 1 ~ 99 S, ochronę przed alarmem wyłączenia.
10. Używaj środowiska: temperatura 5 ~ 40 ° C, wilgotność względna 20 ~ 90% RH, ciśnienie atmosferyczne 80 ~ 106 kpa.Brak silnych wibracji, zakłóceń elektromagnetycznych, kurzu, korozyjnego gazu, dobre odprowadzanie ciepła.
