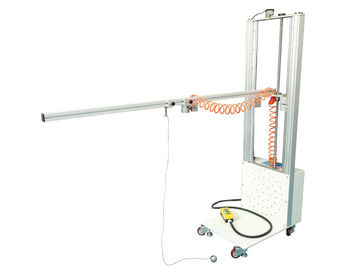

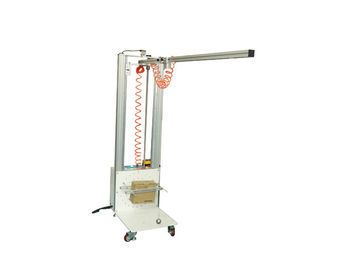

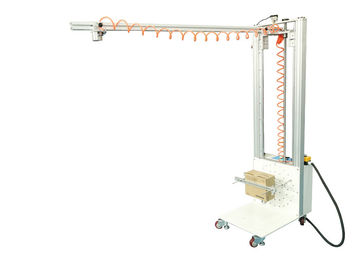

50 mm Stalowa kula Uderzenie pionowe / poziome elektroniczne urządzenie sterujące do wyposażenia obudowy IEC60598

IEC60598 50 mm Stalowa kula Uderzenie pionowe i poziome elektroniczne urządzenie sterujące do wyposażenia obudowy

Wprowadzenie do produktów

Urządzenie oparte jest na oprawach oświetleniowych IEC60598-1 - Część 1: Wymagania ogólne i testy, punkt 4.13.4a), IEC60950-1 Część 1:
Wymagania ogólne, punkt 4.2.5, IEC60065-1 Sprzęt audio, wideo i podobny sprzęt elektroniczny - Wymagania bezpieczeństwa, punkt 12.1.4 rys. 8, 12.7.3.5 oraz inne standardowe projektowanie i produkcja specjalnego sprzętu testowego, odpowiedniego do wyposażenia obudowy w urządzenia zapobiegające upuszczeniu test wydajności uderzenia, urządzenie może uderzać pionowo w pionie i uderzenia o poziom wahania w dwóch postaciach, dokładność pomiaru, racjonalny układ, łatwą obsługę, instytucje i głównych producentów detekcji laboratoryjnej idealnego urządzenia.

Parametry techniczne

1. Uderzenie piłki: szlufki Φ50 mm, 500 ± 25g,

2. Odległość środka wahacza: 0-1,5 m (regulowana przez dostosowanie długości liny);

3. Wysokość zrzutu: 0,5-1,5 m regulowana

4. sposób podnoszenia: elektryczny

5. Tryb zwalniania zaciskania: Sterowanie elektroniczne

6. Zgodnie ze standardowym odniesieniem do RYS.

Procedury operacyjne

1. Przygotowanie do testu:

1.1 Próbka jest zamocowana w normalnym położeniu użytkowania, należy upewnić się, że powierzchnia podparcia sztywnej powierzchni podparcia wybranego dla podłóg i ścian ma powierzchnię podparcia.

1.2 Urządzenie podłączone do źródła zasilania 220 V, zgodnie ze spadkiem doboru próbki: Upadek pionowy lub uderzenie wahadłowe.

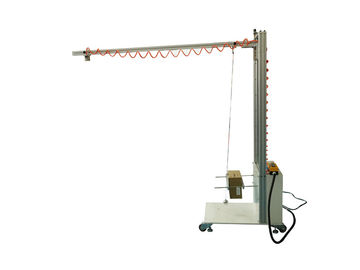

Vertical drop test: that is falling straight down, as shown, the rope end fixed clamping, vertical ball just touched the level of the sample surface (factory default height 1500mm), 1300mm drop test carried out for just control scale drop 200mm, the drop height 1300mm, then the ball will be placed in a vertical position release magnet card. Test upuszczenia pionowego: spadający prosto w dół, jak pokazano, zamocowanie końca liny, pionowa kula dotknęła tylko poziomu powierzchni próbki (domyślna wysokość fabryczna 1500 mm), test upuszczenia 1300 mm przeprowadzony dla samej kontroli spadku 200 mm, upuszczenie wysokość 1300 mm, następnie kula zostanie umieszczona w pionowej karcie magnetycznej zwalniającej pozycję. Fixed wheel brakes, means for preventing movement. Naprawiono hamulce kół, środki zapobiegające ruchowi.

Swing impact test: The wire rope fixed at one end, the ball will be placed at the level of release magnet card, then move the hook seat, make rope Bengzhi locking hooks seat. Test uderzenia huśtawki: Lina stalowa przymocowana na jednym końcu, kula zostanie umieszczona na poziomie karty magnetycznej zwalniającej, a następnie przesunie się gniazdo haka, sprawi, że linka Bengzhi zostanie zablokowana. Then the ball is in a free state, just contact test a vertical surface (by remote control the height of the point of impact), the ball will again be placed in a horizontal position release magnet card. Następnie piłka jest w stanie swobodnym, wystarczy przetestować kontakt z pionową powierzchnią (za pomocą zdalnego sterowania wysokości punktu uderzenia), piłka ponownie zostanie umieszczona w poziomej karcie magnetycznej zwalniającej pozycję. Fixed wheel brakes, means for preventing movement. Naprawiono hamulce kół, środki zapobiegające ruchowi.

Jeśli chcesz wychylić się na zewnątrz, możesz usunąć ①②z końca pręta, zmienić go w jednym kierunku, a następnie przesunąć do środka, stałe zaciskanie końca liny, kulka zostanie umieszczona na poziomie karty magnetycznej zwalniającej, a następnie przesuń zaczep hakowy, rozprostuj linę i zablokuj zaczep hakowy, tak samo jak huśtawka wewnątrz.

2. Działanie testowe:

Preparation work is done, press on the remote control to release the ball cross / vertical ball release button, proceed ball swing / vertical impact test. Prace przygotowawcze są zakończone, naciśnij przycisk na pilocie zdalnego sterowania, aby zwolnić przycisk zwalniania kulki / pionowej kuli, przejdź do testu huśtawki / uderzenia w pionie. After the test, according to standards determined whether the sample qualified. Po badaniu zgodnie ze standardami ustalono, czy próbka się kwalifikuje.
