Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HongCe |
Orzecznictwo: | Calibration certificate(cost additional) |
Numer modelu: | HC9904 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Sklejka |
Czas dostawy: | 30 dni |
Zasady płatności: | L/C, T/T |
Możliwość Supply: | 30 zestawów miesięcznie |
Cykl testowy: | 192 cykle | Prąd testowy: | AC 1-99.9A |
---|---|---|---|
Zakres spadku napięcia: | 0-199,9 mv | Zasilacz: | Konfigurowalny |
High Light: | Urządzenie do testowania naprężeń IEC 60884-1,urządzenie do testowania naprężeń 192 cykle |

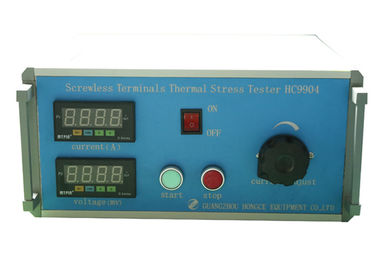

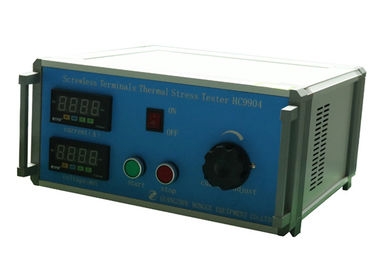

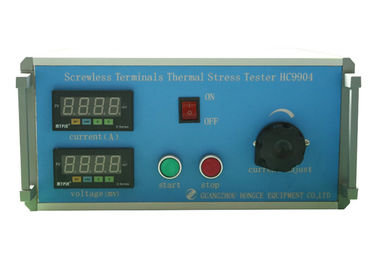

IEC60884-1 Urządzenie do testowania naprężeń elektrycznych i termicznych do zacisków bezśrubowych Bezstopniowa regulacja prądu obciążenia
Standard:
IEC 60884-1 „Wtyczki i gniazdka do użytku domowego i podobnego – Część 1: Wymagania ogólne” punkt 12.3.11.
Zgodność jest sprawdzana za pomocą następujących testów a) i b), które są przeprowadzane na pięciu bezśrubowych zaciskach gniazdek, które nie były używane do żadnego innego testu.
Oba testy są przeprowadzane z nowymi przewodnikami miedzianymi.
a) Badanie polega na obciążeniu zacisków bezśrubowych przez 1 h prądem przemiennym podanym w tabeli 10 i podłączeniu sztywnych przewodów litych o długości 1 m o nominalnym polu przekroju podanym w tej samej tabeli.
Test jest przeprowadzany na każdej jednostce mocującej.
Tabela 10 – Prąd testowy do weryfikacji naprężeń elektrycznych i termicznych podczas normalnego użytkowania zacisków bezśrubowych
Prąd znamionowy A |
Prąd testowy A |
Nominalna powierzchnia przekroju dyrygenta mm2 |
10 | 15,7 | 1,5 |
16 | 22 | 2,5 |
Podczas testu prąd nie przepływa przez gniazdo, a tylko przez zaciski.
Bezpośrednio po tym okresie spadek napięcia na każdym zacisku bezśrubowym jest mierzony przy przepływającym prądzie znamionowym.
W żadnym wypadku spadek napięcia nie może przekroczyć 15 mV.
Pomiary są wykonywane na każdym zacisku bezśrubowym i jak najbliżej miejsca styku.
Jeżeli tylne połączenie zacisku nie jest dostępne, próbki mogą być odpowiednio przygotowane przez producenta;należy uważać, aby nie wpłynąć na zachowanie terminali.
Należy zadbać o to, aby w okresie badania, w tym pomiarów, przewody i urządzenia pomiarowe nie zostały zauważalnie przesunięte.
b) Zaciski bezśrubowe już poddane oznaczeniu spadku napięcia określonego w poprzednim teście a) są testowane w następujący sposób.
Podczas testu przepływa prąd równy wartości prądu testowego podanej w tabeli 10.
Cały układ pomiarowy, łącznie z przewodami, nie może być przemieszczany do czasu zakończenia pomiarów spadku napięcia.
Terminale poddawane są 192 cyklom temperaturowym, z których każdy trwa około 1 godziny i przeprowadzany jest w następujący sposób:
– prąd płynie przez około 30 min;
– przez dalszy okres ok. 30 min nie płynie prąd.
Spadek napięcia na każdym zacisku bezśrubowym jest określany zgodnie z zaleceniami dla testu a) po każdych 24 cyklach temperaturowych i po zakończeniu 192 cykli temperaturowych.
W żadnym wypadku spadek napięcia nie może przekroczyć 22,5 mV lub dwukrotności wartości zmierzonej po 24 cyklu, w zależności od tego, która z tych wartości jest mniejsza.
Po tym badaniu oględziny normalnym lub skorygowanym wzrokiem bez dodatkowego powiększenia nie mogą wykazać żadnych zmian wyraźnie utrudniających dalsze użytkowanie, takich jak pęknięcia, odkształcenia lub tym podobne.
Ponadto powtarza się badanie wytrzymałości mechanicznej zgodnie z 12.3.10 i wszystkie próbki muszą wytrzymać tę próbę.
Podanie:
Służy do testowania zaciski bezśrubowe powinny wytrzymać naprężenia elektryczne i termiczne występujące podczas normalnego użytkowania.
Próbka badana:
Zaciski bezśrubowe
Parametry:
Nazwa parametrów | Dane parametrów |
Zasilanie wejściowe | AC120V±10%, 60Hz (konfigurowalny) |
Cykle testowe | 192 cykle, przepływ prądu przez 30min, brak przepływu przez 30min |
Prąd testowy | Prąd przemienny 1 ~ 99,9 A ± (3% ± 1 A) |
Pomiar spadku napięcia | 0~199,9±(3%±1mv) |
