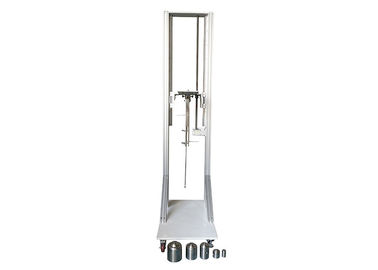

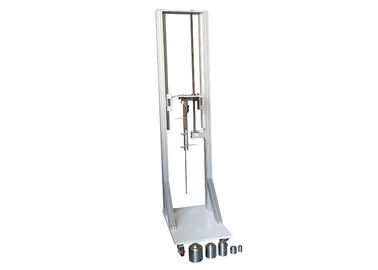

Wysokoenergetyczny młot wahadłowy 50J Sprzęt do badania udarności

Maszyna do badania udarności Aparatura do badania młota wahadłowego o wysokiej energii Elementy udarowe ze stali nierdzewnej

Standard:

IEC60068-2-75 Badania środowiskowe - Część 2: Testy - Test Eh: Testy młotkowe, klauzula 5 Test Eha: Młot wahadłowy, IEC62262 Stopnie ochrony zapewnianej przez obudowy sprzętu elektrycznego przed zewnętrznymi uderzeniami mechanicznymi (kod IK)

Standardowy opis:

Aparatura badawcza składa się zasadniczo z wahadła obracającego się na swoim górnym końcu w taki sposób, że jest utrzymywany w płaszczyźnie pionowej.Oś obrotu znajduje się 1 000 mm powyżej punktu pomiarowego.Wahadło składa się z nominalnie sztywnego ramienia i uderzającego elementu spełniającego wymagania tabeli 1.

Do badania próbek ciężkich, obszernych lub trudnych do przenoszenia można użyć przenośnego wahadła.Powinien odpowiadać powyższemu opisowi, ale jego czop może być zamocowany bezpośrednio na próbce lub na ruchomej konstrukcji.W takim przypadku należy upewnić się, że przed badaniami oś wahadła jest pozioma, jego mocowanie jest dostatecznie sztywne, a punkt uderzenia znajduje się w płaszczyźnie pionowej przechodzącej przez oś.

We wszystkich przypadkach, gdy wahadło zostanie zwolnione, powinno ono spaść tylko pod wpływem siły grawitacji.

Podanie:

Ma zastosowanie do badania stopnia wytrzymałości mechanicznej na zderzenie, gdy powłoki urządzeń elektrycznych zderzają się z obiektami zewnętrznymi.

Próbka badana:

Obudowa szafy pomiarowej energii elektrycznej, rozdzielnicy kabli podstacji i skrzynki połączeniowej kabli oraz podobnych urządzeń.

Funkcja:

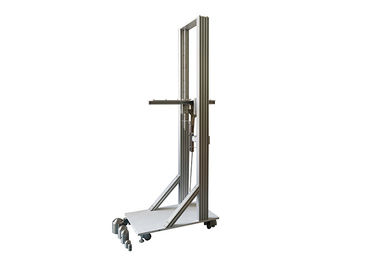

Rama tego urządzenia jest spawana ze stali nierdzewnej, konstrukcja jest zwarta i trwała.Wsporniki montażowe można regulować w górę iw dół, a kąt uderzenia można regulować w zakresie 0-90 °, całe urządzenie testowe jest łatwe w obsłudze.Urządzenie to jest wysokoenergetycznym urządzeniem uderzeniowym wahadłowym dla 2J i wyższych.

Parametry:

Energia uderzenia, masa równoważna i wysokość upadku:

Zależność między kodem IK a tabelą energii uderzenia:

Zasady mechaniczne:

To urządzenie zostało zaprojektowane i wyprodukowane zgodnie z IEC 60068-2-75, przedni koniec drążka wahadła jest połączony z uderzającymi elementami, wyreguluj drążek wahadła do określonej wysokości i zwolnij go, a następnie wahadło wahadło się swobodnie, aby uderzyć w test powierzchnia próbki w określonym obszarze.Różne równoważne elementy uderzające masą odpowiadają różnym energiom uderzenia i mają zastosowanie do różnych testów wytrzymałości obudowy sprzętu elektrycznego.
