Szczegóły Produktu:
Zapłata:
|
Gwarancja: | 1 rok | Stosowanie: | Test ochrony przed wnikaniem wody |
---|---|---|---|
Standard: | IEC60529 | Podanie: | Do testu IP2X |
Średnica przegrody: | Ф75 ± 0,2 | Długość palca: | 80 ± 0,2 |
Kąt skosu do cięcia palcem: | 37 ° | Stożek na czubku palca: | 14 ° |
High Light: | Sprzęt do testowania ochrony przed wnikaniem IP2X,sprzęt do testowania ochrony przed wnikaniem wody |
IEC60529 IP2X Sprzęt do testowania ochrony przed wnikaniem Test sonda palcowa B.
Standard: IEC 61032 rysunek 2, IEC60950 rysunek 2A, IEC60884, IEC60335, UL507 i UL1278 rysunek 8.4.
Standardowy opis:
IEC60529
12.3 Warunki odbioru
Ochrona jest zadowalająca, jeśli zachowany jest odpowiedni odstęp między sondą dostępu a częściami niebezpiecznymi.
W przypadku badania pierwszej charakterystycznej cyfry 1 sonda dostępu o średnicy 50 mm nie może całkowicie przejść przez otwór.
W badaniu pierwszej cechy charakterystycznej cyfry 2 przegubowy palec probierczy może wniknąć na swoją długość 80 mm, ale powierzchnia oporowa ( 50 mm 20 mm) nie może przechodzić przez otwór.Rozpoczynając od pozycji wyprostowanej, oba przeguby palca probierczego należy kolejno zginać za pomocą
pod kątem do 90 ° w stosunku do osi sąsiedniej części palca i należy je ustawić w każdym możliwym położeniu.
Dodatkowe wyjaśnienia znajdują się w załączniku A.Sprzęt do testowania ochrony przed wnikaniem
15.3 Warunki odbioru
Ochrona jest zadowalająca, jeśli zachowany jest odpowiedni odstęp między sondą dostępu a częściami niebezpiecznymi.
W przypadku badania na dodatkową literę B przegubowy palec probierczy może wniknąć na swoją długość 80 mm, ale powierzchnia ogranicznika (∅ 50 mm × 20 mm) nie może przechodzić przez otwór.Sprzęt do testowania ochrony przed wnikaniem
Rozpoczynając od pozycji wyprostowanej, oba przeguby palca probierczego należy kolejno zginać pod kątem do 90 ° w stosunku do osi przylegającej części palca i ustawić w każdym możliwym położeniu.
W przypadku badań na dodatkowe litery C i D, próbnik dostępu może wniknąć na całą swoją długość, ale powierzchnia ogranicznika nie może całkowicie przechodzić przez otwór.Dodatkowe wyjaśnienia znajdują się w załączniku A.Sprzęt do testowania ochrony przed wnikaniem
Warunki weryfikacji odpowiedniego luzu są identyczne z podanymi w 12.3.1, 12.3.2 i 12.3.3.
Podanie: Sonda ta ma na celu sprawdzenie podstawowego zabezpieczenia przed dostępem do części niebezpiecznych.Służy również do weryfikacji zabezpieczenia przed dostępem palcem.
Próbka badana: Łatwo dostępne części obudowy pod napięciem lub części mechaniczne.

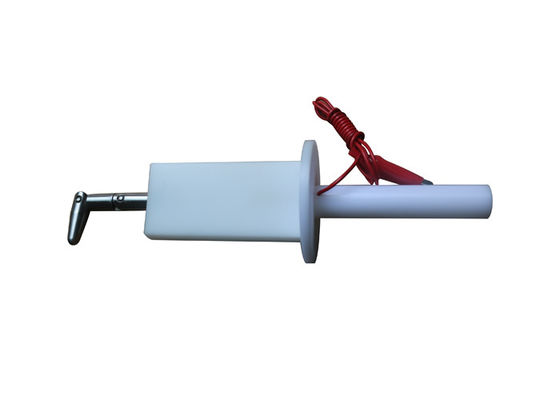

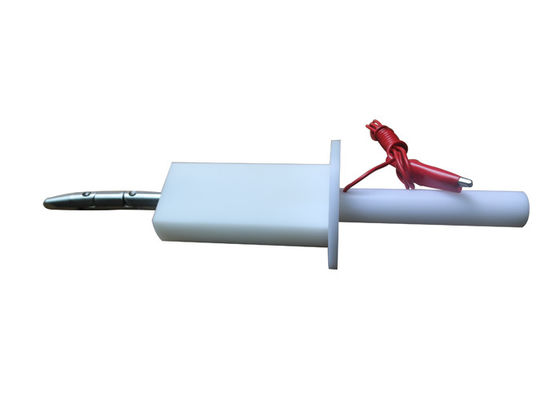

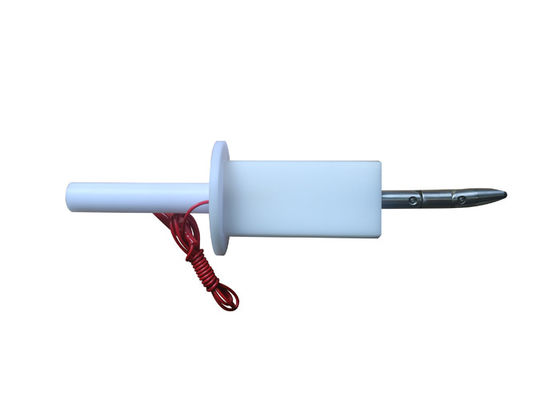

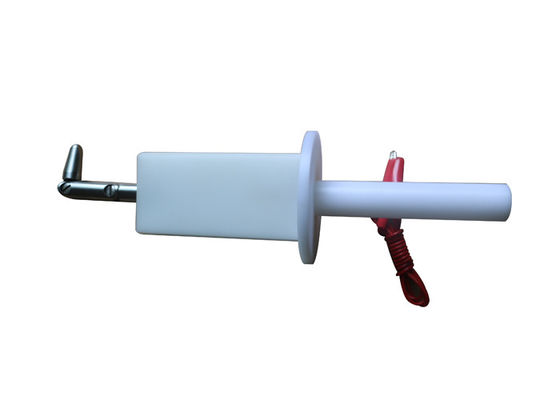

Funkcja: Ta próbna sonda palcowa składa się z dito, palca, podstawy i izolowanej rączki, która symuluje cechy ludzkiej dłoni.Posiada dwa ruchome przeguby, które można wygiąć pod kątem 90 °.Konfigurowalny: może być używany do testu odporności na porażenie prądem elektrycznym, gdy jest wyposażony w wtykowe wtyki bananowe i złącze amfenolowe na końcu uchwytu lub używany do testu ochrony obudowy, gdy jest otwarty gwintowany otwór M6 na końcu uchwytu (połączony z uchwytem i dynamometr pchający).
Parametry(mm):
Model | HT-I02 |
Imię | Standardowy palec testowy |
Złącze 1 | 30 ± 0,2 |
Złącze 2 | 60 ± 0,2 |
Długość palca | 80 ± 0,2 |
Palec do przegrody | 180 ± 0,2 |
Cylindryczny | R2 ± 0,05 |
Kulisty | R4 ± 0,05 |
Kąt skosu do cięcia palcem | 37o 0–10 ′ |
Stożek na czubku palca | 14 o 0–10 ′ |
Średnica palca probierczego | Ф12 0 -0,05 |
AA Średnica przekroju | Ф50 |
AA Szerokość przekroju | 20 ± 0,2 |
Średnica przegrody | Ф75 ± 0,2 |
Grubość przegrody | 5 ± 0,5 |
Siła | ---- |
Zastosowany standard | IEC61032-1 |
