Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HongCe |
Orzecznictwo: | Calibration certificate(cost additional) |
Numer modelu: | HT-I02 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiatable |
Szczegóły pakowania: | Aluminiowe pudełko |
Czas dostawy: | 3 dni |
Zasady płatności: | T / T |
Możliwość Supply: | 30 zestawów miesięcznie |
Gwarancja: | 1 rok | Stosowanie: | sprzętu, który prawdopodobnie nie będzie dostępny dla dzieci |
---|---|---|---|
Standard: | IEC62368 | Podanie: | Sprzęt audio / wideo, technologie informacyjne i komunikacyjne |
Średnica przegrody: | Ф75 ± 0,2 | Długość palca: | 80 ± 0,2 |
średnica palca testowego: | 12 | AA Średnica przekroju: | Ф50 |
High Light: | Przegubowa sonda testowa IEC 62368,przegubowa sonda testowa 80 mm |
IEC62368 przegubowa sonda testowa / długość palca 80 mm średnica 12 mm
Standard: Zgodny z normą IEC 62368-1: 2018, klauzula 5.3.2, T.3 i rysunek V.2, IEC61032, rysunek 2, sonda B, IEC950, rysunek 2A, IEC884, IEC335, UL507, EN60529, rysunek 1, UL1278, rysunek 8.4 itd.
Standardowy opis:Sprawdź sondę palcową
IEC62368-1
T.3 Stała próba siły, 30 N.Sprawdź sondę palcową
Badanie przeprowadza się za pomocą prostej, nie połączonej wersji odpowiedniej sondy badawczej z rysunku V.1 lub rysunku V.2, przykładając siłę 30 N ± 3 N przez krótki czas około 5 sekund.
Podanie: Sonda ta ma na celu sprawdzenie podstawowego zabezpieczenia przed dostępem do części niebezpiecznych.Służy również do weryfikacji zabezpieczenia przed dostępem palcem.Sprawdź sondę palcową
Próbka badana: Sprzęt audio / wideo, technologie informacyjne i komunikacyjne.
Funkcja: Ta próbna sonda palcowa składa się z dito, palca, podstawy i izolowanej rączki, która naśladuje cechy ludzkiej dłoni.Posiada dwa ruchome przeguby, które można wygiąć pod kątem 90 °.Konfigurowalny: może być używany do testu odporności na porażenie prądem elektrycznym, gdy jest wyposażony w wtykowe wtyki bananowe i złącze amfenolowe na końcu uchwytu lub używany do testu ochrony obudowy, gdy jest otwarty gwintowany otwór M6 na końcu uchwytu (połączony z uchwytem i dynamometr pchający).
Parametry(mm):
Model | HT-I02 | HT-I02T |
Nazwa | Standardowy palec testowy | Standardowy palec testowy z siłą |
Złącze 1 | 30 ± 0,2 | 30 ± 0,2 |
Złącze 2 | 60 ± 0,2 | 60 ± 0,2 |
Długość palca | 80 ± 0,2 | 80 ± 0,2 |
Palec do przegrody | 180 ± 0,2 | 180 ± 0,2 |
Cylindryczny | R2 ± 0,05 | R2 ± 0,05 |
Kulisty | R4 ± 0,05 | R4 ± 0,05 |
Kąt skosu do cięcia palcem | 37o 0–10 ′ | 37o 0–10 ′ |
Stożek na czubku palca | 14 o 0–10 ′ | 14 o 0–10 ′ |
Średnica palca probierczego | Ф12 0 -0,05 | Ф12 0 -0,05 |
AA Średnica przekroju | Ф50 | Ф50 |
AA Szerokość przekroju | 20 ± 0,2 | 20 ± 0,2 |
Średnica przegrody | Ф75 ± 0,2 | Ф75 ± 0,2 |
Grubość przegrody | 5 ± 0,5 | 5 ± 0,5 |
Siła | ---- | Z siłą 10 N, 20 N, 30 N. |

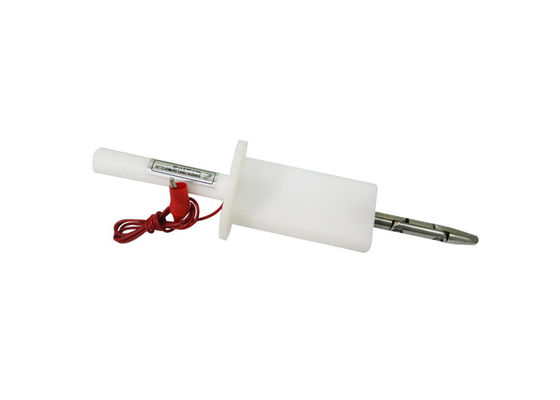

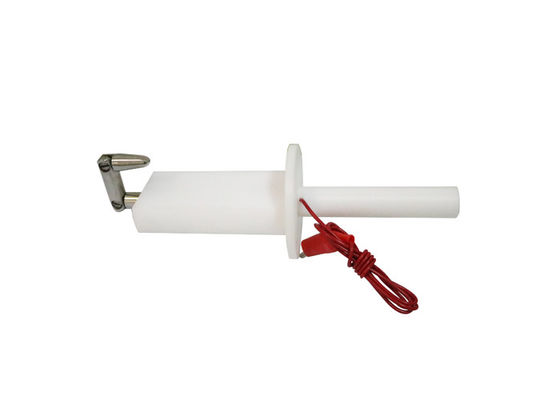

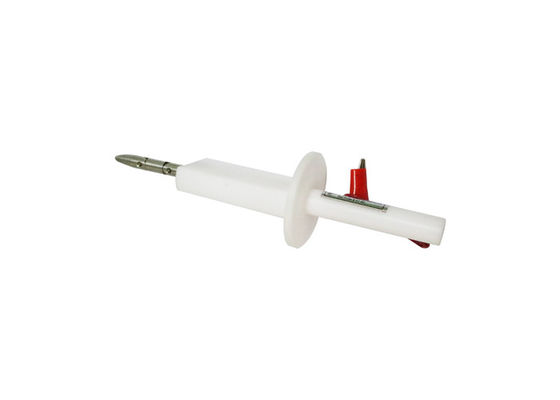

Zdjęcie w celach informacyjnych:
