| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HongCe |
| Orzecznictwo: | Calibration certificate(cost additional) |
| Numer modelu: | AS305E |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiation |
| Szczegóły pakowania: | pudełko kartonowe |
| Czas dostawy: | 30 dni |
| Zasady płatności: | T / T |
| Możliwość Supply: | 10 zestawów miesięcznie |
| Imię: | Generator sygnału koloru | Gwarancja: | 1 rok |
|---|---|---|---|
| Amplituda wyjściowa: | ≥1,5 Vp-p (regulowane 0-1,5 Vp-p) / 75 Ω | Biegunowość: | Dodatnia polaryzacja |
| Poziom wygaszenia: | 0 ± 0,2 V DC | Synchroniczny stosunek sygnału: | 30% |
| Amplituda wejściowa: | 1Vp-p / 75Ω (współczynnik modulacji około 82%) | ||
| High Light: | Sprzęt do testowania audio-wideo z dodatnią polaryzacją,sprzęt do testowania audio-wideo 15 kHz |
||

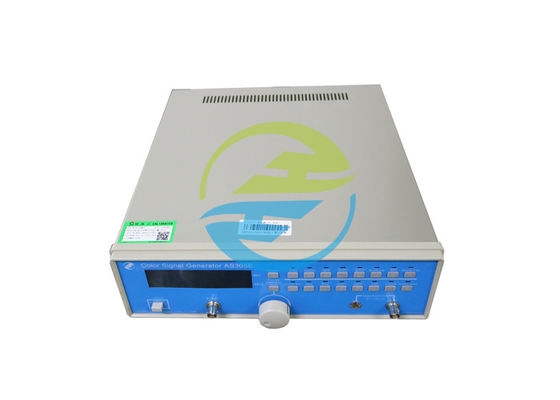

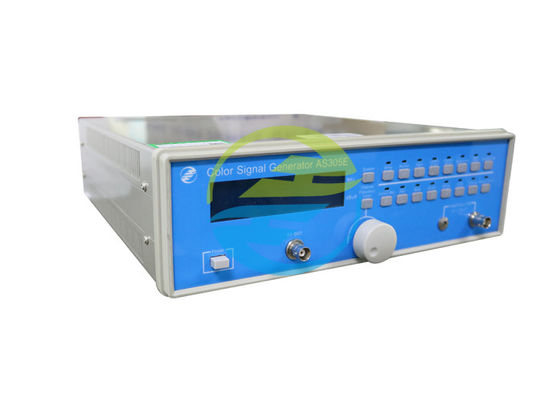

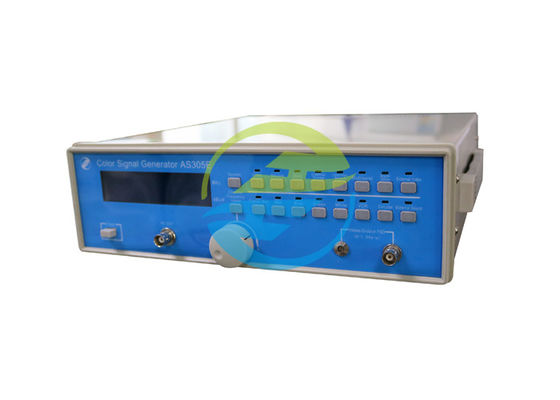

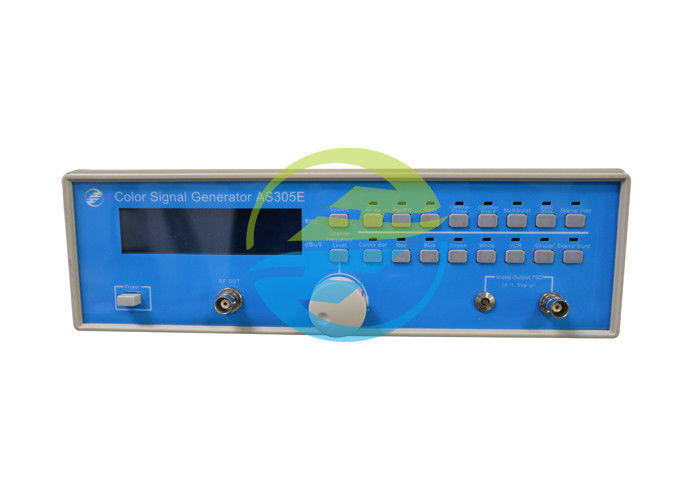

Generator sygnału telewizji kolorowej Sprzęt do testowania audio-wideo - 1Vp-p/75Ω - Y, RY, BY
Informacje o produkcie:
Generator sygnału telewizji kolorowej AS305E to pełnokanałowy, wielostandardowy generator sygnału telewizji kolorowej.Wykorzystuje modulację szczątkowej pasma bocznego częstotliwości pośredniej, a następnie tryb konwersji częstotliwości radiowej, aby zapewnić, że sygnał ma spójne właściwości w całym paśmie telewizyjnym, dzięki czemu może być używany jako źródło sygnału telewizyjnego na poziomie standardowym i modulator o wysokiej wydajności.Kanał, częstotliwość, format TV i poziom wyjściowy źródła sygnału są jednocześnie wyświetlane na ekranie LCD.Każdy sygnał wideo ma niezależną obsługę klawiszy i instrukcje, dzięki czemu obsługa i użytkowanie są bardzo wygodne, a wyświetlacz intuicyjny.Sprzęt do testowania audio-wideo
Generator sygnału Sprzęt do testowania audio-wideonie tylko ma wyjście sygnału wideo i sygnału częstotliwości radiowej (amplituda wyjściowa sygnału wideo i sygnału częstotliwości radiowej są zmienne), ale także ma funkcję modulacji zewnętrznego sygnału wideo i wejściowego sygnału audio;W razie potrzeby można dodać sygnał separacji kolorów i jasności (S-VIDEO), komponentowy sygnał wideo (Y, RY, BY), synchronizacja, wyjście sygnału impulsu wygaszania.Generator sygnału doskonale sprawdza się w instytucjach naukowo-badawczych, szkołach, fabrykach i innych jednostkach.
Parametr:
| Wyjście sygnału wideoSprzęt do testowania audio-wideo | |
| Amplituda wyjściowa | ≥1.5Vp-p (regulacja 0-1.5Vp-p)/75Ω |
| Biegunowość | Dodatnia polaryzacja |
| Poziom wygaszania | 0±0.2VDC |
| Stosunek sygnału synchronicznego | 30% |
| Wejście zewnętrznego sygnału wideo | |
| Amplituda wejściowa | 1Vp-p/75Ω (współczynnik modulacji około 82%) |
| Biegunowość | Dodatnia polaryzacja |
| Sygnał chrominancji | |
| Częstotliwość nośna chrominancji |
4,433619 MHz PLA/BDGHIK 3,579545 MHz NTSC/M |
| Błąd fazy chrominancji |
Synchronizacja kolorów + 3° Każdy kolor ± 5 ° |
| Wewnętrzny sygnał audio | 1kHz ± 10% sinusoida |
| Wejście zewnętrznego sygnału audio | |
| Zewnętrzny zakres częstotliwości dźwięku | 20Hz-15kHz |
| Amplituda zewnętrznego wejścia audio | 420mV/rms (Odchylenie częstotliwości przy 1kHz wynosi około ±50kHz) |
| System operacyjny generatora sygnału | PAL/BG, PAL/I, PAL/DK, NTSC/M (opcjonalnie) |
| Nośnik wideo i audio | |
| Zakres częstotliwości nośnej wideo | 45 MHz (871,25 MHz) |
| Błąd częstotliwości | ≤7×10－5 |
| Amplituda wyjściowa | 50-110+10 -5 dBuV/75Ω |
| Tryb modulacji wideo | AM / negatyw |
| Odstępy między nośnymi audio i wideo |
4,5 MHz NTSC/M 5,5 MHz PLA/BGH 6,0 MHz PLA/I. 6,5 MHz PLA/DK |
| Stosunek nośnej wideo do nośnej audio | 13±3dB |
| Ograniczenie poza pasmem | ≥ 50dB |
| Sygnał obrazu | |
| Skala szarości | Liniowy 8-poziomowy sygnalizator uliczny (od czarnego do białego) |
| Kwadrat | 11 poziomy pasek × 15 pionowy pasek |
| Miejsce | Poziomo 15 punktów x pionowo 11 punktów |
|
Środkowy krzyż Sprzęt do testowania audio-wideo |
3 kreski po 1 środkowej linii pionowej, 2 na lewej linii granicznej. 3 takt 1 dla linii środkowej, 2 dla górnej i dolnej linii granicznej. |
| Czarno-biała siatka | 16 pozioma siatka × 12 pionowa siatka |
| Grupa multifalowa | Sygnały o pojedynczej częstotliwości od 0,8 do 5 MHz w 8 grupach |
| Pół czarny i pół biały | Lewa połowa jest czarna, a prawa połowa jest biała |
| Kolor standardowy |
Format zasięgu: system PAL 100/0/75/0 77/7,5/77/7,5 NTSC |
| Czerwone pole | Format amplitudy: zgodny z tym samym kolorem |
| Zielone pole | Format amplitudy: zgodny z tym samym kolorem |
| Niebieskie pole | Format amplitudy: zgodny z tym samym kolorem |
| Białe pole | 100% biały |
| Cztery wektory | T=50% |
| Pierścień | Y=100%, promień 4,5 kwadratów |
